Конспект лекций по дисциплине «Строительные материалы и изделия» (стр. 9 )

Бетоносмесители могут быть передвижные и стационарные. Но чаще всего бетонные смеси приготовляют на специализированных бетонных заводах, имеющих высокую степень механизации и автоматизации.

Транспортирование бетонной смеси. Обязательное требование ко всем видам транспортирования бетонной смеси - сохранение ее однородности и подвижности.

Транспортирование бетонной смеси на стройке или на заводах сборного железобетона производят вагонетками, конвейерами и бетононасосами.

Укладка бетонной смеси должна обеспечивать максимальную плотность бетона. Методы укладки и уплотнения определяются видом бетонной смеси и типом конструкции.

Пластичные текучие смеси уплотняются под действием силы тяжести или путем стыкования, жесткие смеси подвергают вибрированию.

Вибрирование - метод, основанный на использовании тиксотропных свойств бетонной смеси. Частицам бетонной смеси передаются быстрые колебательные движения от источника колебаний вибратора.

При вибрировании благодаря тиксотропным свойствам жесткая бетонная смесь как бы превращается в тяжелую жидкость, которая плотно заполняет все части формы, а воздух, содержащийся в бетонной смеси, при этом поднимается вверх и уходит. Бетонная смесь приобретает плотную структуру. При уплотнении вибрированием получаются более прочные и долговечные бетоны, чем при уплотнении другими способами. Ошибки при вибрировании бетона недостаточное время вибрирования, при этом бетонная смесь будет уплотнена не полностью, или слишком долгое вибрирование, при этом бетонная смесь может расслоиться.

В зависимости от вида и формы бетонируемой конструкции применяют различные типы вибраторов.

а) б) в) г)

Рисунок 7. Вибраторы

а) поверхностный; б) глубинный; в) навесной; г) стационарная виброплощадка

Поверхностные вибраторы используют при бетонировании конструкций о большой площадью и небольшой толщиной.

Массивные элементы значительной толщины бетонируют с помощью глубинных вибраторов. Тонкостенные бетонные конструкции, насыщенные арматурой, уплотняют наружными вибраторами. В заводских условиях при изготовлении бетонных камней, крупных блоков, панелей пользуются виброплощадками на которые устанавливается форма с бетонной смесью.

6.5. Твердение бетона

Нормальный рост прочности бетона во время твердения возможен лишь при положительной температуре и постоянной влажности бетона.

Чтобы предохранить бетон от высыхания, его поверхность покрывают песком, опилками, полимерными пленками, битумными и полимерными эмульсиями.

В зимнее гремя твердеющий бетон необходимо предохранять от замерзания.

Для ускорения твердения бетона используют прогрев при постоянном поддерживании влажности бетона.

6.6. Легкие, особо легкие и особо тяжелые бетоны

Легкий бетон - бетон с пониженной объемной массой - универсальный материал для ограждающих конструкций жилых и промышленных зданий* Уменьшение объемной массы бетона желательно не только для облегчения строительных конструкций, но и для повышения их теплоизолирующих свойств.

Объемная масса легких бетонов - менее 188 кг/куб. м. Для их получения используют несколько способов снижения рабочей массы:

§  применяют легкие пористые заполнители - легкие бетоны на пористых заполнителях;

§  исключают из состава бетона крупные и мелкие заполнители и создают в бетоне большое количество мелких воздушных пор - ячеистые бетоны;

§  исключают только мелкий заполнитель - крупнопористый бетон.

По назначению легкие бетоны подразделяются на конструктивные - марка по прочности которых от 100 до 400 при объемной массе 1400…1800 кг/куб. м; конструктивно-теплоизоляционные с объемной массой 800…1400 кг/куб. м и маркой по прочности не менее 35; теплоизоляционные - с объемной массой 700 кг/куб. м и менее.

Легкие бетоны на пористых заполнителях. Для их получения используют пемзу, туф, керамзит, шлаковую пемзу, аглопорит.

Большая часть легких бетонов изготовляется на керамзите - керамзитобетон. Пористые заполнители играют роль крупного заполнителя; реже используют пористые пески.

Свойства легких бетонов на пористых заполнителях определяются свойствами заполнителей. У пористых заполнителей низкая объемная масса, их прочность обычно меньше прочности бетона, они способны поглощать много воды. Бетонные смеси на пористых заполнителях имеют пониженную удобоукладываемость.

При объемной массе ниже, чем у кирпича, бетоны на пористых заполнителях имеют достаточно высокие прочность и морозостойкость.

Конструктивные легкие бетоны применяют для несущих конструкций зданий с целью уменьшения массы конструкций, так как основная нагрузка на бетонные конструкции - собственный вес бетона.

Ячеистые бетоны на 80...85% по объему состоят из замкнутых пор, играющих роль заполнителя* Объемная масса ячеистых бетонов колеблется от 250 до 1200 кг/куб. м.

Ячеистую структуру получают двумя методами. Первый состоит в том, что тесто из вяжущего и воды смешивают с заранее приготовленной устойчивой пеной. Этот вид бетона называют пенобетон. Во втором случае к смеси вяжущего с водой добавляют газообразователь. В щелочной среде вяжущего газообразователь взаимодействует с водой, вытесняя водород, вспучивающий массу.

Этот вид бетона называют газобетон.

В качестве вяжущего для ячеистых бетонов применяют цемент и известь с тонкомолотыми добавками (песок, золы ТЭС, шлаки и т. п.), а также гипс. Ячеистые бетоны на извести называют соответственно пено - и газосиликат.

Ячеистые бетоны обладают повышенным водопоглощением и пониженной морозостойкостью. Эффективно применение ячеистых бетонов в слоистых конструкциях в качестве внутреннего теплоизоляционного слоя.

Крупнопористый (беспесчаный) бетон получают из однофракционного керамзита, частицы которого соединены между собой цементным тестом. Объемная масса крупнопористого бетона составляет 300...600 кг/куб. м. Основное назначение - устройство теплоизоляционных прослоек в строительных конструкциях.

Глава 7. Строительные растворы

7.1. Общие сведения

Строительным раствором называют материал, получаемый в результате затвердевания рационально подобранной смеси вяжущего вещества (цемента, извести), мелкого заполнителя (песка) и воры, а в необходимых случаях и специальных добавок. Смесь до затвердевания называют растворной смесью.

По назначению строительные растворы бывают: кладочные - для кладки кирпича, штучных камней и блоков; отделочные - для отштукатуривания наружных и внутренних поверхностей конструкций; специальные - для омоноличивания сборных железобетонных конструкций, для устройства гидроизоляции.

В зависимости от свойств вяжущего вещества растворы подразделяют на гидравлические и воздушные, а по виду вяжущего - на цементные, известковые, гипсовые и смешанные. В состав смешанных растворов входят два вяжущих (цементно-известковые, цементно-глиняные, известково-гипсовые).

По объемной массе растворы могут быть обыкновенные (тяжелые) с объемной массой более 1500кг/куб. м, получаемые на тяжелых заполнителях, и легкие с объемной массой менее 1500 кг/куб*м, изготовляемые на пористых заполнителях. Легкие растворы получают, вовлекая воздух в виде пузырьков в вяжущее тесто с помощью пенообразующих добавок - поризованные растворы.

7.2. Свойства растворных смесей и затвердевших растворов

Растворная смесь должна обладать хорошей удобоукладываемостью и высокой водоудерживающей способностью, чтобы не давать пористому основанию отсасывать в себя воду, необходимую для твердения раствора. Затвердевший раствор характеризуется прочностью и морозостойкостью.

Удобоукладываемость - способность растворной смеси укладываться сплошным тонким слоем, хорошо сцепляясь с поверхностью основания.

Удобоукладываемость оценивается подвижностью смеси.

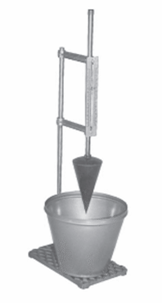

Подвижность растворной смеси характеризуется глубиной погружения в нее стандартного конуса массой 300 г, высотой 150 мм и углом при вершине 30 градусов. Внутри конуса помещен груз. В зависимости от назначения растворы должны иметь различную подвижность.

Рисунок 8. Стандартный конус для определения подвижности растворной смеси

Повысить подвижность растворной смеси можно, увеличив содержание в ней воды, при этом необходимо увеличить расход вяжущего.

Более рациональный способ - введение в раствор пластифицирующих добавок.

Водоудерживающая способность характеризует, насколько растворная смесь способна удерживать воду при нанесении на пористое основание или при транспортировке. Чем ниже водоудерживающая способность, тем вероятнее расслоение растворной смеси.

Водоудерживающая способность зависит от количества вяжущего вещества в растворе, так как порошок вяжущего образует с водой вязкое тесто, препятствуя отделению воды и крупного заполнителя. Водоудерживающую способность можно увеличить, применяя поверхностно-активные пластифицирующие добавки.

Прочность строительных растворов характеризуется маркой, определяемой по пределу прочности при сжатии образцов-кубов с размером 70,7x70,7x70,7 мм.

По прочности на сжатие строительные растворы делятся на марки: 4; 10; 25; 50; 75; 100; 150; 200; 300.

Прочность строительных растворов зависит от марки вяжущего и его количества.

Прочность раствора существенно не влияет на прочность кладки из камней правильной формы, а штукатурные растворы практически не несут никакой нагрузки. Поэтому прочность растворов значительно ниже прочности бетонов.

Морозостойкость растворов определяется числом циклов "замораживания - оттаивания" до потери 15% первоначальной прочности. По морозостойкости растворы делятся на марки: от Мрз 10 до Мрз 300.
