Линейные электрические цепи: лабораторный практикум (стр. 21 )

2) Для работы генератора в основном режиме установите тумблер в положение "~".

Установите необходимую частоту выходного сигнала переключателем "МНОЖИТЕЛЬ" и

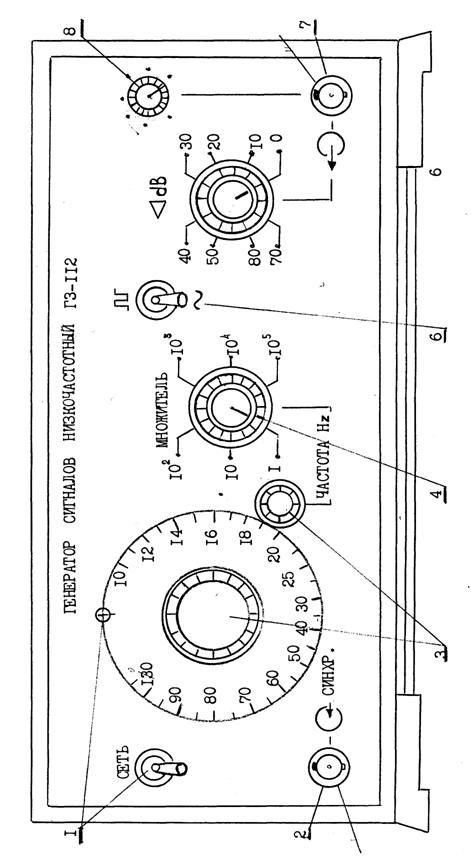

Рисунок 1 - Лицевая панель генератора Г3-112

ручками "ЧАСТОТА Нz".

Установите необходимый уровень выходного напряжения гармонического сигнала ручкой плавной регулировки выходного напряжения по осциллографу или вольтметру, подключаемых к гнезду "ВЫХОД".

При необходимости иметь малые выходные напряжения переключателем " dВ" установите одно из положений "10, 20, 30, 40, 50, 60, 70" в зависимости от требуемого уровня выходного сигнала.

2 МИЛЛИВОЛЬТМЕТР ВЗ-38А

Милливольтметр (МВМ) ВЗ-38А предназначен для измерения действующих значений напряжений гармонического тока от 0,1 мВ до 300 В в диапазоне частот от 20 Гц до 5 МГц.

2.1 Расположение органов управления и настройки

Органы управления милливольтметра расположены на его передней панели (см. рисунок 2) и имеют следующие назначения:

1) Гнездо "ВХОД" - входное гнездо для подключения измеряемых напряжений.

2) Переключатель "dВ mV", "V dВ" - для ступенчатого переключения верхнего уровня измеряемого напряжения.

3) Кнопка (или тумблер) "СЕТЬ" - для включения прибора в сеть.

4) Индикатор включения прибора в сеть.

5) Механический корректор нуля индикатора измеряемого напряжения.

Рисунок 2 - Лицевая панель милливольтметра В3-38

2.2 Подготовка к проведению измерений

1) Проверьте положение стрелки индикатора напряжения и при необходимости установите ее на нулевую отметку механическим корректором.

2) Подсоедините шнур питания к сети. Кнопка (тумблер) "СЕТЬ" должна находиться при этом в выключенном состоянии.

3) Установите переключатель поддиапазонов в положение "300 V".

4) Нажмите кнопку (или выключите тумблер) "СЕТЬ", при этом должен засветиться индикатор включения сети.

2.3 Проведение измерений

1) Подайте на гнездо "ВХОД" измеряемое напряжение при помощи измерительного коаксиального кабеля из комплекта прибора.

Измерительный кабель имеет на одном конце байонетный разъем, который подключается к гнезду "ВХОД" прибора, а второй конец заканчивается двумя вилками. Одна из вилок при помощи обычного изолированного проводника через оплетку измерительного кабеля подсоединена к корпусу прибора. Эту вилку называют корпусной. Вторая вилка подсоединена к центральному проводнику измерительного коаксиального кабеля и называется потенциальной.

Корпусной и потенциальный выводы (вилки) легко определить экспериментально. Для этого достаточно установить переключатель поддиапазонов в положение "1 V" и поочередно дотрагиваться пальцем до каждого входного зажима вольтметра. При прикосновении к корпусной вилке стрелка прибора или остается на месте, или слегка приближается к нулевой отметке, а при прикосновении к потенциальному выводу (вилке) она заметно отклоняется вправо.

При подключении прибора в цепь следует соблюдать важное ПРАВИЛО: корпусной вывод должен быть соединен с корпусным зажимом генератора или зануленным узлом участка электрической цепи.

В тех случаях, когда ни один из узлов цепи не соединен с зануленным корпусом генератора, подсоединять корпусной вывод следует к той точке цепи, потенциал которой ближе к нулевому. Несоблюдение данного правила приводит к увеличению погрешности измерения.

ВНИМАНИЕ: Измерять напряжение сети прибором ВЗ-38А ЗАПРЕЩАЕТСЯ!

2) Установите переключатель поддиапазонов в положение, соответствующее предполагаемому значению измеряемого напряжения. Если оно не известно, то необходимо установить переключатель поддиапазонов измерения в положение "300 V".

При отсутствии сигнала на замкнутом входе, стрелка индикатора прибора может отклоняться от нулевого положения до 5% от верхнего предела установленного поддиапазона из-за собственных шумов.

3. ОСЦИЛЛОГРАФ С1-55

Малогабаритный двухлучевой электронный осциллограф (ЭО) типа С1-55 предназначен для одновременного наблюдения и исследования формы двух сигналов путем визуального наблюдения и измерения их амплитудных и временных значений по шкале экрана электронно-лучевой трубки (ЭЛТ).

3.1 Расположение органов управления и настройки

Органы управления и настройки осциллографа расположенные на его передней панели (см. рисунок 3) и имеют следующие назначения:

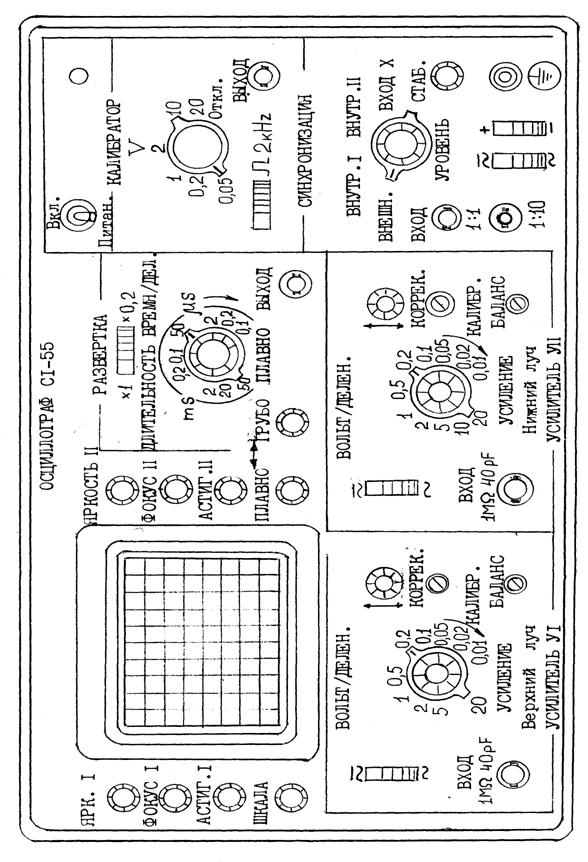

Рисунок 3 – Лицевая панель осциллографа С1-55

Тумблер "Вкл. ПИТАНИЯ" Ручки "ЯРКОСТЬ I" и "ЯРКОСТЬ II". Ручки "ФОКУС I" и "ФОКУС II" Ручки "АСТИГМ.1" и "АСТИГМ. II" Ручка "ШКАЛА" Ручки "«", "ПЛАВНО" и "ГРУБО" Клемма корпусная

- для включения и выключения прибора (при этом загорается индикатор включения); - для установки необходимой яркости лучей ЭЛТ в каналах Y1 и Y2; - для фокусировки лучей ЭЛТ в каналах Y1 и Y2; - для устранения астигматизма и более четкой фокусировки лучей ЭЛТ в каналах Y1 и Y2; - для регулировки подсветки шкалы экрана прибора; - для перемещения лучей ЭЛТ по горизонтали; - для заземления корпуса прибора

Усилители Y1 и Y2:

Тумблеры "", "~" Коаксиальные гнезда "ВХОД 1МW 40рF" Большие ручки переключателей "ВОЛЬТ/ДЕЛЕН." Малые ручки "УСИЛЕНИЕ" на осях переключателей "ВОЛЬТ/ДЕЛЕН." Ручки "b" Выведенные шлицом потенциометры "КОРР." Выведенные шлицом потенциометры "БАЛАНС"

- для выбора "открытого" () и "закрытого" (~) входа в усилителях Y1 и Y2; - для подачи исследуемых сигналов на усилили Y1 и Y2; - для ступенчатой регулировки коэффициента отклонения лучей в каналах 1 и 2; -для плавной регулировки коэффициента отклонения лучей в каналах 1 и 2; - для перемещения лучей в каналах 1 и 2 по вертикали; - для калибровки коэффициента отклонения в каналах 1 и 2; -для балансировки усилителей У1 и У 2.

Развертка:

Тумблер "х1", "х0,2" Большая ручка переключателя "ДЛИТЕЛЬНОСТЬ ВРЕМЯ/ДЕЛЕН." Малая ручка "ПЛАВНО" на оси переключателя "ДЛИТЕЛЬНОСТЬ ВРЕМЯ/ДЕЛЕН." Гнездо "ВЫХОД " Выведенные шлицом потенциометры "КАЛИБР. ДЛИТ.", "х1",' "х0,2" (на правой боковой стенке прибора)

- множитель длительности развертки; - для ступенчатого переключения длительности развертки; - для плавной регулировки длительности развертки; - выход пилообразного сигнала положительной полярности; - для калибровки длительности развертки

Синхронизация

Большая ручка переключателя вида синхронизации "ВНЕШ., ВНУТР.1, ВНУТР. II, ВХОД Х" Малая ручка "УРОВЕНЬ" на оси переключателя вида синхронизации Ручка "СТАБ." Гнезда "ВХОД", "1:1" и "1:10" Тумблер "", "~" Тумблер "+", "¾"

- для установки внешней или внутренней синхронизации и для подключения входа усилителя канала Х к гнезду "ВХОД" синхронизатора; - для выбора уровня запуска развертки; - для выбора режима работы генератора развертки "ждущий, автоколебательный" и стабилизации положения изображения на экране ЭЛТ; - для подачи внешних синхронизирующих сигналов и подачи сигнала на вход канала Х без ослабления или с ослаблением в 10 раз; - для установки "закрытого" или "открытого" входа синхронизатора; - для выбора полярности синхронизирующего сигнала.

3.2 Подготовка к проведению измерений

Перед подключением осциллографа к сети необходимо проверить:

а) соединение клеммы защитного заземления с зануленным зажимом питающей сети;

б) установку тумблера "~ 115В", "~ 220В" в положение "~ 220В".

Выставить:

Ручки "ЯРКОСТЬ I", "ЯРКОСГЬ II”, “ФОКУС I”, "ФОКУС II”, "АСТИГМ. I", АСТИГМ. II", "УРОВЕНЬ" Ручку "СТАБ." Тумблеры "", "~" усилителей Y1 и Y2 и синхронизации Тумблер "+","-" Ручку синхронизации "ВНЕШ., ВНУТР. I, ВНУТР. II, ВХОД X" Ручки "ВОЛЬТ/ДЕЛЕН." усилителей Ручку "ДЛИТЕЛЬНОСТЬ ВОЛЬТ/ДЕЛЕН." Тумблер "х1", "х0,2"

- в среднее; - в крайнее правое; - в положение "~"; - в положение "+"; - в положение "ВНУТР. I" - в положение "1"; - в положение " 0,1 ms"; - в положение "х1".

3.3 Проведение измерений
