Расчет и конструирование трансформаторов (стр. 40 )

Ввод состоит из токоведущей части в виде металлического стержня, шины или кабеля и фарфорового проходного изолятора цилиндрической формы, устанавливаемого в отверстии крышки и изолирующего токоведущую часть.

Фарфоровый изолятор для внутренней установки имеет гладкую или со слабо выраженными ребрами поверхность. Изолятор для наружной установки имеет верхнюю (наружную) часть ребристую, с тем чтобы нижние поверхности ребер при дожде оставались не смоченными водой. Внешняя изоляция фарфоровых изоляторов по общей длине пути утечки должна соответствовать ГОСТ 9920—61. Согласно требованиям этого ГОСТа для нормальных внешних условий длина пути

Рис. 14.14. Съемный ввод для наружной установки на напряжение 230—525 в 400 а:

1 — шпилька медная; 2 — гайка латунная; 3 и 12 — шайбы медные; 4 — колпак латунный; 5 — кольцо резиновое; 6 — втулка медная; 7 и 10— изоляторы фарфоровые; 8 — шайба резиновая; 9 и 11—шайбы из электрокартона

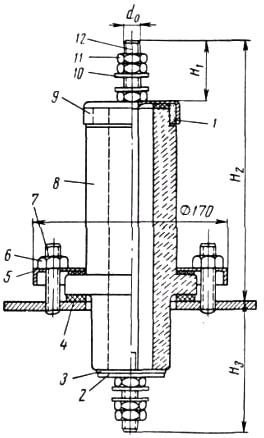

Рис. Рис. 14.15. Ввод на 6 кв для внутренней установки:

1 — цемент магнезиальный; 2—шайба стальная; 3 — шайба из электрокартона; 4 — шайба резиновая; 5 — фланец стальной; 6—гайка; 7 — шпилька стальная; 8 — изолятор фарфоровый; 9—колпак стальной; 10—шайба медная; 11 —

гайка латунная; 12—шпилька медная.

Номинальный ток, a	d0	H1	H2	H3
275	M12	50	225	105
400	M16	55	230	110

утечки по наружной поверхности фарфора должна быть не менее 1,75 см/Uмакс. Для районов с загрязненной атмосферой эта норма повышается до 2,25 cm/Uмакс, где Uмакс — наибольшее рабочее напряжение для данного его класса.

Для силовых масляных трансформаторов долгое время применялись армированные фарфоровые вводы, у которых фарфоровый изолятор при помощи магнезиальной массы армировался в чугунный или стальной фланец, устанавливаемый на крышке бака. Однако ввиду сложности замены такого изолятора в случае его повреждения в последнее время стали применяться составные и съемные вводы. Конструкции этих вводов на разные классы напряжения показаны на рис. 14.14—14.18.

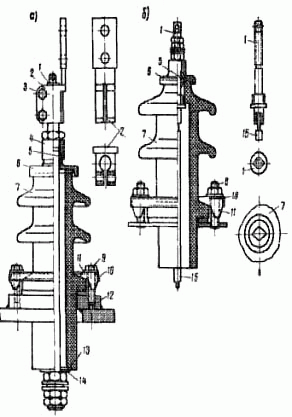

Рис. 14.16 Съемные вводы класса напряжения 6-10 кв для наружной установки на номинальный ток:

а – 800 а; б – 100 а; 1 – шпилька медная; 2 – башмак латунный; 3 и 9 – болты стальные; 4 – втулка латунная; 5 – кольцо резиновое; 6 – колпак латунный; 7 – изолятор фарфоровый; 8 – шпилька стальная; 10 – фланец стальной; 11 – кулачок алюминевый; 12 – плита с прорезью; 13 – шайба из электрокартона; 14 – шайба медная; 15 – провод марки ПБ.

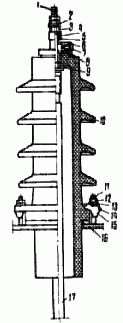

Рис. 14.17. Съемный ввод на напряжение 35 кв:

1 — шпилька; 2 и 13—шайбы металличе­ские; ,J и/2—гайки; 4 — втулка; 5 — кольцо резиновое; 6 — колпак металлический; 7 — болт для выхода воздуха; 8 — шайба рези­новая; 9 — уплотнение; 10— изолятор фарфо­ровый; 11—шпилька стальная; 14 — фланец стальной; 15 — кулачок; 16 — крышка бака; 17 — отвод

В трансформаторах для питания электропечей, где ввиду низкого напряжения обмотки НИ ток достигает нескольких десятков тысяч ампер, применяют шинные вводы. Конструкция этих вводов состоит из медных шин, укрепленных в гетинаксовой доске, которая устанавливается в прямоугольном вырезе крышки (рис. 14.19). Шинные вводы намного компактнее, чем соответствующее число обычных вводов с фарфоровыми изоляторами, и, кроме того, они более удобны для присоединения к шинным отводам электропечных трансформаторов. Так как шинные вводы расположены плоской стороной друг к Другу, то токи в них наилучшим образом компенсируют друг Друга, не увеличивая намного реактивное падение напряжения в отводах.

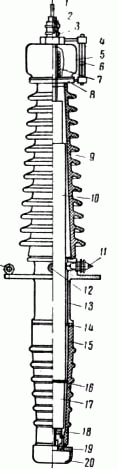

Рис. 14.18. Маслонаполненный ввод типа МТ-110/600, класс напряжения 110 ква, номинальный ток 600 а:

1—зажим; 2— наконечник; 3— втулка; 4— маслоуказатель; 5 — расширитель; 6—поплавок; 7— пружина; 8 — поддон; 9 — верхняя фарфоровая покрышка; 10— сердечник ввода; //— зажим для измерения тангенса угла потерь; 12 — устройство для взятия пробы масла; 13—втулка; 14—шайба уплотняющая; 15 — нижняя фарфоровая покрышка; 16 — шайба гетинаксовая; 17 — цилиндр изоляционный; 18 — труба медная; 19 — стакан 20 — алюминиевый экран; 21 —рым для подъема

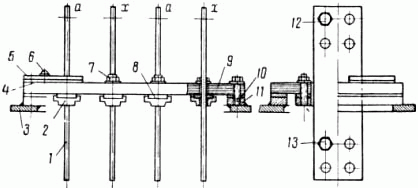

Рис. 14.19. Шинный ввод:

1— медная шина, впаянная в обойму, 2— обойма латунная; 3— крышка бака; 4, 8 а 10 — прокладки резиновые, 5 — пластина стальная; б — винт стальной; 7 — шпилька стальная; 9 — доска гетинаксовая; 11 — фланец стальной; 12 и 13 — болты стальные

§ 14.7. ПЕРЕКЛЮЧАТЕЛИ И ОТВОДЫ ОБМОТОК. ТИПЫ И КОНСТРУКЦИЯ ПЕРЕКЛЮЧАТЕЛЕЙ ДЛЯ СХЕМ ПБВ. РЕБОВАНИЯ, ПРЕДЪЯВЛЯЕМЫЕ К КОНСТРУКЦИИ ПЕРЕКЛЮЧАТЕЛЕЙ. КОНСТРУКЦИЯ И РАСЧЕТ СЕЧЕНИЯ

В настоящем параграфе будут рассмотрены только основные типы переключателей Для схем ПБВ. Описание конструкций переключающих устройств схем РПН ввиду его большого объема здесь не приводится. Они достаточно полно описаны в [Л. 7].

Основные применяемые схемы регулирования напряжения ПБВ, как об этом было сказано в § 9.2, это прямая и оборотная схемы. В зависимости от применяемой схемы выбирают тип переключателя.

Рис. 14.20. Однофазный переключатель типаПб-300/35:

1 и 9втулка стальная; 2 — труба контактная латунная; 3 —ось колец; 4 — кольца контактные латунные; 5 — вал коленчатый; 6 — диск гетинаксовый; 7 —втулка бумажно - бакелитовая; 8 — наконечник латунный; 10 — штифт стальной

Для прямой схемы применяются однофазные переключатели барабанного типа, устанавливаемые по одному на каждую фазу - Конструкция одного из таких переключателей на номинальный ток 300 а и напряжение 35 кв показана на рис. 14.20.

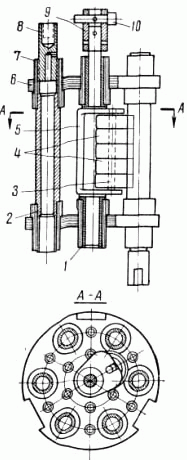

Рис. 14.21. Переключатель барабанного типа:

1 — штифт стальной; 2 — втулка стальная; 3 —диск гетинаксовый; 4 — вырез в диске 3; 5 — вал коленчатый; 6 — стержень контактный; 7 — кольца контактные; 8 — втулка бумажно-бакелитовая; 9 — кабель

В переключателях барабанного типа осуществлен самоустанавливающийся линейный кольцевой контакт (рис. 14.21). Контактные кольца, выточенные из латунной трубы, установлены на коленчатом валу и прижимаются изнутри к контактным стержням спиральными пружинами, вставленными в каждое из колец. Число колец выбирается по силе тока, на которую рассчитан переключатель. Ось коленчатого вала укреплена в середине двух гетинаксовых дисков.

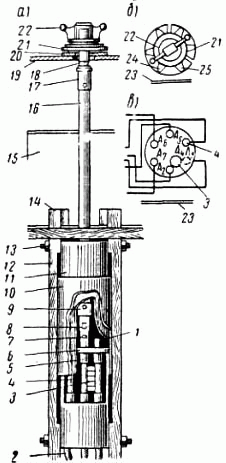

Рис. 14.22. Установка переключателя барабанного типа:

а — общий вид; б и в — расположение крышки сальника и неподвижных контактов относительно стенки бака; 1 и 11 — цилиндр бумажно-бакелитовый; 2— кабель; 3 — кольца контактные; 4—стержень контактный; 5 — втулка бумажно-бакелитовая; 6 — диск гетинаксовый; 7—втул­ка переходная; 8 — штифт; 9 — нижняя муфта; 10 — защитный цилиндр; 12 — стойка деревянная: 13 — шпилька изоляционная; 14— планка деревянная; 15 — балка ярмовая; 16 — штанга; 17 — верхняя муфта штанги; 18 — вал привода: 19 — крышка бака; 20—фланец; 21 — крышка сальника; 22— колпак привода; 23 — стенка бака; 24 — стопор; 25— указатель положения переключателя

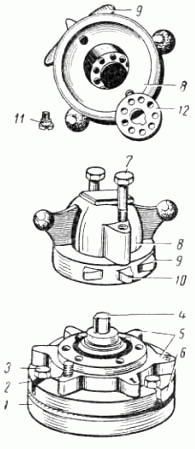

Рис. 14.23. Верхняя часть привода переключателя барабанного типа:

1 — фланец; 2 — упор; 3 — болт; 4 — вал привода; 5 — выступы на крышке; 6 — крышка сальника; 7 — болты стопорные; 8— колпак; 9 — выступ упорный; 10— ука­затель положения переклю­чателя; 11 — винт; 12—кольцо нониусное

По окружности этих дисков расположены контактные стержни, в концы которых впаиваются отводы от обмотки. Для лучшей изоляции в диски вставлены бакелитовые втулки, в которых укреплены стержни, а в центре запрессована стальная втулка, в которой вращается коленчатый вал. Вращение переключателя производится при помощи изоляционной штанги, верхний конец которой оканчивается валом, выходящим на крышку трансформатора (рис. 14.22). Каждое из пяти положений переключателя фиксируется на крышке привода стопорными болтами 7 (рис. 14.23)

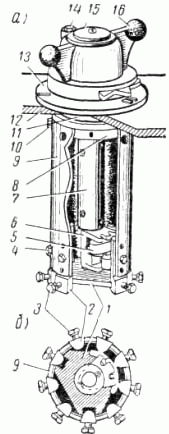

Рис. 14.24. Трехфазный нулевой переключатель типа ТПСУ-9-120/10:

а — общий вид; б — вид снизу: 1 — пластина гетннаксовая; 2 — контакт неподвижный; 3 — болт контактный; 4 и 10 — болты; 5 — сегмент контактный; 6 — вал коленчатый; 7 — нал изоляционный; 8 — фланец; 9—цилиндр; 11 — кольцо резиновое; 12 — крышка бака; 13—фланец; 14 — болт стопорный; 15— дощечка; 16 — колпак

Трехфазный переключатель состоит из трех однофазных переключателей барабанного типа, установленных соосно один над другим и приводимых в действие от одного привода. Переключатели укрепляются на активной части при помощи деревянных планок.

Для оборотной схемы ПБВ применяются трехфазные нулевые переключатели. Одна из конструкций такого переключателя на девять контактов (3 положения) на ток 120 а и напряжение 10 кв показана на рис. 14.24. В этом переключателе использованы самоустанавливающиеся сегментные контакты 5, замыкающие три соседние неподвижные контакта 2, к которым присоединены выводные концы обмотки ВН. Этот переключатель устанавливается непосредственно на крышке и также приводится в действие при помощи привода.

Переключатель— весьма ответственный узел конструкции трансформатора. Основной частью переключателя является контактная система, которая должна быть совершенно надежной при эксплуатации трансформатора. Кроме того, поскольку у переключателя имеются подвижные части, он является уже некоторым механизмом, нуждающимся в систематической проверке, наблюдении и уходе. Конструкция привода должна обеспечивать точную установку подвижных контактов относительно неподвижных. Смещение контактов может вызвать их повышенный нагрев и обгорание, что приведет в действие газовую защиту и отключит трансформатор от сети. Каждый тип переключателя предназначен для определенного класса напряжения и номинального тока. Рабочий ток обмотки не должен превосходить номинального тока переключателя.
