Расчет и конструирование трансформаторов (стр. 49 )

GBH = 84 • 10,5 •500 • 904• 10-6= 398 кГ (для расчета потерь короткого замыкания).

Общий вес обмоточной меди

GM = GHH + GBH= 298+418 = 716 кГ.

Расчет характеристик

Расчет потерь и тока холостого хода. Потери холостого хода

Рх= l, lpCT[GCT + (Ky— l)GCT. У]+ 1,1pя[Gя + (Ку— 1)Gя у] =

=1,1• 1,91 (1613 + 0,5• 266) + 1.1• 1,82(1050 +0,5•271) = 3660 + 2370 = 6030 вт.

Намагничивающий ток

iop=(qстGст+ qяGя+nстqз. стFст+ nяqз. яFя)10S=

=(25•1613+20.7•1050+3•3.72•590+4•3.39•600)/(10•2500)=3.07%

Активная составляющая тока холостого хода

iop =Px/10S=6030/(10•2500)= 0,24%.

Ток холостого хода

Расчет потерь короткого замыкания. Обмотка НН

PkHH=2.4δ2HHGHHKф=2,4•3,782•298•1,03=10500 вт

Обмотка ВН

PkВH=2,4•3,922•298•1,03=14900 вт

Потери в отводах НН

Pотв=(S/100)•(IфНН/100)=(2500/100)•(132/100)=33 принимаем за 50 вт.

Потери в стенках бака

Рб = 0,007 •S1.5 = 0,007 • 25001.5 = 875 ≈900 вт.

Потери короткого замыкания

Рк=РкНН+РкВН+Ротв+Рб= 10 500 + 14 900 + + 50 + 900 = 26 350 вт.

Расчет напряжения короткого замыкания. Активная составляющая

ua=Pk/10S=26350/(10•2500)=1.05%

Напряжение рассеяния

Δ=4+(2.4+3.6)/3=6 см

Кр=1-(4+2.4+3.6)/(π82,5)=0,961,

u’p=(132•282•42.4•6•0.961)/(806•82.5•22.3)=6.13%,

up=1.05u’p=1.05•6.13=6.44%

Напряжение короткого замыкания

Расчет изменения напряжения:

а)при cosφ2 = 0,8

Δu= 1,05 • 0,8 + 6,44 • 0,6 + (6.44•0,8-1,06 •0,6)2/200=0.84+3.86+0.1=4.8% _

б)при при cosφ2 = 1

Δu=1.05+6.442/200=1.26%

Расчет коэффициента полезного действия:

а)при cosφ2 = 0,8

η=(1-(6030+26350)/(2500•0.8•103+6030+26350))•100=98.4%

б)при при cosφ2 = 1

η=(1-(6030+26350)/(2500•103+6030+26350))•100=98.72%

§18.7. ТЕПЛОВОЙ РАСЧЕТ ТРАНСФОРМАТОРА МОЩНОСТЬЮ 2500 ква

Расчет перегрева обмотки НН. Коэффициент закрытия поверхности катушек прокладками

Кз=πDcp/( πDcp-nc)= π•360/(π•360-8•40)=1,4.

Периметр сечения катушки

p=2(a1+bиз)= 2(24+ 11,3) = 70,6 мм.

Удельная тепловая нагрузка поверхности обмотки НН

qoHH=21,4IωδKзKД/p=21,4•132•6•3.78•1.4•1.03/70.6=1230 вт/м2.

Перегрев обмотки над маслом

τоНН=0,41 qoHH0,6 =0,41• 12300,6 = 0,41•70 = 28,6°С.

Поправка на перегрев в зависимости от размеров масляного канала (6 х 24 мм) принимается по табл. 10.2

Δτо2=ККАН•qоНН•10-3=-3,9•1230•10-3=-4,8° С

Окончательное значение перегрева обмотки НН

28,6 — 4,8 = 23,8 ≈ 24° С.

Расчет перегрева обмотки ВН. Коэффициент закрытия поверхности катушек прокладками

Кз= π•500/(π•500-8•40)=1,26

Периметр сечения катушки

p=2(6,4+36) = 84,8 мм.

Удельная тепловая нагрузка поверхности обмотки ВН

qoВH==21,4•41,2•15•3.92•1,26•1.02/84,8=790 вт/м2

Перегрев обмотки ВН над маслом

τоВН==0,41• 7900,6 = 0,41•55 = 19,7°С.

Поправка на перегрев принимается по табл. 10.2

Δτо2=-3,9•790•10-3=-1,8° С.

Окончательное значение перегрева обмотки ВН

19,7 — 1,8 = 17,9 ≈ 18° С.

Расчет перегрева масла. Определяем размеры бака:

длина бака

А = 2МО + DBH + 2• 75 = 2• 570 + 536 + 2 • 75 = 1826≈1850 мм;

ширина бака

S = DBH + 2• 150 = 570 + 2• 150 = 870 мм;

высота бака

Но = Н + 2с1 + Ня. к + 50 = 975 + 2• 295 + 470 4- 50 = 2085 мм.

Так как для данной мощности применяются радиаторные баки, то следует принять минимальную высоту бака по табл. 10.6, т. е. 2225 мм;

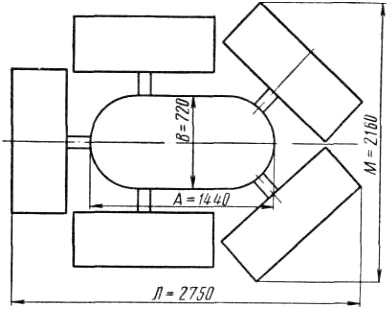

Рисунок 18.4 Размещение радиаторов на баке трансформатора мощностью 2500 вт

периметр стенки бака

рб = πВ + 2 (А — В) = π •870 + 2 (1850 — 870) = 4690 мм;

поверхность боковой стенки бака

s6.с = р6 Нб = 4,69 •2,225 = 10,4 м2;

поверхность крышки

sкp = π/4•B2 + (А — В) В = π/4•0.872 + (1,85 — 0,87) 0,87 = 1,44 м2.

Определяем необходимую поверхность охлаждения

sохл=(Рх+Рк)/qб=(6030+26350)/540=60 м2.

Требуемая поверхность радиаторов

sрад= sохл-sб. с.-0.75sкр=60-10,4-0,75•1,44=48,5 м2.

Берем 5 одинарных радиаторов 188/9,4.

Пользуясь данными рис. 10.13, проверяем размещение радиаторов на стенке бака (рис. 18.4).

Полная эффективная поверхность охлаждающего устройства

sохл'= 10,4+ 5•9,45+ 1,08 = 59,7 м2.

Удельная тепловая нагрузка поверхности бака

qб=(Px+Pk)/sохл'= 32380/59.7=542 вт/м2.

Средний перегрев масла

τмас= 0,262qб0,8 = 0,262 •5420.8 =0,262• 155 = 40,6° С.

Перегрев верхних слоев масла (без поправки по табл. 10.3)

τв. смас=1,2τмас = 1,2•40,6 = 48,7оС.

Высота центра потерь

Hр= ½•Н + с1 + 50 = ½•975 + 295 + 50 = 832,5 мм.

Высота центра охлаждения

Нохл =1/2•Нб=112,5 мм.

Отношение Нб/Нохл=832,5/1112,5=0,75.

Поправка на перегрев верхних слоев масла по табл. 10.3

Δτмас = 4,8°С.

Окончательно перегрев верхних слоев масла будет

τв. с.мас = 48,7+4,8 = 53,5° С.

Перегрев обмотки НН над воздухом

τНН=τоНН+τмас= 24 + 40,6 = 64,6° С < 65° С.

Перегрев обмотки ВН над воздухом

τВН=τоВН+τмас=18+40,6=58,6° С < 65° С.

Рассчитанные перегревы масла и обмоток не превышают допустимых норм.

§ 18.8. РАСЧЕТ МЕХАНИЧЕСКИХ УСИЛИЙ В ОБМОТКАХ ТРАНСФОРМАТОРА МОЩНОСТЬЮ 2500 ква

Максимальное радиальное усилие [по (7.4)]

Fp= 12,8 (Iω)2 (πDcp/Ho)•10-8= 12,8 (132•282)2 (π42,4/82,5)•10-8=285 кГ.

То же, при коротком замыкании [по (7.5)]

Fp. к.= FpKм2 (100/uk)2 =285•1.62(100/6.5)2 =173000 кГ,

где

Осевое усилие внутри обмоток [по (7.6)]

Foc’=FpΔ/(2Ho)=285•6/(2•82.5)=10.4 кГ

Осевое усилие от несимметричного расположения намагничивающих сил по высоте обмотки [по (7.7)]

Foc'' = FPH1/(HpKpm)=285•11.9/(30.1•0.961•4)=10.4 кГ

где Н1 = 8•6,4 + 7• 6+ 1 •16= 119 мм= 11,9 см (на ступени— 5 %);

Нр=(B-b)/2=(87-26,8)/2=30,1 см

Общее осевое усилие Foc будет (для обмотки ВН) суммой осевых усилий F'oc и Fос’’, [по (7.8)]

Foc = F'oc + Fос’’= 10,4 + 29,2 = 39,6 кГ

При коротком замыкании осевое усилие возрастает пропорционально квадрату кратности тока короткого замыкания с учетом постоянной слагающей тока

Fос. к = 39,6 • 606 = 24 000 кГ.

Площадь опоры прокладок из электрокартона в обмотке ВН

sпp = nc2а2 =8 •4• 3,6= 115 см2.

Наибольшее удельное давление на прокладки 24 000

σ= Fос. к/ sпp=24000/115=209 кГ/см2, что является допустимым.

§18.9. ГРАФИЧЕСКАЯ ЧАСТЬ КУРСОВОГО ПРОЕКТА

В объем курсового проекта, кроме расчета силового трансформа тора, входит также выполнение чертежей основных узлов трансформатора — магнитопровод (остов) и обмотка ВН и НН (установка).

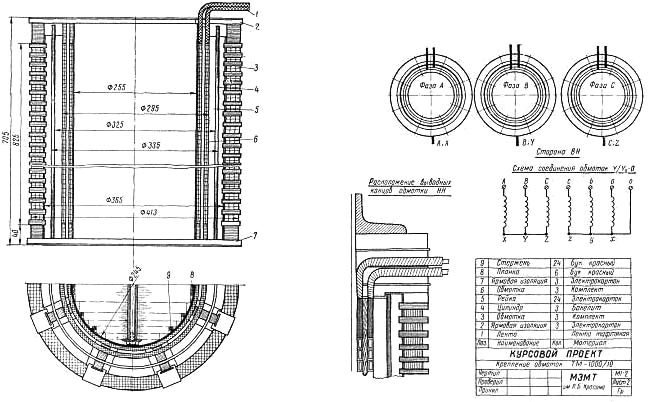

Рисунок 18.5 Установка обмоток трансформатора мощностью 1000 ква, 10 кв.

Чертеж остова должен иметь не менее двух проекций остова и выполненные отдельно сечения стержня и ярма, на которых должны быть показаны элементы их прессовки (стяжки).

Чертеж установки обмоток должен иметь две проекции обмоток ВН и НН, насаженных друг на друга, с деталями крепления их на стержне и опорной изоляцией на ярмах. Кроме того, должен быть показан (в разрезе) вывод концов обмотки НН, общее расположение выводных концов и схема соединения обмоток. Желательно также показать отдельные детали, например место перехода и его изоляцию у непрерывной обмотки и т. п.

Рисунок 18.6 Остов трансформатора мощностью 1000 ква, 10кв

Оба чертежа должны быть выполнены по всем правилам машиностроительного черчения с соблюдением масштабов, заполнения спецификации и т. д.

В качестве примера на рис. 18.5 и 18.6 приводятся выполненные учащимся чертежи установки обмоток и остова силового трансформатора мощностью 1000 ква, 10 кв, по заданию для расчета § 18.2.

ЛИТЕРАТУРА

. Трансформаторы. «Высшая школа».1967.

. Расчет трансформаторов. «Энергия», 1968.

. Конструирование трансформаторов. Госэнергоиздат, 1956.

. Электрические машины и трансформаторы. «Высшая школа», 1971.

и . Электрические машины. «Энергия», 1964.

. Охлаждающие устройства масляныхтрансформаторов. «Энергия», 1964.

. Трансформаторы с переключением под нагрузкой. «Энергия», 1965.

. Расчет трансформаторов для дуговых электрических печей. Госэнергоиздат, 1959.

. Испытание трансформаторов малой и средней мощности на напряжение до 35 кв включительно. «Энергия», 1969.
