Геоинформационные системы (стр. 5 )

Для этого выполните команду «Таблица\Обновить колонку».

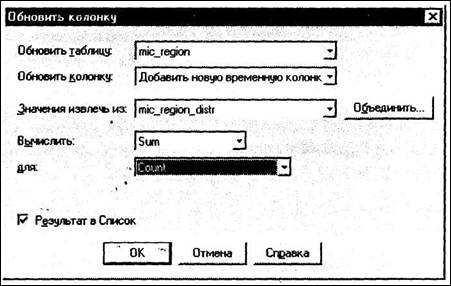

Заполните диалоговое окно как показано на рисунке:

Обратите внимание, что когда Вы указываете таблицу клиентов в окошке "Значения из­влечь из", Maplnfo автоматически устанавливает режим "Добавить новую временную ко­лонку" в окошко "Обновить колонку".

После этого кнопка "Объединить" становится доступной. В данном примере операция объединения будет объединять записи по значениям из колонок с одинаковыми данными ("name" в таблице micregion и "regionname" в таблице дистрибьютеров micregionname).

В окошке "Вычислить" выберите Sum (остальные функции. Value, Avg, Count, Min, Max, Sum, WIAvg, Proportion Sum, Proportion Avg и Proportion WtAvg).

В окошке "для" выбирите поле "СоиШ;"(уровень продаж).

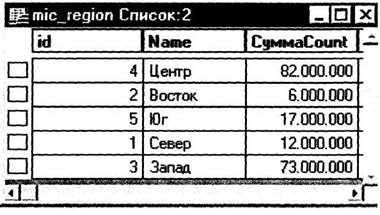

Нажмите ОК. Maplnfo обновит таблицу micregion и покажет суммарный объем про­даж по территориям в окне Списка.

В случае изменения данных о дистрибьютерах, объемах продаж, следует просто внести изменения в таблицу micregiondistr. Maplnfo автоматически пересчитает сумму по тер­ритории в таблице micregion. Чтобы сохранить новую временную колонку, выполните команду «Файл\Создать копию».

Обновление части таблицы

Чтобы быстро и наглядно обновить часть таблицы, выберите объекты в окне Карты и выполните команду «Обновить колонку» для обновления значений в соответствую­щих записях. Такой метод удобен при изменении значений в нескольких записях на одно не то же новое значение.

Например, Вы хотите выделить в таблице micregion области по уровню прибыльности (Высокая, Средняя, Низкая). Создайте в этой таблице дополни­тельное поле «income» («Таблица\Изменить\Перестроить»). Покажите таблицу областей в окне карты или списка. Выберите нужные области с помощью инструмента Стрелка (или какого-нибудь другого).

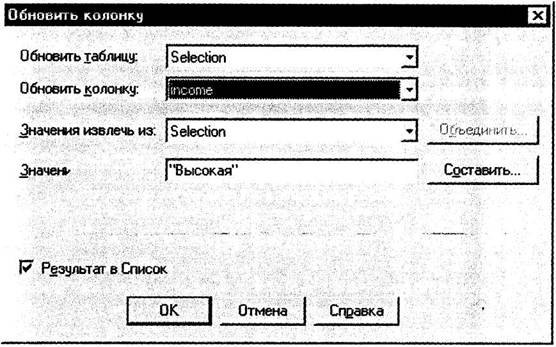

Выполните команду «Таблица\Обновить колонку» и введите данные, как пока­зано на рисунке:

Не забудьте поместить значение в двойные кавычки, иначе Maplnfo посчитает его назва­нием колонки.

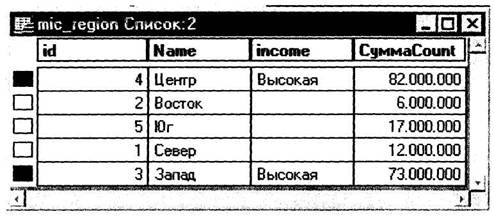

Нажмите ОК. Maplnfo создаст таблицу запроса для областей, в которой колонка "In­come" будет содержать значение «Высокая».

Размещение информации о графических объектах в видимых колонках

Команда «Обновить колонку» также используется для того, чтобы разместить инфор­мацию о графических объектах в видимых колонках таблицы. Таблицы, содержащие гра­фические объекты, скрытно хранят информацию о них (она не видна пользователю). С помощью команды «Обновить колонку» часть этой информации можно разместить колонках, которые показываются в окне Списка.

Например, необходимо определить координаты расположения магазинов, куда поставляется продукция вашей компании. (Данные о магазинах находятся в таблице ic_db_shop).

Если просмотреть структуру исходной таблицы («Таблица\Изменить\Структура»), то в ней нельзя увидеть никаких полей, содержащих явно широту и долготу, поскольку такая информация хранится в таблице особым образом.

Прежде чем обновить содержимое таблицы, следует сначала добавить в таблицу две новые колонки (назовем их "Широта" и "Долгота"), куда мы поместим данные о координатах. После внесения указанных изменений таблица будет удалена из всех открытых окон.

Однако она по-прежнему будет открыта.

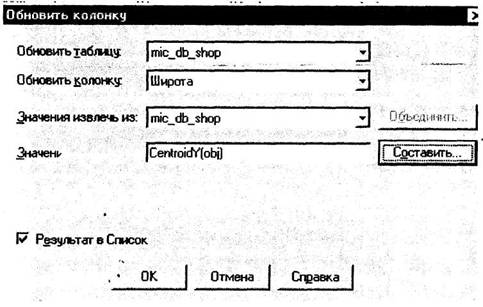

Выполним команду «Таблица\Обновить колонку», укажем micdbshop в ка­честве таблицы, которую надо обновить, и в окошке "Значение извлечь из". Установим "Широта" в окошке "Обновить колонку". В окошке "Значение" мы должны указать выра­жение для получения широты. Нажмите кнопку "Составить", чтобы открыть диалог "Вы­ражение". В списке "Функции" выберем "Centl-oidY". Maplnfo покажет выражение "Centl-oidY(obj)". Нажмите OK, чтобы вернуться в диалог "Обновить колонку". Выражение будет скопировано в окошко "Значение". Нажмите ОК. Maplnfo вычислит значение долготы ка­ждой радиостанции и поместит их в колонку "Долгота".

Повторим эту процедуру для того, чтобы получить долготы с помощью выражения CenlroidX(obj). Выполните команду «Файл\Сохранить таблицу», чтобы сохранить коорди­наты в таблицу MIC DBSHOP.

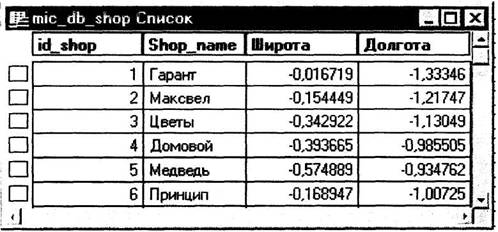

Окончательный результат представлен на рисунке ниже:

Примечание: При изменении графических объектов (а следовательно, и координат центроидов), Вам следует заново вычислить значения для двух введенных нами колонок. Они не будут обновлены автоматически.

Обобщение данных командой Обновить колонку

В Maplnfo имеется несколько функций обобщения, позволяющих вычислять новую ин­формацию на основе имеющихся сведений. Эти функции можно использовать в диалоге команды Обновить колонку, если в диалоге "Обновить колонку" используются две табли­цы. Среди них - Average, Count, Minimum, Maximum, Sum, Weighted Average. Proportion Sum, Proportion Average и Proportion Weighted Average. (Для^_уточнения посмотрите По­мощь Maplnfo).

Отметим, что среднее значение, число элементов, минимум, максимум, сумма н взве­шенное среднее вычисляются только для числовых данных. Пропорциональные функции учитывают географические характеристики объектов.

Основываясь на таблицах областей и дистрибьютеров, вычислите средний уровень продаж по областям.

Список рекомендуемой литературы

Основная литература

1.  Трифонова системы и дистанционное зондирование в экологических исследованиях: Учеб. пособие для вузов. - М.: Академический проект, 2005. – 348 с. (5)

2.  Черных системы в лесном хозяйстве : учеб. пособие / ; Марийск. гос. техн. ун-т. - Йошкар-Ола, 2007. - 200 с. (25)

3.  Геоинформатика: Учеб. для вузов / Под ред. ; МГУ им. . - М.: Академия, 2005. - 477с. (12)

Дополнительная:

4.  Коновалова в ГИС: Учеб. пособие / Петрозавод. гос. ун-т. - Петрозаводск, 1995. - 148с.

5.  Кошкарев / Под ред. . - М.: Картгеоцентр-Геодезиздат, 1993. - 211с.

6.  Геоинформатика. - М. : МАКС Пресс, 2001. - 349с.

7.  Вуколова в лесном хозяйстве: Учеб. для сред. спец. учеб. заведений / М-во природ. ресурсов РФ, Гос. лесная служба. - М.: ВНИИЛМ, 2002. - 213с

8.  Ярмоленко, и земельноинформационные системы: Учеб. пособие для вузов / Новгород. гос. ун-т им. Ярослава Мудрого. - Великий Новгород, 2007. - 274с.

Интернет-ресурсы, базы данных, информационно-справочные
и поисковые системы

1.  БиблиоТех – электронно-библиотечная системаНовГУ www. novsu. bibliotech. ru

2.  Поисковые системы yandex. ru, google. ru и др.

3.  Сайт Федеральной службы по гидрометеорологии и мониторингу окружающей среды Росгидромета http://www. meteorf. ru/
