Сепараторы на перерабатывающих предприятиях АПК (стр. 6 )

Конструктивно электропривод сепаратора ИРИД-50-12 представляет собой пластмассовый корпус 1 (рис. 23), в котором на упругих опорах закреплен электродвигатель 2 с электронным блоком управления 3.

Регулировка двигателя по высоте и собственно барабана производится специальным винтом 4, который после регулировки должен быть застопорен гайкой 5.

Электропитание к электроприводу подводится шнуром 6, имеющим на конце вилку, через выключатель 7, установленный на передней панели корпуса. На ней также помещен регулятор 8 частоты вращения барабана.

Барабан полностью изготовлен из коррозионно-стойких материалов и состоит из основания 1, кольца уплотнительного 2, тарелкодержателя 3, пакета тарелок 4 (11 тарелок), тарелки разделительной 5 с регулировочным винтом 6, крышки барабана 7 и гайки 8 (рис. 24).

Крепление сепаратора к рабочему столу производится шпилькой 10 (рис. 23) и гайкой 9. Поверхность стола должна быть ровной и горизонтальной – это обязательное условие для нормальной работы сепаратора.

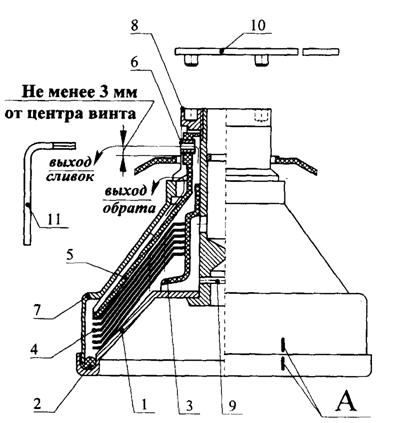

Рисунок 24 - Барабан сепаратора-сливкоотделителя ИРИД-50-12:

1 – основание; 2 – кольцо уплотнительное; 3 – тарелкодержатель; 4 – пакет тарелок; 5 – тарелка разделительная; 6 – винт регулировочный; 7 – крышка; 8 – гайка; 9 – штифт; 10 – ключ; 11 – ключ регулировочный

Процессу сепарирования предшествует подготовка его к работе. Промытую в горячем 2%-ном содовом растворе высушенную посуду устанавливают на электропривод. Кран молокоприемника должен быть в положении «Закрыто». Приемники сливок и обрата повернуты в стороны, удобные для работы. Посуда собирается без перекосов. Барабан, установленный на вал электропривода (штифт 9 барабана входит в паз вала электродвигателя по рисунку 24), не должен задевать за пластмассовые детали.

После установки приемника сливок проверить и при необходимости отрегулировать положение барабана по высоте, выдержав размер 3 мм, как показано на рисунке 24. Регулировка производится специальным винтом 4 в основании корпуса электропривода (рис. 23). После окончания регулировки гайкой 5 зафиксировать положение регулировочного винта. После подключения сепаратора к электросети выключатель на лицевой панели установить в положение 1. По завершению короткого звукового сигнала барабан плавно начинает разгон и через 1,5...2 минуты выйдет на рабочий режим. Электропривод оснащен эффективной защитой от перегрузки электродвигателя. Если по каким-то причинам барабан не вращается или не разгоняется до необходимой скорости (задевание барабана за посуду, напряжение сети менее 160 В и др.), электропривод выключается и короткими звуковыми сигналами сообщает об этом. Для устранения этого режима выключатель 7 установить в положение «0». Звуковой сигнал прекращается. После устранения причин остановки привода повторить запуск сепаратора.

После выхода барабана на рабочий режим для прогревания распределительного устройства и барабана пропустить через сепаратор не менее 1 л нагретой до 40...50 °С воды. Не выключая электропривод, закрыть кран и налить молоко в приемник до отметки уровня молока, после чего открыть кран. В процессе сепарировании по мере необходимости добавлять в молокоприемник парное или нагретое до 35...40 °С молоко.

Время непрерывной работы электропривода не ограничено, однако в зависимости от качества молока в барабане накапливаются грязь, слизь и примеси. Поэтому длительность непрерывной работы сепараторов ИРИД зависит от объема грязевого пространства барабана и от степени загрязненности молока. По мере заполнения грязевого пространства ухудшаются условия сепарирования, что требует остановки сепаратора и промывки барабана.

Регулировку жирности сливок можно производить непосредственно во время работы сепаратора с помощью регулятора 8 (рис. 23) частоты вращения барабана, расположенного на передней панели электропривода. При вращении регулятора вправо число оборотов увеличивается. Соответственно с учетом зависимости скорости всплывания жировых шариков от изменения числа оборотов барабана увеличится количество и жирность сливок. При вращении регулятора влево жирность сливок уменьшается. После настройки регулятором качества сливок (желаемой жирности) число оборотов электропривода запоминается в электронном блоке и остается неизменным даже при изменении напряжения сети от 160 до 242 В. Высокая точность поддержания оборотов гарантирует стабильное качество сливок.

По окончании работы, не останавливая сепаратор, пропускают через барабан не менее 1 л обрата для частичного удаления остатков сливок из него. После прекращения выхода сливок и обезжиренного молока из барабана сепаратор отключается от сети, разбирается, промывается и в просушенном виде хранится до следующего применения.

Наиболее трудоемкой, требующей внимательности и осторожности, является операция по разборке и сборке барабана. После длительного времени сепарирования молока, особенно с инородными включениями, разделительная тарелка может прилипнуть к крышке барабана. В этом случае потребуется после ослабления гайки 8 (рис. 24) легкими постукиваниями о деревянную поверхность (рис. 25) отделить основание от крышки. Во избежание повреждения резьбы трубчатой части не следует ударять верхней частью основания о металлическую поверхность или с полностью скрученной гайкой.

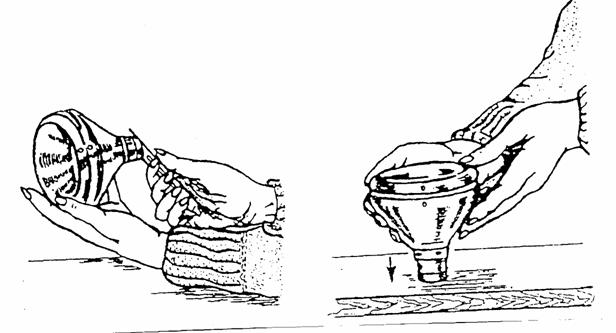

Рисунок 25 - Приемы разборки барабана сепаратора

Техническая характеристика сепаратора ИРИД-50-12:

Вместимость приемника молока, дм3 не менее 5

Производительность, дм3/ч 50

Регулирование объемных отношений сливок

к обезжиренному молоку (обрату) от 1:4 до 1:10

Температура сепарируемого молока, °С 35...45

Диапазон регулирования частоты вращения

барабана, об/мин от 9000 до 12000

Точность поддержания частоты вращения барабана, % 1

Время выхода барабана на рабочий режим, мин 2

Номинальная потребляемая мощность при 12000 об/мин, Вт 50

Максимальная потребляемая мощность в момент разгона

и набора оборотов, Вт не более 100

Номинальное напряжение питания, В 220

Диапазон рабочих напряжений, В 160...242

Частота тока, Гц 50

Габаритные размеры, мм не более 415x380x295

Масса, кг не более 3

Сепаратор-сливкоотделитель бытовой электрический ИРИД-2, выпускаемый производственным предприятием «ИРИД», г. Новочеркасск, отличается от сепараторов с коллекторным двигателем применением в нем современной конструкции привода без коллектора и электрощеток, плавным запуском, простотой обслуживания, малыми размерами, оригинальным внешним видом. Кроме того, в сравнении с моделью «ИРИД 50-12», новый сепаратор может комплектоваться ручным механическим приводом, выпускаемым . В зависимости от условий эксплуатации владелец сепаратора самостоятельно выбирает электрический или механический привод, на котором лучше в данных условиях сепарировать молочные продукты.

Подробно принцип работы механизма рассмотрен при описании сепаратора РЗ-ОПС. Поэтому уточним только некоторые моменты эксплуатации этого сепаратора.

Смазка шестерен осуществляется за счет разбрызгивания масла из масляной ванны, а смазка ведущей пары – за счет захвата шестерней масла из стойки.

Вращение барабану передается от приводной рукоятки через шестерни и веретено. Регулировка веретена по высоте производится посредством шайб 1 и 2 на заводе-изготовителе.

Раскрутку барабана ручным механизмом до рабочих оборотов следует производить плавно, без рывков, постепенно увеличивая частоту вращения рукоятки до 65...75 оборотов в минуту. При достижении номинальных оборотов в маслоуказателе появится масло. Верхний предел частоты вращения барабана не контролируется, поэтому не следует вращать рукоятку с частотой, превышающей 65...75 об/мин.

Перед началом сепарирования необходимо крепление ручного механизма сепаратора к рабочему столу произвести в следующем порядке:

– рабочий стол устанавливают по уровню;

– положив на рабочий стол крышку 4 (рис. 13), наливают в нее машинное масло, индустриальное масло марки И-12А или И-20А ГОСТ 20799-88 в количестве 150 граммов;

– устанавливают на крышку 4 механизм сепаратора и закрепляют его к рабочему столу шурупами 3.

При работе с ручным приводом:

– при появлении постороннего шума или дрожания в сепараторе работу необходимо прекратить и устранить причину неисправности;

– запрещается вращать рукоятку сепаратора с частотой более 75 об/мин.

После выхода барабана на рабочий режим для прогревания распределительного устройства и барабана необходимо пропустить через сепаратор не менее 1 л воды, нагретой до температуры 40...50 °С.

Не уменьшая частоту вращения рукоятки, закрыть кран и налить молоко в приемник до отметки уровня молока, после чего открыть кран и начать сепарирование. По мере необходимости добавлять в молокоприемник новые порции молока.

Электропривод сепаратора ИРИД-2 имеет такое же устройство, как и в сепараторе ИРИД-50-12, поэтому основные приемы работы и технические данные у них одинаковые. Остается и общим правило – для сепарирования необходимо использовать только свежее процеженное молоко (парное или подогретое до 35...45 °С). В случае длительного сепарирования необходимо периодически разбирать и промывать барабан.

Примечание. Заводом-изготовителем механизма ручного привода сепараторов, , рекомендуется в новом сепараторе через 40...50 часов работы произвести в картере станины замену масла на свежее для удаления продуктов приработки деталей.

Перед сливом масла из картера станины необходимо механизм сепаратора отсоединить от рабочего стола. После чего масло из крышки 4 (рис. 13) удаляется. Последующая заливка масла производится один раз в полгода.

При съеме барабана возможно смещение веретена вверх по оси и выход зубьев веретена из зацепления. При повторном процессе сепарирования необходимо убедиться в плавности их зацепления, регулируя рукояткой и вращением барабана от руки по часовой стрелке.

Один раз в полгода необходимо также проверять затяжку винтов М6х12 . Они должны быть затянуты до отказа. После затяжки винтов углубления целесообразно замазать пластилином. В случае разборки сепаратора следует обеспечить соприкосновение стойки 5 с шестерней 6.
