Резервуары стальные горизонтальные (стр. 6 )

7.2 Все работы по наладке и ремонту резервуаров, а также техническому обслуживанию необходимо осуществлять при отключенном оборудовании (устройствах).

7.3 При наполнении в резервуарах должно быть оставлено незаполненное пространство в размере не менее 5% от вместимости из расчета, чтобы нефтепродукт не заполнял весь вну-тренний объем резервуара при температуре 55 °С.

Точный расчёт заполнения - согласно ГОСТ 26319.

7.4 При проведении осмотров и ремонтов резервуара необходимо открыть люк резервуара для тщательного проветривания и удаления газов.

Очистку и мойку внутренней поверхности резервуара следует производить при открытом сливном устройстве.

7.5 Эксплуатация резервуара не допускается если:

- он неисправен;

- отсутствует или нарушено заземление;

- при замерах выявлено недопустимое утонение стенок;

- при осмотрах на внутренней и наружной поверхностях резервуара выявлены трещины, выпучины, надрывы, отдутия;

- в сварных швах выявлены дефекты сварки, трещины, надрывы, протравления;

- скорость коррозии стенок может привести к уменьшению толщины стенок резервуара до величин ниже расчётных до срока следующего осмотра.

8 Гарантии изготовителя

8.1 Изготовитель гарантирует соответствие резервуаров требованиям настоящих технических условий при соблюдении правил эксплуатации, хранения и транспортирования.

8.2 Гарантийный срок эксплуатации – не менее 18 мес. со дня ввода в эксплуатацию, но не более 24 мес. после отгрузки с предприятия-изготовителя.

Гарантийный срок хранения – не менее 2 лет.

8.3 В период гарантийного срока изготовитель осуществляет гарантийный ремонт резервуара или вышедшей из строя составной части (устройства).

Не принимаются претензии по продукции, имеющей внешние повреждения.

8.4 Гарантийный срок эксплуатации на комплектующие изделия устанавливается равным гарантийному сроку резервуара.

Приложение А

Типовое конструктивное исполнение резервуаров

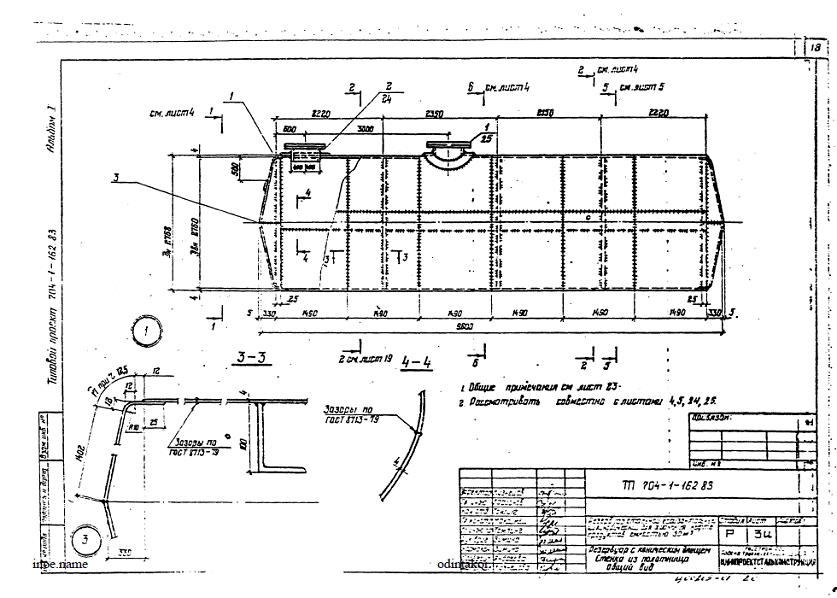

1 – Резервуар с коническим днищем вместимостью 75 м3

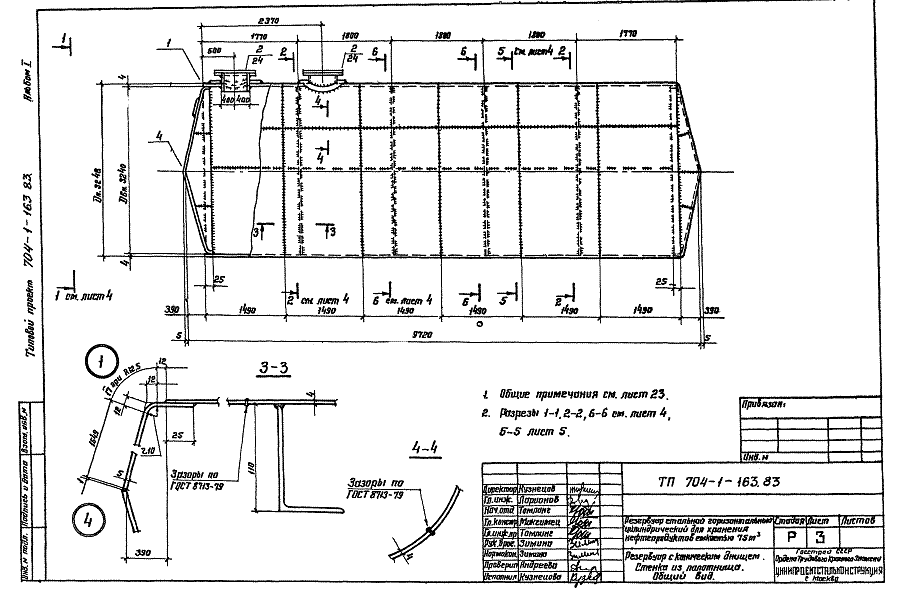

2 – Резервуар с коническим днищем вместимостью 50 м3

Приложение Б

1 - Перечень рекомендуемых средств измерений, испытательного

и вспомогательного оборудования, необходимых для контроля качества

резервуаров и их технические характеристики

Наименование	Технические характеристики
1)  Линейка металлическая по ГОСТ 427 2)  Рулетка металлическая по ГОСТ 7502 3)  Толщиномер «Константа» МК 4)  Секундомер 3-го класса 5)  Весы автомобильные НПВ 20 тонн по ГОСТ 29329 средний класс точности 6)  Манометр МТП-4УУ2 7)  Мерники 8)  Насос К8/18	Предел измерений 1 000 мм, цена деления 1 мм Предел измерений 20,0 м, цена деления 1 мм Цена деления 0,2 с ГОСТ 2405 2 разряда, V = 5, 10, 20, 50, 100, 200 дм³ по ГОСТ 8.400 ГОСТ 22247 Подача 8 м²/час, напор 18 метров

Приложение В

Перечень ссылочной нормативной документации

Обозначение документа	Наименование документа
1	2
ГОСТ 2.114-95 ГОСТ 2.601-2006 ГОСТ 8.346-2000 ГОСТ 9.014-78 ГОСТ 9.032-74 ГОСТ 9.104-79 ГОСТ 9.301-86 ГОСТ 9.402-2004 ГОСТ 12.0.004-90 ГОСТ 12.1.003-83 ГОСТ 12.1.004-91 ГОСТ 12.1.005-88 ГОСТ 12.1.007-76 ГОСТ 12.1.010-76 ГОСТ 12.1.012-90 ГОСТ 12.1.016-79 ГОСТ 12.1.018-93 ГОСТ Р 12.1.019-2009 ГОСТ 12.1.030-81 ГОСТ 12.2.003-91 ГОСТ 12.2.007.0-75 ГОСТ 12.2.032-78 ГОСТ 12.2.033-78 ГОСТ 12.2.063-81 ГОСТ 12.2.085-2002 ГОСТ 12.3.002-75 ГОСТ 12.3.003-86 ГОСТ 12.3.005-75 ГОСТ 12.3.009-76	ЕСКД. Технические условия ЕСКД. Эксплуатационные документы ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки ЕСЗКС. Временная противокоррозионная защита изделий. Общие требования ЕСЗКС. Покрытия лакокрасочные. Группы, технические требования и назначения ЕСЗКС. Покрытия лакокрасочные. Группы условий эксплуатации ЕСЗКС. Покрытия металлические и неметаллические неорганические. Общие требования ЕСКЗС. Покрытия лакокрасочные. Подготовка поверхностей перед окраской ССБТ. Организация обучения безопасности труда. Общие положения ССБТ. Шум. Общие требования безопасности ССБТ. Пожарная безопасность. Общие требования ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны Система стандартов безопасности труда. Вредные вещества Классификация и общие требования безопасности ССБТ. Взрывобезопасность. Общие требования ССБТ. Вибрационная безопасность. Общие требования ССБТ. Воздух рабочей зоны. Требования к методикам измерения концентраций вредных веществ ССБТ. Пожаровзрывобезопасность статического электричества. Общие требования ССБТ. Электробезопасность. Общие требования и номенклатура видов защиты ССБТ. Электробезопасность. Защитное заземление, зануления ССБТ. Оборудование производственное. Общие требования безопасности ССБТ. Изделия электротехнические. Общие требования безопасности ССБТ. Рабочее место при выполнении работ сидя. Общие эргономические требования ССБТ. Рабочее место при выполнении работ стоя. Общие эргономические требования ССБТ. Арматура промышленная трубопроводная. Общие требования безопасности Сосуды, работающие под давлением. Клапаны предохранительные. Требования безопасности ССБТ. Процессы производственные. Общие требования ССБТ. Работы электросварочные. Требования безопасности ССБТ. Работы окрасочные. Общие требования безопасности ССБТ. Работы погрузочно-разгрузочные. Общие требования безопасности
Продолжение перечня
1	2
ГОСТ 12.4.009-83 ГОСТ 12.4.011-89 ГОСТ 12.4.021-75 ГОСТ 12.4.040-78 ГОСТ 14.201-83 ГОСТ 14.205-83 ГОСТ Р 15.201-2000 ГОСТ 15.309-98 ГОСТ 17.1.1.01-77 ГОСТ 17.1.3.13-86 ГОСТ 17.2.1.04-77 ГОСТ 17.2.3.02-78 ГОСТ 26.008-85 ГОСТ 26.020-80 ГОСТ 2789-73 ГОСТ 2991-85 ГОСТ 9544-2005 ГОСТ 10198-91 ГОСТ 10354-82 ГОСТ 12969-67 ГОСТ 12971-67 ГОСТ 13372-78 ГОСТ 13841-95	ССБТ. Пожарная техника для защиты объектов. Основные виды. Размещение и обслуживание ССБТ. Средства защиты работающих. Общие требования и классификация ССБТ. Системы вентиляционные. Общие требования ССБТ. Органы управления производственным оборудованием. Обозначения Обеспечение технологичности конструкции изделий. Общие требования Технологичность конструкции изделий. Термины и определения Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения Охрана природы. Гидросфера. Использование и охрана вод. Основные термины и определения Охрана природы. Гидросфера. Общие требования к охране поверхностных вод от загрязнения Охрана природы. Атмосфера. Источники и метеорологические факторы загрязнения, промышленные выбросы. Термины и определения Охрана природы. Атмосфера. Правила установления допустимых выбросов вредных веществ промышленными предприятиями Шрифты для надписей, наносимых методом гравирования. Исполнительные размеры Шрифты для средств измерений и автоматизации. Начертания и основные размеры Шероховатость поверхности. Параметры и характеристики Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия Арматура трубопроводная запорная. Нормы герметичности затворов Ящики деревянные для грузов массой св. 200 до 20000 кг. Общие технические условия Пленка полиэтиленовая. Технические условия Таблички для машин и приборов. Технические требования Таблички прямоугольные для машин и приборов. Размеры Сосуды и аппараты. Ряд номинальных объемов Ящики из гофрированного картона для химической продукции. Технические условия
ГОСТ 14192-96 ГОСТ 14249-89 ГОСТ 15150-69 ГОСТ 15846-2002	Маркировка грузов Сосуды и аппараты. Нормы и методы расчета на прочность Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды Продукция, отправляемая в районы Крайнего Севера и труднодоступные районы. Упаковка, маркировка, транспортирование и хранение
Продолжение перечня
1	2
ГОСТ 16504-81 ГОСТ 16536-90 ГОСТ 17032-71 ГОСТ 17516.1-90 ГОСТ 18573-86 ГОСТ 19433-88 ГОСТ 21140-88 ГОСТ 23170-78 ГОСТ 24297-87 ГОСТ 24444-87 ГОСТ 25347-82 ГОСТ 26179-84 ГОСТ 26319-84 ГОСТ 26656-85 ГОСТ 26828-86 ГОСТ 30772-2001 ГОСТ Р 12.4.026-2001 ГОСТ Р 50460-92 ГОСТ Р 51330.5-99 ГОСТ Р 51330.11-99 ГОСТ Р 51474-99 ГОСТ Р 52543-2006 ГОСТ Р 52630-2006 ГОСТ Р 52857.1-2007/ ГОСТ Р 52857.12-2007 ГОСТ Р 52760-2007 ГОСТ Р 52910-2008/ГОСТ 31385-2008 ГОСТ Р МЭК 60204.1-2007 ОСТ 26.291-94 ГН 2.2.5.1313-03 ГН 2.1.6.1338-03 СанПиН 2.1.7.1322-03	Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения Ящики деревянные для продукции автомобильной промышленности. Технические условия Резервуары стальные горизонтальные для нефтепродуктов. Типы и основные размеры Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам Ящики деревянные для продукции химической промышленности. Технические условия Грузы опасные. Классификация и маркировка Тара. Система размеров Упаковка для изделий машиностроения. Общие требования Входной контроль продукции. Основные положения Оборудование технологическое. Общие требования монтажной технологичности Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки Основные нормы взаимозаменяемости. Допуски размеров свыше 10000 до 40000 мм Грузы опасные. Упаковка Техническая диагностика. Контролепригодность. Общие требования Изделия машиностроения и приборостроения. Маркировка Ресурсосбережение. Обращение с отходами. Термины и определения ССБТ. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний Знак соответствия при обязательной сертификации. Форма, размеры и технические требования Электрооборудование взрывозащищенное. Часть 4. Метод определения температуры самовоспламенения Электрооборудование взрывозащищенное. Часть 12. Классификация смесей газов и паров с воздухом по безопасным экспериментальным максимальным зазорам и минимальным воспламеняющим токам Упаковка. Маркировка, указывающая на способ обращения с грузами Гидроприводы объемные. Требования безопасности Сосуды и аппараты стальные сварные. Общие технические условия Сосуды и аппараты. Нормы и методы расчетов на прочность Арматура трубопроводная. Маркировка и отличительная окраска Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия Безопасность машин. Электрооборудование машин и механизмов. Часть 1. Общие требования Сосуды и аппараты стальные сварные. Общие технические условия Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны ПДК загрязняющих веществ в атмосферном воздухе населенных мест Гигиенические требования к размещению и обезвреживанию отходов производства и потребления

Продолжение перечня
1	2
СНиП 41-01-2003 СНиП 2.03.11-85 СНиП 12-03-2001 СНиП II-23-81 СНиП 3.01.04-87 СП 53-102-2004 СП 53-101-98 МУ 2.1.7.730-99 ПБ 03-576-03 ПБ 03-584-03 ПБ 09-560-03 СП 2.2.21327-03	Отопление, вентиляция и кондиционирование Строительные нормы и правила. Защита строительных конструкций от коррозии Безопасность труда в строительстве. Часть 1. Общие требования Строительные нормы и правила. Стальные конструкции Приемка в эксплуатацию законченных строительством объектов. Основные положения Общие правила проектирования стальных конструкций Изготовление и контроль качества стальных строительных конструкций Гигиеническая оценка качества почвы населенных мест Правила устройства и безопасной эксплуатации сосудов, работающих под давлением Правила проектирования, изготовления и приемки сосуды и аппараты стальные сварные Правила промышленной безопасности нефтебаз и складов нефтепродуктов Санитарные правила. Гигиенические требования к организации техпроцессов производственного оборудования и рабочему инструменту

Лист регистрации изменений настоящих технических условий

Изменение	Номера листов (страниц)	Всего листов (страниц)	№ документа	Входящий № сопрово-дительного документа	Подпись	Дата
измененных	замененных	новых	изъятых
1	2	3	4	5	6	7	8	9	10
