Комплект контрольно-измерительных материалов по учебной дисциплине ОП.03. Электротехника и электроника (стр. 35 )

А

Рисунок 11.1 – Схема соединения «треугольником»

При этом соединении фазные напряжения становятся равными линейным

Uл=Uф (11.1)

По линейным проводам проходят линейные токи Iл: IА, IВ, IС. По фазам проходят фазные токи Iф: IАВ, IВС, IСА.

При равномерной нагрузке фазные токи меньше линейных в 1,73 раза

(11.2)

(11.3)

При неравномерной нагрузке линейные токи определяют по векторной диаграмме (рисунок 11.2) разностью фазных токов

(11.4)



(11.5)



(11.5)

Iс

Uав

IСА

-IВС

-IСА

Iа

IАВ

Uса

IВС

-IАВ

Uвс

Iв

Рисунок 11.2 – Векторная диаграмма при соединении «треугольником»

Порядок выполнения работы

1 Собрать цепь согласно рисунку 11.3.

2 Установить равномерную нагрузку фаз, для чего в фазе СА закоротить сопротивление R14.

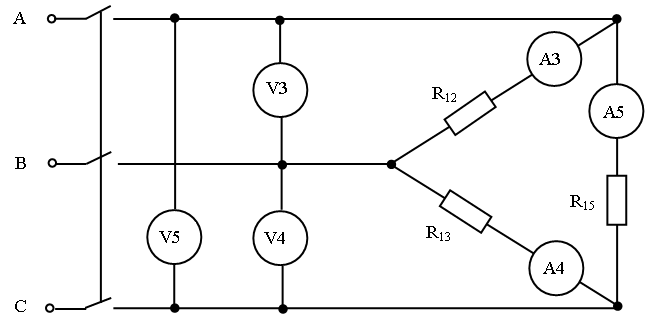

Рисунок 11.3 - Схема соединения приборов

3 Измерить с помощью вольтметров фазные (они же линейные) напряжения Uф и с помощью амперметров фазные токи Iф. Показания приборов занести в таблицу 11.1.

4 Установить неравномерную нагрузку (последовательно с R15 в фазе СА включить R14) и измерения повторить. Показания приборов занести в таблицу 11.1.

Таблица 11.1 - Результаты измерений и расчётов

Режим работы цепи	Измерено	Вычислено
UАВ	UВС	UСА	IАВ	IВС	IСА	IА	IВ	IС
В	мА
Равномерная нагрузка
Неравномерная нагрузка

5 В графической части выбрать масштабы тока и напряжения и построить векторные диаграммы, из которых определить линейные токи цепи.

Для определения численного значения измерить длину каждого вектора линейного тока и умножить её на масштаб. Результаты занести их в таблицу 11.1.

6 В заключении пояснить принцип определения токов в линейных проводах.

Содержание отчета

1 Тема и цель занятия.

2 Оборудование.

3 Схема электрической цепи.

4 Таблица результатов измерений и расчетов.

5 Графическая часть, содержащая векторные диаграммы.

6 Вывод о проделанной работе.

Контрольные вопросы

4  Дайте определение равномерной и неравномерной нагрузке?

5  Как определить линейные токи при неравномерной нагрузке фаз?

6  Каково соотношение между фазным и линейным напряжением при соединении «треугольником»?

7  Как определить линейные токи при равномерной нагрузке фаз?

8  В каком случае ток и напряжение на фазе будут иметь одинаковое направление на векторной диаграмме?

Лабораторная работа №12

Ознакомление с устройством электроизмерительных приборов

Цель: практически изучить конструкцию приборов наиболее распространённых систем.

Оборудование: прибор магнитоэлектрической системы, прибор электромагнитной системы.

Краткие теоретические сведения

Для производства измерений используют приборы различных систем. Наиболее распространенными в цепях постоянного тока являются приборы магнитоэлектрической системы (рисунок 12.1), в цепях переменного тока – электромагнитной (рисунок 12.2).

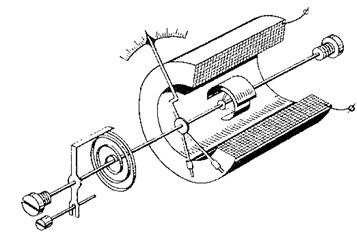

Рисунок 12.1 Рисунок 12.2

Измерительный механизм прибора магнитоэлектрической системы состоит из постоянного магнита и магнитопровода с полюсными наконечниками. Между ними установлен строго центрированный стальной цилиндр.

Подвижной частью измерительного механизма служит легкая алюминиевая рамка с обмоткой из тонкой изолированной медной или алюминиевой проволоки. Рамка установлена в зазоре, не касаясь полюсных наконечников и стального цилиндра. С торцовых сторон к рамке приклеены специальные буксы, в которые вставлены стальные керны. Они являются полуосями рамки. Концы кернов упираются в подпятники.

Концы обмотки рамки соединены со спиральными пружинами, предназначенными для создания противодействующего момента жестко скрепленными с полуосями. На передней полуоси рамки укреплена указательная стрелка с балансными грузиками. Спиральная пружина соединена с рычажком корректора. Над измерительным механизмом размещена шкала.

Неподвижная часть электромагнитного прибора представляет собой круглую катушку с обмоткой. Внутри ее укреплен неподвижный стальной сердечник. Подвижной частью прибора служит ось, к которой прикреплен подвижный стальной сердечник. На оси установлена стрелка, перемещающаяся вдоль шкалы. С осью через спиральную пружину соединен корректор.

Порядок выполнения работы

1 Путём внешнего осмотра определить технические характеристики приборов магнитоэлектрической и электромагнитной систем, занести их в таблицу 11.1.

Таблица 11.1 - Технические характеристики приборов

Название прибора	Система прибора	Тип прибора	Род и характер измеряемой величины	Класс точности	Границы измерения	Цена деления	Категория защиты	Группа эксплуатации	Заводской номер	Год выпуска	Напряжение испытания изоляции

2 Снять корпус и детально изучить устройство приборов. Конструктивные особенности приборов занести в таблицу 11.2.

Таблица 11.2 - Конструктивные особенности приборов

Название прибора	Корпус	Тип шкалы	Тип стрелки	Система успокоения	Наличие корректора	Положение прибора при измерении	Примечание
конструк-ция	материал

3 Указать характерные отличия приборов магнитоэлектрической системы от приборов электромагнитной системы.
