Комплект контрольно-измерительных материалов по учебной дисциплине ОП.03. Электротехника и электроника (стр. 4 )

Работа выполняется на отдельных листах, со штампом института в левом верхнем углу. Продолжительность работы не более 45 минут. Выполняется работы при полной самостоятельности и отсутствии учебной литературы, конспектов и т. п.

Задания на директорскую контрольную работу (Приложение З) разработаны в шести вариантах. Правильно выполненная на 100% работа оценивается «отлично», на 90%– «хорошо», на 60-80% – «удовлетворительно», менее 60% - «неудовлетворительно».

4.2.2 РУБЕЖНЫЙ КОНТРОЛЬ



Контрольная работа

Контрольная работа – одна из форм рубежной проверки и оценки усвоенных знаний, получения информации о характере познавательной деятельности, уровня самостоятельности и активности студентов в учебном процессе.

В курсе дисциплины согласно Рабочей программе предусмотрено выполнение обязательной контрольной работы по теме «Электрические цепи постоянного тока» (Приложение И).

Выполняется контрольная работа в индивидуальных тетрадях в течение 2х академических часов.

Правильно рассчитанная на 100% и оформленная работа оценивается «отлично». Если оформление работы не соответствует требованиям (нет пояснения к расчетам, схема выполнена без соблюдения ГОСТа, не указаны направления токов) или допущена ошибка, незначительно искажающая результат расчета, то работа оценивается на «хорошо».

Если процент правильности решения менее 60% работа оценивается «неудовлетворительно». Во всех остальных случаях работа оценивается «удовлетворительно».

4.2.3 ПРОМЕЖУТОЧНЫЙ КОНТРОЛЬ



Формой промежуточной аттестации является экзамен по темам дисциплины, для которого разработаны теоретические вопросы и практические задания (Приложение К).

Условием допуска к экзамену является успешное освоение обучающимся всех элементов программы дисциплины

5 КОНТРОЛЬНО-ОЦЕНОЧНЫЕ МАТЕРИАЛЫ ДЛЯ ПРОМЕЖУТОЧНОЙ АТТЕСТАЦИИ ПО УЧЕБНОЙ ДИСЦИПЛИНЕ

5.1 Задание для экзаменующегося

Внимательно прочесть задания экзаменационного билета. На подготовку ответа дается 40 минут. Если для ответа необходимы справочные данные, схемы выпрямителей, рисунки с устройством электроизмерительных приборов, макеты электрических машин, то студент может ими воспользоваться, они предоставляются экзаменатором.

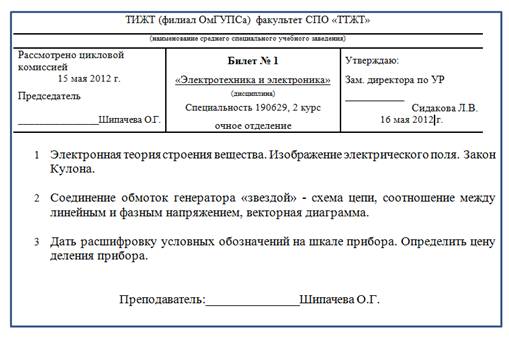

Пример экзаменационного билета

Образец ответа

Вопрос 1

Теория, объясняющая электрические свойства тел, наличием в них электронов и их движением, носит название электронной теорией.

Все вещества состоят из молекул, а молекулы из атомов. Атом представляет собой ядро, окруженное оболочкой. Ядро представляет собой монолит, состоящий из протонов и нейтронов.

Оболочка образована из постоянно движущихся с очень большой скоростью мельчайших частиц – электронов. Количество электронов в атомах различных веществ неодинаково. Поскольку электроны вращаются вокруг ядра с большой скоростью, они не могут оторваться от ядра.

Ядро и электроны обладают энергией. Ядро имеет положительную энергию, электроны – отрицательную. Если величина энергии ядра и электронов в атоме одинакова, то такой атом является нейтральным. Но если атом теряет один или несколько электронов, то положительная энергия преобладает и атом превращается в положительный ион. Если атом принимает один или несколько электронов, то превращается в отрицательный ион. Процесс превращения атомов в ионы называется ионизацией.

Если в объёме тела преобладает положительная или отрицательная энергия, то говорят что тело заряжено. Количество электричества, содержащегося в заряженном теле, называется зарядом. Величина заряда обозначается в системе СИ – Q, q, а единица измерения Кл (Кулон).

вокруг любого неподвижного заряженного тела существует электрическое поле. Увидеть электрическое поле невозможно, а судить о наличие его можно по механическим силам, которые испытывают неподвижные заряженные тела, вносимые в это поле.

На рисунках электрическое поле изображается электрическими силовыми линиями, которые начинаются на положительном заряде и заканчиваются на отрицательном

Поэтому разноименные заряды, расположенные на небольшом расстоянии друг от друга, притягиваются друг к другу. Одноименные заряды, вследствие встречного направления силовых линий электрического поля, отталкиваются.

Закон Кулона устанавливает зависимость между неподвижными заряженными телами:

Сила взаимодействия двух неподвижных заряженных тел пропорциональна произведению величин зарядов, обратно пропорциональна квадрату расстояния между ними и зависит от среды

где Q1, Q2 – величины зарядов, Кл;

R – расстояние между центрами зарядов, м;

εа – абсолютная диэлектрическая проницаемость среды.

Вопрос 2

А В С

А В С

Х У Z

0 N

Для соединения обмоток генератора «звездой» необходимо концы фаз Х, У, Z соединить в одну точку. Эта точка называется нулевой или нейтральной и из неё выводят нулевой провод (нейтральный). К началам фаз А, В, С присоединяют провода, называемые линейными. Соединение производят в щитке генератора (клеммной коробке).

UСА

UАВ

UА

От источника, соединенного «звездой», выходит четыре провода: три линейных – А, В, С и один нулевой (или нейтральный) 0 или N.



UВС

На электрической схеме обмотки (фазы) расположены под углом 120о друг к другу.

При возникновении электродвижущей силы в каждой фазе, между началом и концом фазы появляется напряжение, называемое фазным Uф. Фазные напряжения: UА, UВ, UС – измеряются между линейным проводом и нулевым.

Снимать напряжение можно не только между началом и концом фаз, но и между любыми двумя линейными проводами. Эти напряжения называют линейными Uл: UАВ, UВС, UСА.

UСА

При соединении обмоток «звездой» линейное напряжение больше фазного в 1,73 раза, т. е. в

UАВ

UА



Векторная диаграмма напряжений при соединении «звездой»
