Комплекты оборудования для напольного выращивания бройлеров и ремонтного молодняка кур мясных пород (стр. 2 )

В первые пять дней цыплята получают корм из кормушек-противней Л-1 (рис. 5, а) из оцинкованной стали или полимерных материалов, имеющих форму квадрата со стороной 322 мм и отогнутыми бортами высотой 18 мм, чтобы цыплята не повреждались об их кромку. Противень Л-1 обслуживает 100 цыплят. Корма загружают вручную.

Для цыплят с пяти дней до двухнедельного возраста используют желобковые кормушки типа К-1А (рис. 5, б), выполненные из оцинкованной стали. Верхний край желоба немного отогнут внутрь, чтобы корм не разбрасывался клювами цыплят. На кормушках установлены вертушки, которые не позволяют цыплятам залезать внутрь кормушки и садиться на нее. В зависимости от возраста цыплят вертушки устанавливают на разной высоте в отверстиях торцевых стенок кормушки. Кормушка К-1А имеет длину 700 мм, ширину 95 мм, высоту 52 мм. Кормушка устанавливается в птичнике на 50…80 цыплят.

Поят цыплят начального периода выращивания из вакуумных поилок ПВ (рис. 5, в). Их используют и для подачи цыплятам витаминов, антибиотиков и других необходимых препаратов, растворяемых в воде.

После трехнедельного возраста желобковые кормушки, вакуумные поилки и ограждения брудеров убирают, дезинфицируют и переносят в изолированное помещение.

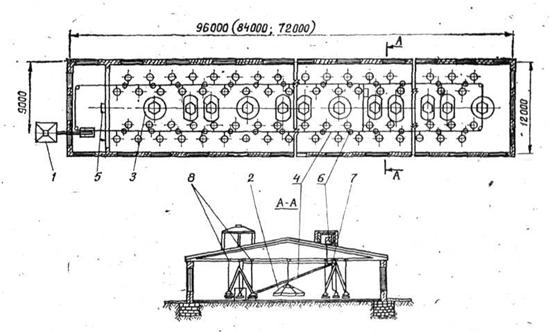

Рис. 3. Схема размещения комплекта оборудования для выращивания ремонтного молодняка кур

в возрасте от 1 до 140 дней КРМ-11:

1 – бункер хранения сухих кормов; 2 – брудер; 3 – ограждение с набором оборудования; 4 – кормораздатчик; 5 – шкаф управления; 6 – система поения; 7 – система подвески однопроводная; 8 – система подвески двухпроводная.

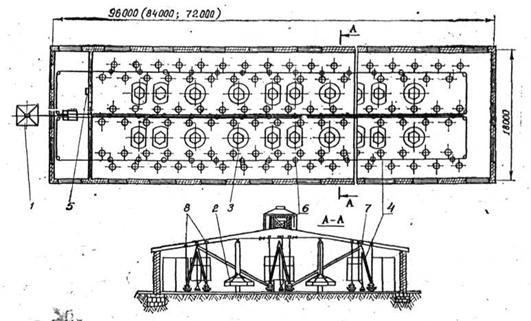

Рис. 4. Схема размещения комплекта оборудования для выращивания ремонтного

молодняка кур в возрасте от 1 до 140 дней КРМ-18,5:

1 – бункер БСК-10; 2 – брудер; 3 – ограждение с набором оборудования; 4 – кормораз-

датчик; 5 – шкаф управления; 6 – система поения; 7 – система подвески однопроволочная;

8 – система подвески двухпроволочная.

Рис. 5. Оборудование для цыплят первого возраста:

а – кормушка-противень Л-1; б – кормушка желобковая К-1А:

1 – стенка торцевая; 2 – вертушка; 3 – желоб; в – поилка вакуум-

ная ПВ: 1 – резервуар; 2 – поддон; 3 – прорезь.

Технические характеристики составных частей оборудования ЦБК-10В, ЦВК-20В показаны в табл. 3, а оборудования КРМ-11 и КРМ-18,5 – в табл. 4.

Таблица 3. Технические характеристики составных частей оборудования ЦБК-10В и ЦБК-20В

Показатели	ЦБК-10В	ЦБК-20В
Для зданий размером, м
12´84	12´72	18´96	18´84	18´72
1	2	3	4	5	6
Бункер хранения сухих кормов: колич. на комплект	БСК-10
1	1	1	1	1
Кормораздатчик: колич. на комплект	РТШ-1	РТШ-2
1	1	1	1	1
Брудер электрический: колич. на комплект	БП-1А
20	16	40	32	28
Кормушка желобковая: колич. на комплект масса, кг	К-1А
100	80	200	160	140
Не более 1,5
Поилка вакуумная: колич. на комплект вместимость, л уровень воды, мм диаметр чаши, мм	ПВ-1
100	80	200	160	140
2…3
15…20
180

Окончание табл. 3

1	2	3	4	5	6
Система поения:	СПА-3	СПА-4
колич. поилок вместимость поилок, л уровень воды в поилке, мм число цыплят на одну поилку масса, кг	96	78	144	128	104
1,5
20…40
До 150	До 150
Не более 2,0
Противень. колич. на комплект
100	80	200	160	140
Система проволочной подвески.	СПП-1
колич. на комплект	3	3	4	4	4
Система проволочной подвески. колич. на комплект	ССП-2
6	6	12	12	12
Электрооборудование	Трехфазная сеть 380В, 50 Гц
Шкаф управления	ЦБК-10В-04.000-01	ЦБК-20В-04.000

Таблица 4. Технические характеристики частей оборудования КРМ-11

и КРМ-18,5, размещенных в цехах различной площади

Показатели	КРМ-11	КРМ-18,5
Для зданий размером, м
12´96	12´84	12´72	18´96	18´84	18´72
1	2	3	4	5	6	7
Бункер хранения сухих кормов: колич. на комплект	БСК-10
1	1	1	1	1	1
Кормораздатчик:	РТШ-1	РТШ-2
число на комплект	1	1	1	1	1	1
число кормушек КЦБ-2	240	210	170	360	315	255
Брудер электрический:	БП-1А
число на комплект	24	20	16	36	32	28
Кормушка желобковая:	К-1А
число на комплект	120	100	80	190	160	140
вместимость, дм3	До 1
габариты, мм:
длина	700
ширина	100
высота	52
масса, кг	Не более 1
Поилка вакуумная:	ПВ-1
число на комплект	120	100	80	190	160	140
вместимость, л	2…3
уровень воды, мм	15…20
диаметр чашки, мм	Не более 180
число цыплят на поилку	Не более 70
масса, кг	Не более 1,5
Противень:	Л-1
число на комплект	120	100	80	190	160	140

Окончание табл. 4

1	2	3	4	5	6	7
Система поения:	СПА-2	СПА-3
число поилок на комплект	88	76	64	132	114	96
давление воды на вводе, Па	(3…5)·104
вместимость поилки, л	1,5 л
уровень воды в поилке, мм	20…40
фронт поения поилки, мм	119,3
число цыплят на поилку	До 150
масса поилки, кг	Не более 2,0
Система проволочной подвески:	СПП-1
число на комплект	2	2	2	3	3	3
Система проволочной подвески:	СПП-2
число на комплект	6	6	6	10	10	10
Электрооборудование:	Сеть трехфазная 380 В, 50 Гц
шкаф управления	ЦБК-20В-04.000-01	ЦБК-20В-04.000
число шкафов на комплект	1	1	1	1	1	1

Комплекты оборудования КРМ-9, КРМ-12, КРМ-14, КРМ-18 отличаются от комплектов КРМ-11 и КРМ-18,5 тем, что число кормушек, поилок и брудеров в них иное.
