2. Система поения птицы при напольном

ее содержании типа СПА

Система поения типа СПА с чашечными автопоилками АКП-1,5 (рис. 6) предназначена для обеспечения водой цыплят в возрасте от 15 дней и до конца их выращивания. В нее входят водяной бак 7, линии водопроводов 2 и чашечные автопоилки АКП-1,5. Систему поения используют и для введения в воду лекарственных и других препаратов.

Водяной бак 7 служит для поддержания постоянного давления воды в системе, а также растворения лекарственных и других препаратов, предназначенных для птицы. Бак сварен из листовой стали и имеет прямоугольную форму. Сбоку бака вмонтирован клапан, к которому подводится труба от водопроводной магистрали. В днище бака вварен штуцер для подсоединения к водопроводу 2 и сливная труба. Линии водопроводов 2 подвешивают к потолочному перекрытию здания, используя системы проволочной подвески. Вдоль линии водопроводов к тем же системам проволочной подвески подвешивают чашечные поилки 5 с помощью шнура или капроновой лески 3. Подсоединение чашечных поилок 5 к водопроводам 2 осуществляют гибкой резиновой трубкой 6.

Рис. 6. Система поения с чашечными автопоилками АКП-1,5: 1 – пробка резиновая; 2 – водопровод; 3 – шнур; 4 – муфта; 5 – поилка чашечная АКП-1,5;

6 – трубка подвода воды к поилке; 7 – бак.

Чашечная автопоилка АКП-1,5 (рис. 7) представляет собой чашку 2 диаметром 380 мм и глубиной 55 мм с высоким конусом, в которую сверху вставлен корпус 15 клапана, зафиксированный гайкой 14. В корпус помещена трубка 10 в сборе с клапаном 13, на которую надеты резиновые седла 8, пружина 12 и штуцер 11. Снаружи на трубку навинчена головка 7. Соединение трубки 10 с головкой 7 уплотнено прокладкой 9.

Подвешивают поилку на капроновом шнуре 4, второй конец которого прикрепляют к треугольной подвеске 3, образуя петлю куда заведен крюк 6. Крюк вставляют в отверстие головки автопоилки. Для предотвращения от раскачивания чашки поилки в корпус клапана 15 снизу вставляют штырь 18, закрепленный втулкой 17 и гайкой 16, или навешивают на штырь специальную гидробалластную емкость (полимерный сосуд), заполненную 2,5 л воды. В первом варианте штырь 18 нижним концом опущен в трубку 1, которая закреплена в углублении пола, а при наличии гидробалластной емкости поилка остается свободно подвешенной, что снижает трудоемкость при ветеринарно-санитарной обработке системы поения.

Комплекты оборудования оснащены системой проволочной подвески типа СПП. Каждая система состоит из проволоки диаметром 6 мм (одинарная – из одной нити, спаренная – из двух), протянутой под потолком и закрепленной у торцевых стен натяжными винтами с шайбами и гайками. Чтобы проволока не провисала, предусмотрено промежуточное ее крепление к потолочному перекрытию с помощью планок, расположенных с шагом 3000 или 6000 мм вдоль линий. Одинарная система (СПП-1) подвески предназначена для подвешивания к ней чашечных поилок и линий труб системы поения, спаренная система подвески (СПП-2) – для подвешивания к ней бункерных кормушек и линий кормопроводов кормораздатчика.

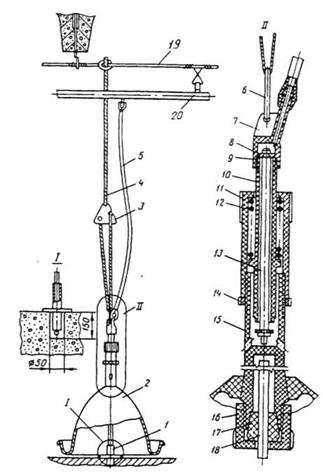

Рис. 7. Чашечная автопоилка АКП-1,5:

1 – трубка фиксирующая; 2 – чашка; 3 – подвеска; 4 – шнур;

5 – трубка гибкая присоединительная; 6 – крюк; 7 – головка;

8 – седло; 9 – прокладка; 10 – трубка; 11 – штуцер; 12 – пружина; 13 – стержень клапана; 14, 16 – гайки; 15 – корпус клапана;

17 – втулка; 18 – штырь; 19 – проволока; 20 – водопровод.

Работа поилок рассчитана на давление воды в магистрали, равное 5·104 Па. Их регулируют так, чтобы при уровне заполнения чаши на 20…30 мм происходило отключение подачи воды.

Рабочий процесс автопоилки АКП-1,5 протекает следующим образом: при отсутствии воды в чашке 2 клапан 13 открыт из-за подъема корпуса 15 пружиной 12. В этот момент корпус клапана давит на его нижнюю часть, заставляя клапан подняться относительно трубки 10, при этом между седлом 8 и верхней резиновой шайбой клапана образуется щель. Подъем стержня клапана 13 ограничивается зазором между ним и корпусом головки 7, которая навинчивается на трубку 10 при сборке клапана.

При наличии воды в системе она будет наполнять чашку 2, увеличивая вес подвижной части поилки. При глубине воды в чашке 2, равной 30 мм (дополнительный вес чашки составит при этом 1,5…2,0 кг), корпус клапана опустится за счет сжатия пружины 12 и его действие на подъем клапана прекратится. Под действием собственного веса клапана он опустится на седло 8 и перекроет вход воды в трубку 10 и ее излив в чашу 2.

По мере уменьшения воды в чашке под действием пружины 12 корпус 15 будет подниматься вверх, поднимая стержень клапана 13, и вода вновь будет изливаться в чашу поилки. Увеличивая предварительное сжатие пружины 12 за счет навинчивания штуцера 11 на корпус клапана 15 добиваются более раннего включения подачи воды в чашку и более позднего отключения ее подачи, т. е. увеличивают уровень воды в чашке 2, при свинчивании штуцера 11 с корпуса клапана 15 момент подачи воды будет происходить при меньшем уровне воды в чашке в процессе работы поилки.

Чтобы поилки не перекашивались под действием массы резиновых трубок 5 и не вызывали зависания их при движении штыря 18 в трубке фиксирующей 1, длину трубок делают на 200…300 мм больше расстояния от водопровода 20 до патрубка головки 7, на который одевается резиновая трубка 5 поилки при ее нижнем положении. Провисание трубки следует устранять, привязывая ее к подвеске поилки. Нижняя часть трубки, подсоединенная к штуцеру поилки, не должна провисать.

Комплекты оборудования ЦБК-12 и ЦБК-18 в отличие от комплектов ЦБК-10В, ЦБК-20В и ЦБК-30В оснащены кормораздатчиками РКД-Ф-2, а также желобковыми проточными поилками типа АП-2 вместо рассмотренных выше чашечных автопоилок АКП-1,5.

Желобковая поилка АП-2. Схема установки желобковой поилки АП-2 в птичнике приведена на рис. 8.

Она представляет собой сборный желоб 2 (глубиной 40 мм), который при помощи системы подвески подвешивают строго горизонтально к потолочному перекрытию вдоль птичника между линиями

Рис. 8. Схема желобковой поилки АП-2:

1 – спускная пробка; 2 – желоб поилки; 3 – кронштейн; 4 – стяжка; 5 – планка; 6 – зажим; 7 – канат; 8 – блок; 9 – ручная лебедка; 10 – водопровод; 11 – поплавковая камера; 12 – вертушка.

кормушек. Желоб состоит из отдельных секций длиной 2500 мм, которые соединяют при помощи винтов, кронштейнов 3, прокладок и накладок. К внутренним концам секций крепят поплавковые камеры 11, а к наружным концам – крайние желоба 2 с резиновыми пробками 1. На кронштейнах 3 над желобами устанавливают двухлопастные вращающиеся вертушки 12 для предотвращения посадки птицы на желоб, а следовательно, и загрязнения воды.

Система подвески состоит из лебедки 9, установленной на кронштейне, к барабанам которой прикреплен канат 7, перекинутый через ролики концевого блока 8, блок крепится к потолочному перекрытию. Поднимают и опускают поилку при помощи ручной лебедки 9.

Вода в желоба поилки подается под давлением (от сети или напорной емкости) через поплавковые камеры 11, соединенные рукавами 10 с подводящей линией, обеспечивающей поддержание постоянного уровня 10…20 мм в желобах.

Витамины и лекарственные препараты подают с водой через промежуточные бачки, установленные в птичнике, или вливают раствор непосредственно в поплавковые камеры поилок.

Желобковые поилки АП-2 имеют несколько больший расход воды по сравнению с чашечными поилками АКП-1,5. Однако чашечные поилки быстро загрязняются за счет большего водного зеркала, часто подтекают и вызывают повышенную влажность в птичнике.

Техническая характеристика поилки АП-2-000.ОА

Вместимость, л	до 35
Фронт поения, см	13000
Рабочее давление воды, Па	5·104
Обслуживаемое поголовье кур или цыплят, гол.	6500…8700
Масса, кг	до 300

3. Оборудование для раздачи кормов

комплектов типа ЦБК и КРМ

При напольном способе выращивания и содержания птицы с использованием комплектов оборудования ЦБК и КРМ корма раздают стационарными кормораздатчиками. Наиболее распространенными стационарными транспортерами-раздатчиками для птицы являются: цепочно-шайбовые (рис. 9, а) или тросошайбовые (рис. 9, б); цепные (рис. 9, в); спиральные и шнековые.

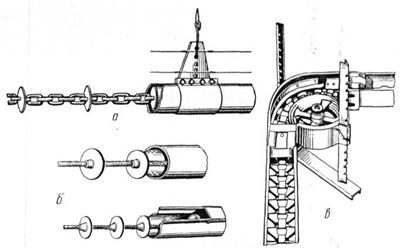

Рис. 9. Основные типы рабочих органов стационарных кормораздатчиков для птицы:

а) цепочно-шайбовый; б) тросошайбовый; в) цепной.

Кормораздатчики РТШ-1 и РТШ-2. Комплекты оборудования ЦБК-10В, ЦБК-20В, ЦБК-30В, КРМ-11 и КРМ-18,5 укомплектованы трубчатыми тросошайбовыми кормораздатчиками типа РТШ или РКД-Ф-2, предназначенными для механизированной загрузки самокормушек сухим кормом.
