Комплекты оборудования для напольного выращивания бройлеров и ремонтного молодняка кур мясных пород (стр. 4 )

Для поворота транспортирующего органа в кормопроводе имеется поворотное устройство 7, состоящее из двух кожухов, соединенных по периметру болтами. Внутри кожуха на двух подшипниках закрытого исполнения установлен блок, изготовленный из полублоков, соединенных болтами. В местах контакта с канатом на блоке установлены капроновые вставки. Поворотное устройство соединено с трубой встык четырьмя соединительными хомутами.

Транспортирующий орган представляет собой канат с залитыми на нем полиамидными дисками. Соединение каната в замкнутый контур предусмотрено посредством двух чашек и заклепочного соединения или же при помощи предварительно отожженных расплющенных гаек.

Работает кормораздатчик следующим образом. Из бункера привода-питателя корм шайбовым транспортером перемещается по кормопроводу и через отверстия в нем и телескопические спуски последовательно заполняет все кормушки. При заполнении последней кормушки весовой датчик отключает приводную станцию. При автоматическом режиме управления по мере склевывания корма приводная станция снова включается в работу весовым датчиком КЦБ-1-03.

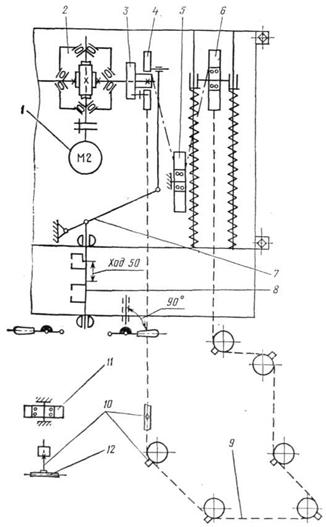

Рис. 10. Кинематическая схема кормораздатчика РТШ-1:

1 – электродвигатель; 2 – редуктор; 3 – ступица; 4 – звездочка приводная; 5 – колесо; 6 – звездочка натяжная; 7 – механизм привода ворошилки (от эксцентрика); 8 – ворошилка; 9 – канат с дисками; 10 – регулятор высоты; 11 – поворотное устройство; 12 – кормопровод.

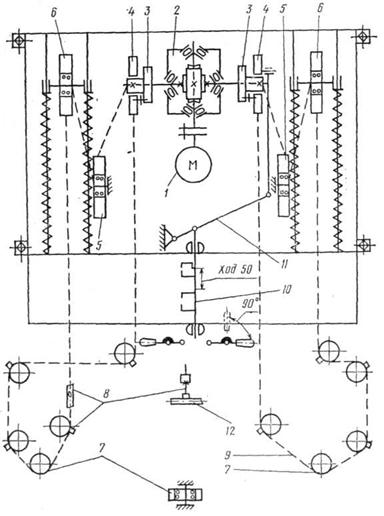

Рис. 11. Кинематическая схема кормораздатчика РТШ-2:

1 – электродвигатель; 2 – редуктор; 3 – ступица; 4 – звездочка приводная;

5 – колесо; 6 – звездочка натяжная; 7 – поворотное устройство; 8 – регулятор высоты; 9 – канат с дисками; 10 – ворошилка; 11 – механизм привода ворошилки (от эксцентрика); 12 – кормопровод.

Бункерные кормушки КЦБ-2-06А и КЦБ-2А-03 комплектов оборудования ЦБК и КРМ. Бункерные кормушки КЦБ-2-06А для цыплят и ремонтного молодняка кур и КЦБ-2А-03 для цыплят и кур-несушек показаны на рис. 12, а и 12, б. Кормушки КЦБ-2А-03 входят в комплект кормораздатчиков типа РТШ-1 и РТШ-2.

Для того чтобы цыплята привыкли к бункерным кормушкам и поилкам, их после семи дней с начала периода выращивания рекомендуется опустить вниз и включить в работу параллельно с работой противней Л-1, желобковой кормушки К-1А и вакуумной поилки ПВ-1.

Бункерные кормушки КЦБ-2-06А, КЦБ-2А-03 имеют вместимость 5,5. КЦБ-2-06А состоит из поддона 16, на котором размещены кольцо 2 и подножная сетка 1. К поддону прикреплена ось 8 посредством двух гаек 15 и шайб 3. Чаши 4 охватывают конус поддона с двух сторон. Бункер 7 в собранном виде с кронштейнами 13 и 14 и расширителем 5 закреплен на оси 8 крюком 9.

Подвешивают кормушку на шнуре 12 посредством крюка 10 и подвески 11. Высоту расположения кормушки регулируют так, чтобы верхняя кромка поддона по мере роста цыплят находилась примерно на уровне спины птицы.

Зазор между поддоном 16 и бункером 7 регулируют перемещением последнего по оси 8 с последующей фиксацией его крюком 9. В зависимости от сыпучести корма зазор делают таким, чтобы поддон был заполнен кормом на 1/3 его глубины, т. е. слой корма должен быть не более 22 мм. Большее заполнение приводит к потерям корма.

Кормушки КЦБ-2-06А со снятыми ограждениями 6 можно использовать вместо противней Л-1 и желобковых кормушек К-1А для выращивания цыплят в первые дни жизни.

Кормораздатчик РКД-Ф-2. Комплекты оборудования ЦБК-12 и ЦБК-18, КРМ-12 и КРМ-18 укомплектованы канатно-дисковыми кормораздатчиками РКД-Ф-2 с нижним расположением кормопроводов.

Кормораздатчик РКД-Ф-2 (рис. 13) предназначен для подачи комбикормов в кормушки ремонтного молодняка или родительского стада кур мясных пород при ограниченном (дозированном) их кормлении.

Кормораздатчик состоит из привода-питателя 1, поворотных устройств 3, кормопровода 12 с приводом 11, бункеров 8, транспортирующего комбикорм каната с дисками, механизма выдачи корма (рис. 14) в бункерные кормушки 8, весового датчика 13, системы подъема 2 кормопровода и другого электрооборудования.

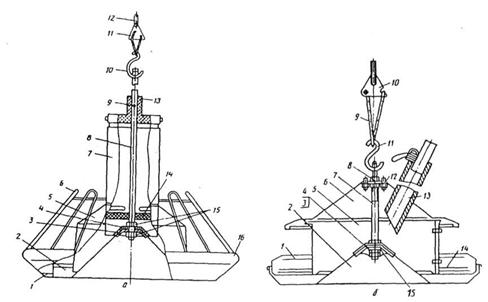

Рис. 12. Кормушки бункерные:

а – КЦБ-2-06А для цыплят и ремонтного молодняка кур: 1 – подножная сетка; 2 – кольцо; 3 – шайба; 4 – чаша; 5 – расширитель; 6 – ограждение; 7 – бункер; 8 – ось; 9, 10 – крюки; 11 – подвеска; 12 – шнур; 13, 14 – кронштейны; 15 – гайка; 16 – поддон; б – КЦБ-2А-03 для цыплят и кур-несушек: 1 – ободок; 2 – поддон; 3 – гайка; 4 – шайба; 5 – предохранитель; 6 – бункер; 7 – ось;

8 – кронштейн; 9 – шнур; 10 – подвеска; 11 – крюк; 12 – узел крепления; 13 – спуск телескопический; 14 – решетка; 15 – чаша; 16 – поддон.

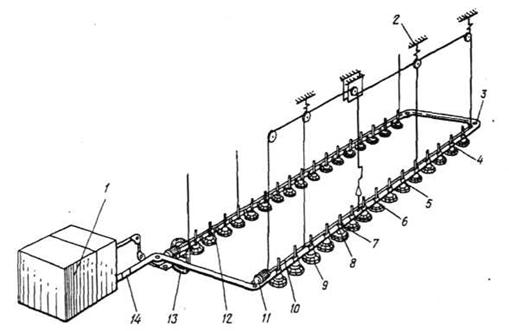

Рис. 13. Раздатчик кормов РКД-Ф-2:

1 – привод-питатель; 2 – система подъема кормопроводов; 3 – поворотное устройство; 4 – стойка; 5 – хомут механизма выдачи корма; 6 – держатель; 7 – рычаги; 8 – бункер кормушки с дозированной выдачей корма; 9 – поддон; 10 – штанга; 11 – привод бункера; 12 – кормопровод; 13 – весовой датчик; 14 – смотровое окно.

Привод-питатель кормораздатчиков типа РТШ и РКД. Привод-питатель предназначен для приема и подачи корма в кормопроводы кормораздатчика.

Привод-питатель (рис. 14) состоит из рамы, на которой установлен бункер 1. На платформе 13 рамы размещен привод 12. От привода через тягу 19, кулису 17, качалку 16 и шток приводится в движение ворошилка, которая служит для разрушения сводообразования корма в бункере 1. Качалка 16 вращается в оседержателях 14, имеющих капроновые вставки. На платформе установлено колесо 18, служащее обводным роликом. В нижней части рамы расположено натяжное устройство 10 для каната дискового рабочего органа. Работу привода и его остановку в аварийных режимах (порыв троса рабочего органа и др.) обеспечивает электрооборудование 9 привода-питателя. Лоток 8 предназначен для сбора кормов, выносимых канатом из кормопровода.

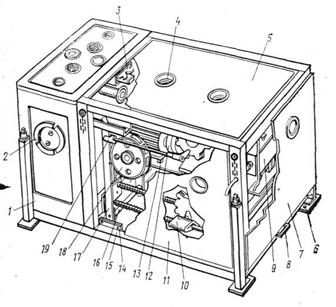

Рис. 14. Привод-питатель трубчатых раздатчиков корма

для птицы типа РТШ и РКД:

1 – бункер; 2 – люк; 3 – приспособление для рубки каната; 4 – карман; 5 – крышка; 6 – опора; 7 – ограждение; 8 – лоток; 9 – электрооборудование; 10 – устройство натяжное; 11 – капот; 12 – привод (ведущая приводная звездочка, установленная на ступице, посаженной на вал червячного редуктора); 13 – платформа; 14 – оседержатель; 15 – ось; 16 – качалка;

17 – кулиса; 18 – колесо (обводной ролик); 19 – тяга привода кулисы.

Привод-питатель с боков и сзади закрыт капотом 11 и ограждением 7, сверху – крышкой 5. Капоты 11 установлены на осях 15 и фиксируются защелками. Для снятия капота надо вынуть крышку 5, вытащить защелку, затем наклонить капот и снять его с осей. Для удобства монтажа на крышке 5, капоте 11 и ограждении 7 предусмотрены карманы 4. В верхней части рамы укреплено приспособление 3 – подставка для рубки каната, резки дисков и соединения их частей. Рама привода-питателя имеет регулировочные опоры 6 с отверстиями для фундаментных болтов. Бункер 1 представляет собой корпус прямоугольной формы, внутри которого расположен конусообразный ящик, закрытый сверху крышкой 5. На одной из боковых плоскостей ящика установлен датчик уровня корма мембранного типа. В верхней части бункера смонтированы две трубы с расширителями, которые соединяют бункер с кормопроводами. Трубы имеют вырез в стенке, обращенной к дну бункера. Вырез служит для просыпания в бункер корма, возвращаемого из системы кормораздачи. В нижней части бункера расположены направители, в которых сверху сделан вырез для прохождения корма в дозатор. В местах соединения направителя с бункером есть просечки для установки дозатора. С внутренней стороны бункера просечки закрыты пластиком, с наружной – табличкой и ограничителем, выполняющим роль упора для фиксации рукоятки в крайнем положении. Рукоятка служит для изменения зазора между направителем и его вырезом. От величины указанного зазора зависит количество выдаваемого корма, т. е. производительность кормораздатчика.

Кормопровод 12 вместе с приводом-питателем 1 служат для транспортирования корма в бункеры 8.

Для исключения посадки птицы на кормопровод по всему контуру через отверстия в стойках механизма выдачи корма 10 (рис. 15) протянут тонкий канат 9. В последнее время применяют специальное импульсное устройство-генератор (электропастух), который за счет электрошока отпугивает молодняк.

Механизм дозированной выдачи корма в бункерные кормушки. Механизм выдачи корма предназначен для раздачи его птице определенными дозами. Он состоит из рычагов 6, которые в верхней части соединены при помощи хомута 7 со штангой 12. В средней части рычаги фиксированы скобой 4. Рычаги соединены с бункером 17 при помощи скобы 16. К держателю 1 при помощи чаш 22, гаек 21 с шайбами крепят поддон 19 с ограждением 18 и подножной сеткой 20. Держатель крепят к трубе кормопровода 13 хомутом 11, болтами 8 с гайками и шайбами. Заслонка 15 при необходимости перекрывает подачу корма из кормопровода 13 в бункер 17. Стойка 10 поддерживает от провисания проволочное ограждение 9 и штангу 12.
