Комплекты оборудования для напольного выращивания бройлеров и ремонтного молодняка кур мясных пород (стр. 1 )

Министерство сельского хозяйства

и продовольствия Республики Беларусь



Главное управление образования, науки и кадров



УЧреждение образования
«Белорусская государственная
сельскохозяйственная академия»

Кафедра механизации животноводства
и электрификации сельскохозяйственного производства

комплекты оборудования для напольного выращивания БРОЙЛЕРОВ

и ремонтного молодняка кур мясных пород

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

К ЛАБОРАТОРНой РАБОТе ПО ДИСЦИПЛИНам
«механизация и электрификация животноводства» и «тЕХНИЧЕСКОЕ ОБЕСПЕЧЕНИЕ ПРОЦЕССОВ В ЖИВОТНОВОДСТВЕ»

Для студентов специальностей

1-74 03 01 –Зоотехния

и 1-74 06 01 – Техническое обеспечение процессов сельскохозяйственного производства

Горки 2010

Министерство сельского хозяйства

и продовольствия Республики Беларусь



Главное управление образования, науки и кадров



Учреждение образования
«Белорусская государственная
сельскохозяйственная академия»



Кафедра механизации животноводства
и электрификации сельскохозяйственного производства

комплекты оборудования для напольного выращивания БРОЙЛЕРОВ

и ремонтного молодняка

кур мясных пород

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

К ЛАБОРАТОРНой РАБОТе ПО ДИСЦИПЛИНам
«механизация и электрификация животноводства»

и «тЕХНИЧЕСКОЕ ОБЕСПЕЧЕНИЕ ПРОЦЕССОВ В ЖИВОТНОВОДСТВЕ»

Для студентов специальностей

1-74 03 01 – Зоотехния

и 1-74 06 01 – Техническое обеспечение процессов сельскохозяйственного производства

Горки 2010

Рекомендовано методической комиссией факультета механизации сельского хозяйства 07.05.2009 (протокол № 6).

Составили: , , .

Компьютерный набор выполнила: .

УДК 631.227.201 (072)

Комплекты оборудования для напольного выращивания бройлеров и ремонтного молодняка кур мясных пород : методические указания / Белорусская государственная сельскохозяйственная академия; сост. Г. П. Цыганок, А. С. Добышев, С. Г. Цыганок. Горки, 2010. 44 с.

Приведены технологические схемы, устройство, регулировки, правила технического обслуживания и безопасности труда при эксплуатации оборудования комплектов ЦБК-10В, ЦБК-20В, ЦБК-30В, ЦБК-12, ЦБК-18, КРМ-11, КРМ-12, КРМ-18, КРМ-18,5, К-П-5-2 и К-П-10 для напольного выращивания и содержания кур мясных пород.

Для студентов специальностей 1-74 03 01 – Зоотехния, 1-74 06 01 – Техническое обеспечение процессов сельскохозяйственного производства.

Таблиц 9. Рисунков 18. Библиогр. 6.

Рецензенты: кандидаты техн. наук, доценты , .

© Составление. ,
, , 2010

© Учреждение образования
«Белорусская государственная
сельскохозяйственная академия», 2010

Лабораторная работа № 4. Комплекты оборудования

для напольного выращивания БРОЙЛЕРОВ

и РЕМОНТНОГО МОЛОДНЯКА кур мясных пород

Цель работы: изучить устройство, работу, правила технического обслуживания и безопасного труда при использовании комплектов технологического оборудования для напольного выращивания бройлеров и ремонтного молодняка кур мясных пород.

Содержание работы.

1. Изучить схемы размещения и технические характеристики составных частей комплектов оборудования ЦБК-10В, ЦБК-20В, КРМ-11, КРМ -18,5, К-П-5-2 и К-П-10 для выращивания бройлеров и ремонтного молодняка кур мясных пород.

2. Изучить устройство, работу и основные регулировки составных частей комплектов оборудования ЦБК-10В, ЦБК-20В, ЦБК-30В, КРМ-11, КРМ-18,5, К-П-5-2 и К-П-10 для напольного выращивания бройлеров и ремонтного молодняка кур мясных пород.

3. Произвести регулировку чашечной автопоилки АКП-1,5 на заданную величину заполнения чаши при давлении воды в подводной магистрали 5 · 104 Па.

4. Уяснить основные отличия процесса работы кормораздатчика РКД-Ф-2 от РТШ-1 и РТШ-2.

5. Произвести регулировку бункерной кормушки КЦБ-2А-03 на обслуживание бройлеров и ремонтного молодняка кур мясных пород (в поддоне слой корма должен быть не более 22 мм).

6. Изучить особенности работы электрического брудера БП-1А в первый период выращивания цыплят.

7. Произвести регулировку механизма дозированной выдачи корма кормораздатчика РКД-Ф-2 в бункерные кормушки на различные нормы кормления в зависимости от возраста птицы.

8. Изучить технические характеристики и особенности комплектации составными частями комплектов оборудования ЦБК-12, ЦБК-18, КРМ-12 и КРМ-18,5 по сравнению с ЦБК-10В, ЦБК-20В, КРМ-11 и КРМ-18,5.

9. Изучить перечень работ по подготовке птичников для посадки новых партий птицы при напольном способе ее выращивания и особенности настройки используемого оборудования известных комплектов.

10. Ознакомиться с мероприятиями по проведению ЕТО, ТО-1 и ТО-2, возможными неисправностями составных частей оборудования комплектов и способами их устранения.

11. Составить отчет.

Материальное обеспечение: действующий фрагмент кормораздатчика РКД-Ф-2, электрический брудер БП-1А, кормушка КЦБ-2А-03, поилка чашечная АКП-1,5, методические указания по выполнению работы, плакаты.

1. Комплекты оборудования ЦБК-10В,

ЦБК‑20В, ЦБК-30В, КРМ-9, КРМ-11, КРМ-14, КРМ-17

и КРМ‑18,5

Комплекты оборудования ЦБК-10В, ЦБК‑20В, ЦБК-30В, КРМ-9, КРМ-11, КРМ-14, КРМ-17 и КРМ‑18,5 предназначены для комплексной механизации и частичной автоматизации технологических процессов по выращиванию одновозрастных партий цыплят на мясо (бройлеров) и ремонтного молодняка кур мясных линий на глубокой подстилке и кормлении сухими полнорационными кормами, модуль помола которых не ниже 1,8…1,0 мм.

Комплекты можно эксплуатировать в помещениях, оборудованных системой отопления, вентиляции, водоснабжения и канализации, системой регулирования световым режимом, системой подачи и распределения электроэнергии. Уборку подстилки производят бульдозерами при смене партии птицы. Технические характеристики комплектов приведены в табл. 1 и 2.

Таблица 1. Технические характеристики комплектов ЦБК-10В и ЦБК-20В, размещенных в цехах различной площади

Показатели	ЦБК-10В	ЦБК-20В
Для зданий размером, м
12´96	12´84	18´96	18´84	18´72
Вместимость, тыс. гол.	10…12	9…11	20…25	17,8…20	14,8…18
Установленная мощность, кВт	24,05	18,05	41,75	33,75	29,75
Масса, кг	6100	4982	10103	8846	7681

Схемы размещения комплектов оборудования ЦБК-10В и ЦБК-20В приведены на рис. 1 и 2.

Комплекты КРМ-9, КРМ-11, КРМ-14 и КРМ-18,5 (рис. 3 и 4) предназначены для напольного выращивания ремонтного молодняка кур в возрасте от 1 до 140 дней. Они обеспечивают механизацию процессов хранения и раздачи комбикормов, подачу питьевой воды и локальный обогрев молодняка.

Схемы размещения комплектов оборудования КРМ-11 и КРМ-18,5 приведены на рис. 3 и 4.

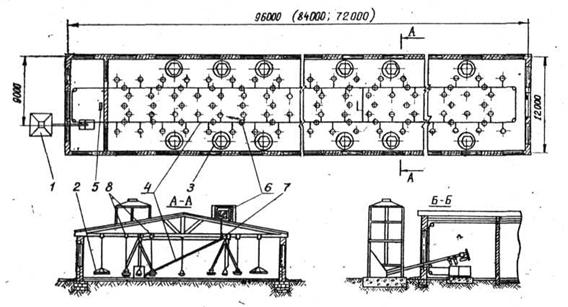

Рис. 1. Схема размещения комплекта ЦБК-10В: 1 – бункер БСК-10; 2 – брудер; 3 – ограждение с набором оборудования; 4 – кормораздатчик; 5 – шкаф управления; 6 – система поения; 7 – система подвески однопроволочная; 8 – система подвески двухпроволочная.

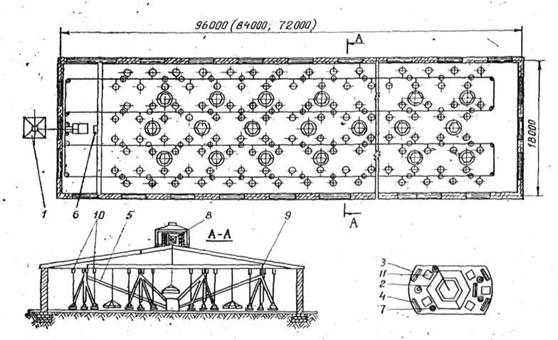

Рис. 2. Схема размещения комплекта оборудования ЦБК-20В: 1 – бункер БСК-10; 2 – брудер; 3 – ограждение; 4 – кормушка желобковая; 5 – кормораздатчик; 6 – шкаф управления; 7 – поилка для цыплят; 8 – система поения; 9 – система подвески однопроволочная; 10 – система двухпроволочная; 11 – противень.

Таблица 2. Технические характеристики комплектов оборудования КРМ-11, КРМ-18,5, размещенных в цехах различной площади

Показатели	КРМ-11	КРМ-18,5
Для зданий размером, м
12´96	12´84	12´72	18´96	18´84	18´72
Вместимость, тыс. гол.	12	10,5	9,0	18,0	16,0	13,5
Установленная мощность, кВт	24,05	22,05	18,05	38,75	34,85	30,75
Масса, кг	6100	5414	4710	8989	8068	7178

Комплекты ЦБК-10В, ЦБК-20В, ЦБК-30, КРМ-9, КРМ-12, КРМ-14, КРМ-18 и КРМ-18,5 (табл. 3, 4) состоят из следующих частей и механизмов (рис. 1, 2, 3, 4): наружных бункеров для приема, хранения и выдачи сухих кормов БСК-10, трубчатых кормораздатчиков РТШ-1, РТШ-2 или более совершенных (РКД-Ф-2), брудеров электрических БП-1А, оборудования для цыплят первого возраста, систем поения – с чашечными поилками СПА-3 и систем подвесок. Для цыплят первого возраста в комплектах предусмотрено специальное оборудование, включающее кормушку-противень Л-1, кормушку желобковую с вращающейся вертушкой К-1А, поилку вакуумную ПВ.
