Приложение. Особенности реализации инструментального пакета CRW-DAQ

1. Системы реального времени и отказоустойчивые системы

Программный пакет CRW-DAQ создан для разработки систем реального времени (СРВ), какими являются АСКУ для исследовательских установок, работающих в реальном времени (РВ). Версия CRW16 под DOS/DPMI может работать как система жесткого РВ с реакцией ~10 мкс, а CRW32 под Windows-NT – как система мягкого РВ с реакцией ~10 мс. Понятие СРВ вызывает много споров, поэтому здесь уместно дать определение и способы реализации СРВ.

Каноническое определение СРВ дано канадским математиком Дональдом Гиллиесом (Donald Gillies, www. faqs. org/faqs/realtime-computing/faq/): «Системой реального времени является такая система, корректность функционирования которой определяется не только логической корректностью выполнения вычислений, но и временем (реакции), в которое получен требуемый результат. Если требования по времени не выполняются, то считается, что произошел отказ системы». Толковый словарь по информатике (, М.: Финансы и статистика, 1991) дает следующее определение СРВ: «Режим реального времени (real time processing) - режим обработки данных, при котором обеспечивается взаимодействие вычислительной системы с внешними по отношению к ней процессами в темпе, соизмеримом со скоростью протекания этих процессов». Этих определений достаточно, чтобы показать главные свойства СРВ.

Всякая СРВ связана с некоторым «внешним по отношению к ней» объектом управления, свойства которого и определяют требуемое от неё время реакции. Чисто вычислительная система, не связанная с каким-либо внешним объектом, не является СРВ - корректность ее работы не зависит от времени расчетов. Далее, определение ничего не говорит о конкретной величине времени реакции СРВ – требуется лишь, чтобы оно соответствовало объекту управления. Об этом не следует забывать, потому что нет смысла бороться за очень малое время реакции системы управления, если объект управления этого не требует. Незачем, например, регулировать температуру паяльника с частотой 100 кГц – все равно температура так быстро изменяться не сможет. В то же время слишком завышенные требования по времени реакции могут сделать систему дорогой и неустойчивой.

Не следует путать СРВ с высокопроизводительными системами – средняя или интегральная производительность не имеет прямого отношения к РВ. Не надо также называть СРВ системы быстрой регистрации – они ничем не управляют (нет объекта управления), поэтому в них нет понятия времени реакции. СРВ отличаются не высокой (в среднем) производительностью - они могут быть реализованы на относительно медленной технике. Они не требуют высокой (в среднем) скорости регистрации событий - она легко обеспечивается аппаратной буферизацией. СРВ отличается в первую очередь своевременной реакцией на асинхронные (по отношению к системе управления) события, которую обеспечивает в первую очередь архитектура СРВ, а не высокая скорость работы отдельных компонентов (процессора, памяти, дисков и т. д.) Это особенно важно потому, что серийная аппаратура и ПО ориентированы чаще всего именно на обеспечение высокой средней производительности, а не малого времени реакции. Не надо также путать СРВ с интерактивными системами, работающими в online режиме – для СРВ важна своевременность реакции не на действия пользователя, а на события в объекте управления (даже в ущерб интерактивности).

Следует отметить ряд менее очевидных особенностей СРВ. Из определения Гиллиеса следует тесная связь СРВ и отказоустойчивых систем – задержка реакции считается отказом системы и должна рассматриваться наравне с другими вероятными отказами (сбой питания, отказ аппаратуры, ошибка программы и т. д.) Поэтому ряд методов обеспечения отказоустойчивости (например, избыточность или дублирование управления) могут применяться и для создания СРВ.

Далее, понятие СРВ всегда относится к аппаратно-программным комплексам, поскольку СРВ всегда связана с внешним объектом, а следовательно с регистрирующей аппаратурой. Нельзя говорить о СРВ по отношению к аппаратуре или к ПО (например, ОС) отдельно друг от друга - СРВ может быть только система в целом. Нет, например, смысла улучшать ПО, если аппаратура не позволяет строить СРВ. С другой стороны, отсюда также следует вывод, что, аппаратная часть в ряде случаев может компенсировать недостатки ПО, и наоборот.

Центральным понятием СРВ является её время реакции. В структуру любой СРВ (Рис.58,1) входит объект управления - именно он (а не компьютер!) определяет требуемое время реакции. Измерительный модуль (АЦП, входной регистр и т. д.) регистрирует событие (Рис.58,2) в объекте управления. Решающий модуль (логическая схема, контроллер, промышленный компьютер и т. д.) вырабатывает реакцию, то есть принимает решение о том, что надо делать в ответ на принятое событие. Исполнительный модуль (ЦАП, выходной регистр и т. д.) реализуют реакцию, то есть исполняют принятое решение. Время реакции СРВ определяется как суммарное время прохождения всей цепочки, от возникновения события до исполнения реакции, выработанной системой управления.

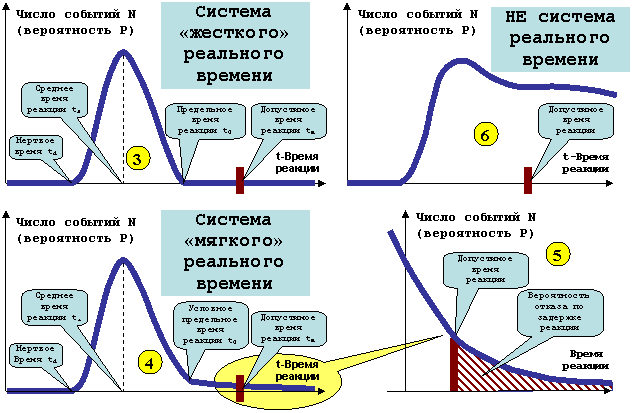

Рис.58. Структура системы реального времени (1), время реакции СРВ (2), гистограммы систем «жесткого» (3) и «мягкого» (4) РВ и системы, не работающей в реальном времени (5), а также определение вероятности отказа по задержке реакции.

Наиболее наглядное описание свойств СРВ дает гистограмма распределения числа событий N(t) или плотности вероятности P(t) по времени реакции t. Это распределение имеет ряд особенностей (Рис.58,3). Во-первых, всякая СРВ имеет «мертвое» время td, поскольку регистрация и исполнение требуют времени (которое зависит от аппаратуры), даже если решение принимается мгновенно. Далее, СРВ имеет некоторое характерное среднее время реакции ta на большинство событий и практически всегда имеет некий разброс по времени реакции. Этот разброс неизбежен в современных компьютерных системах, так как они очень сложны и имеют ряд элементов с недетерминированным временем исполнения. Например, современные процессоры не имеют фиксированного времени исполнения инструкций из-за наличия кэша, общей шины доступа к памяти, спекулятивного исполнения команд, предсказания ветвлений, динамического управления частотой тактов по датчику температуры ядра или при режиме энергосбережения, а также из-за необходимости доступа к ряду аппаратных ресурсов общего пользования, что приводит к циклам ожидания освобождения этих ресурсов. Все эти технологии нацелены на повышение средней производительности ПК, однако вносят во временные свойства системы существенную неопределенность (индетерминизм).

СРВ делят также на системы «жесткого» и «мягкого» РВ. Под жесткими СРВ понимают системы, в которых задержка реакции недопустима ни в коем случае (приводит к серьезной аварии), под мягкими СРВ – системы, в которых задержка реакции нежелательна, но допустима (она снижает качество обслуживания, но не ведет к аварии). Другими словами «жесткие» СРВ «всегда успевают», а «мягкие» СРВ – «обычно успевают».
