Цифровые устройства (стр. 4 )

а б

Рис 1.10 Логический элемент 2И

а б

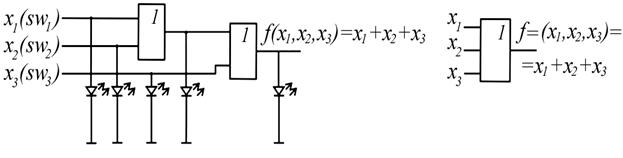

Рис 1.11 Логический элемент 3ИЛИ

1.2.3. Исследование инвертора

1. Разместить ИС 1533ЛН1 (74АLS04) на наборной панели IDL-800.

2. Вывод 14 ИС соединить с источником питания +5V, а вывод 7 − с общей шиной установки.

3. Собрать схему, как показано на рис. 1.12, а.

4. Изменяя состояние входа x, исследовать работу инвертора, заполнить таблицу истинности инвертора (табл. 1. 9).

Таблица 1.9

Вход	Выход
0 1

1.2.4. Исследование логического элемента И-НЕ

Двухвходовый элемент И-НЕ

1. Разместить ИС 1533ЛА3(74АLS00) на наборной панели IDL-800.

2. Вывод 14 ИС соединить с источником питания +5V, а вывод 7 − с общей шиной установки.

3. Собрать схему, как показано на рис. 1.13, а.

4. Изменяя состояния входов , исследовать работу двухвходового элемента И-НЕ, заполнить таблицу истинности (табл. 1.10).

Таблица 1.10 Таблица 1.11

Входы	Выход
0 0 0 1 1 0 1 1
Вход x	Выход
0 1

а б

Рис 1.12. Инвертор

а б

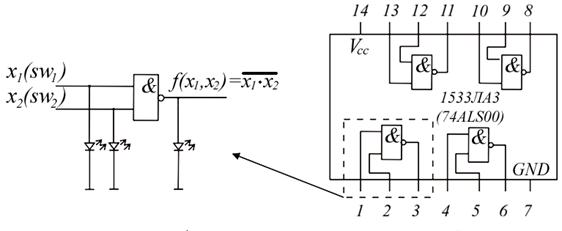

Рис 1.13. Логический элемент 2И-НЕ

Двухвходовый элемент И-НЕ, используемый как инвертор

Если соединить входы двухвходового элемента И-НЕ, то элемент будет работать как инвертор.

1.  Собрать схему, как показано на рис. 1.14, а.

2.  Изменяя состояние входа Х, исследовать работу схемы, заполнить таблицу истинности (табл. 1.11).

Многовходовый элемент И-НЕ

1. Используя двухвходовые элементы И-НЕ, собрать трехвходовый элемент И-НЕ, реализующий функцию (рис. 1.14, б).

2. Изменяя состояния входов , исследовать работу схемы, заполнить таблицу истинности (табл. 1.12).

Реализация функции ИЛИ, с помощью логических элементов И-НЕ

1. Используя двухвходовые элементы И-НЕ, собрать схему, реализующую операцию ИЛИ, как показано на рис. 1.14, в.

2. Изменяя состояния входов и , исследовать работу схемы, заполнить таблицу истинности (табл. 1.13).

Таблица 1.12

Входы	Выходы
0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1

Таблица 1.13

Входы	Выходы
0 0 1 1	0 1 0 1

а б

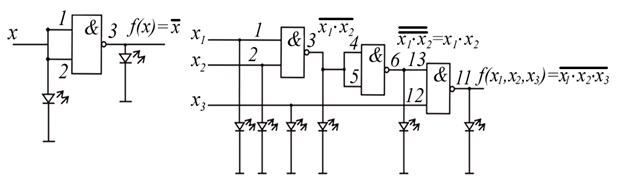

Рис. 1.14. Применение логических элементов И-НЕ

(окончание на стр. 18)

в

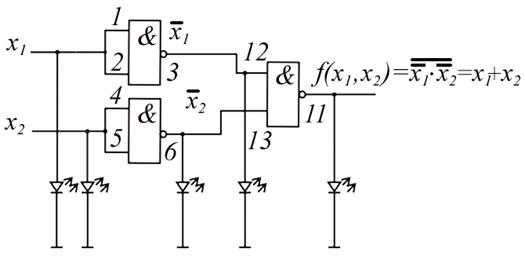

Рис. 1.14. Окончание (начало см. на стр. 17)

а б

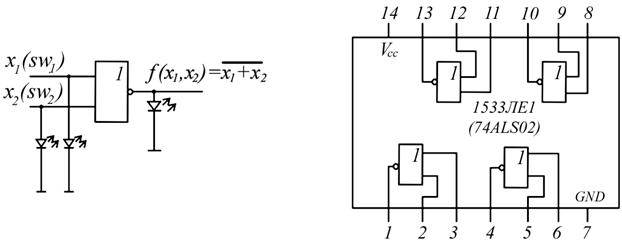

Рис 1.15. Логический элемент 2ИЛИ-НЕ

1.2.5.  Исследование логического элемента ИЛИ-НЕ

Двухвходовый элемент ИЛИ-НЕ

1. Разместить ИС 1533ЛЕ1 (74АLS02) на наборной панели IDL-800.

2. Вывод 14 ИС соединить с источником питания +5V, а вывод 7 – с общей шиной установки.

3. Собрать схему, как показано на рис. 1.15, а.

4. Изменяя состояние входов и , исследовать работу элемента 2ИЛИ-НЕ, заполнить таблицу истинности (табл. 1.14).

Двухвходовый элемент ИЛИ-НЕ, используемый как инвертор

Если соединить входы элемента ИЛИ-НЕ, то элемент будет работать как инвертор.

1. Собрать схему, как показано на рис.1.16, а.

2. Изменяя состояние входа , исследовать работу схемы, заполнить таблицу истинности (табл. 1.15).

Таблица 1.14 Таблица 1.15

Входы	Выход
0 0 1 1	0 1 0 1

Вход x	Выход
0 1

Многовходовый элемент ИЛИ-НЕ

1. Используя двухвходовые элементы ИЛИ-НЕ, собрать трехвходовый элемент ИЛИ-НЕ, реализующий функцию

(рис. 1.16, б).

2. Изменяя состояние входов , исследовать работу схемы, заполнить таблицу истинности (табл. 1.16).

а б

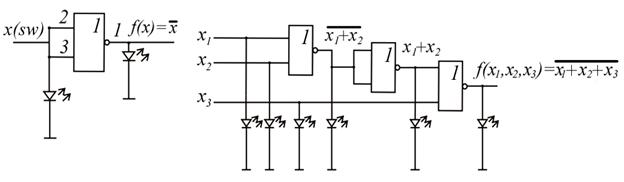

Рис 1.16. Применение логических элементов ИЛИ-НЕ

(окончание на стр. 20)

в

Рис 1.16. Окончание (начало см. на стр. 19)

Реализация функции И с помощью логических элементов ИЛИ-НЕ

1. Используя двухвходовые элементы ИЛИ-НЕ, собрать схему, реализующую операцию И, как показано на рис 1.16, в.

2. Изменяя состояния входов , исследовать работу схемы, заполнить таблицу истинности (табл. 1.17).

Таблица 1.16

Входы	Выходы
0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1

Таблица 1.17

Входы	Выходы
0 0 0 1 1 0 1 1

1.2.6 Исследование логического элемента ИСКЛЮЧАЮЩЕЕ ИЛИ
