Допускается записывать изделия под общим заголовком, если они выполняются по одному

Допускается применять записи типа (с указанием номеров позиций):

Гайки ГОСТ 5915-70

М12 6Н.05

2М12х1,25-6Н.12.40Х.016

М14-6Н.04.016 и т. д.

Наименования сборочных единиц и деталей записывают в именительном падеже единственного числа независимо от их количества. При этом они должны быть по возможности краткими, желательно - однословными. Если наименование состоит из двух слов, то на первом месте пишут имя существительное, например, "Гайка накидная".

В графе "Кол." указывают количество на одно изделие.

В графе "Материалы" - общее количество материалов также ни одно изделие с указанием единиц (последние можно указывать в графе "Примечание"). В разделе "Документация" графу не заполняют.

Допускается совмещать спецификацию с чертежом СБ при условии их размещения на формате А4. При этом спецификацию располагают ниже изображения изделия, заполняя её в указанном выше порядке. Такому документу присваивают обозначение основного КД (т. е. код СБ к обозначению не прибавляют).

Согласно ГОСТ 2.105-79 (СТ СЭВ 2667-80), при выполнении спецификации рукописным способом цифры и буквы необходимо выполнять черной тушью. Однако в учебных спецификациях их, как правило, выполняют карандашом. При этом все надписи в спецификации должны быть предельно четкими.

Номера позиций сначала вносятся в спецификацию, а затем проставляются на изображениях сборочного чертежа.

В основной надписи спецификации указываются наименование сборочной единицы, масштаб её изображения.

Условности и упрощения на сборочных чертежах. Чтобы быстро и безошибочно читать и выполнять сборочные чертежи, надо знать и уметь применять условности и упрощения, которые установлены ГОСТ 2.109-68.

Рассмотрим лишь некоторые из них. На сборочных чертежах допускается не показывать:

- фаски, скругления, выступы, углубления, проточки, рифления и другие мелкие элементы;

- зазоры между стержнем и отверстием;

- крышки и перегородки, если они закрывают собой изображения других составных частей изделия. В этом случае на чертеже делают надписи типа: «Крышка не показана» или «Поз. 5 не показана».

В тех случаях, когда сборочная единица содержит несколько одинаковых соединений болтом, винтом, шпилькой и т. д., на сборочном чертеже изделия изображается полностью только одно из них, а для остальных показывают центры их расположения посредством проведения штрихпунктирных центровых линий.

Стандартные гайки, головки болтов, шайбы показывают упрощенно (без изображения фасок, рис. 52).

Рис. 52

Рукоятки, маховики вентилей, кранов, домкратов изображаются, как правило, только на главном виде.

ЗАДАНИЯ НА КОНТРОЛЬНУЮ РАБОТУ.

Вариант 1.

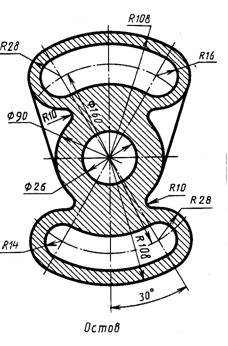

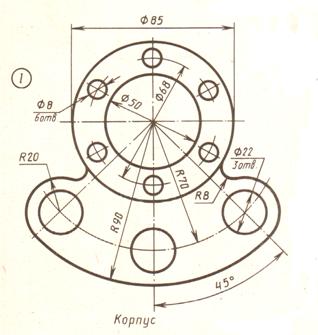

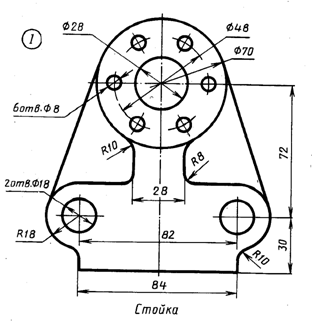

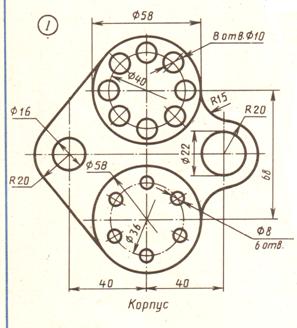

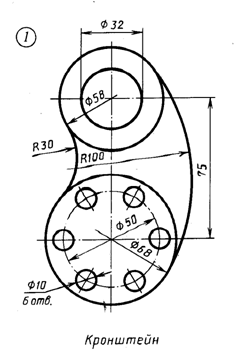

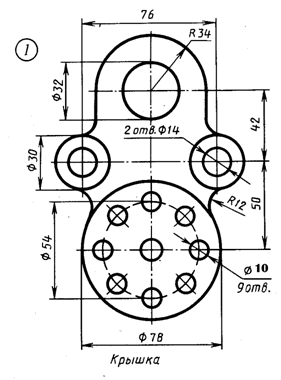

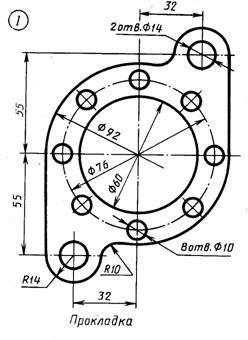

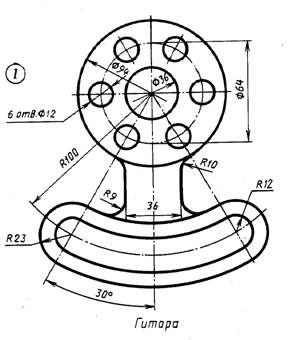

Задание 1. Выполнить чертеж детали. Нанести размеры.

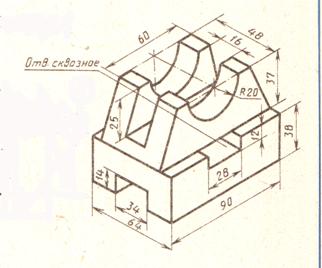

Задание 2. Выполнить комплексный чертеж модели. Проставить размеры с учетом формы детали.

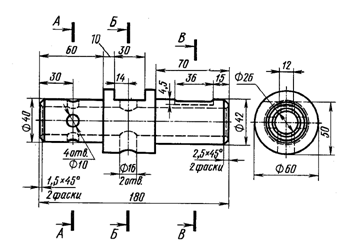

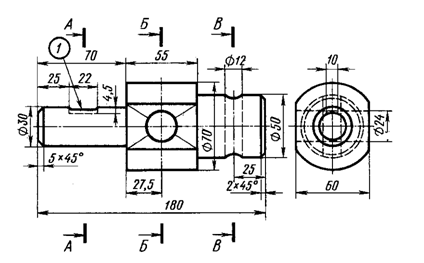

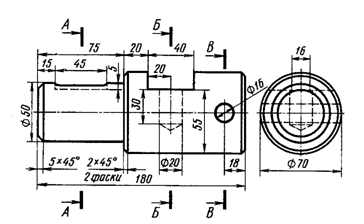

Задание 3. Выполнить главный вид детали и указанные сечения. Наименование изделия – Вал. Материал – сталь 45 ГОСТ 1050-88.

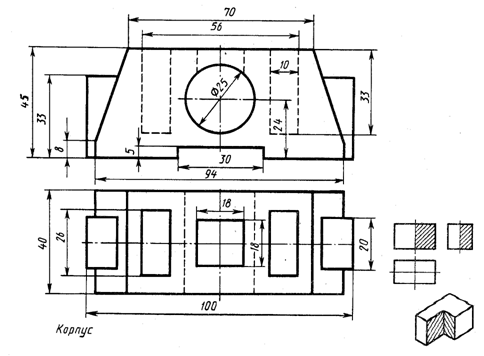

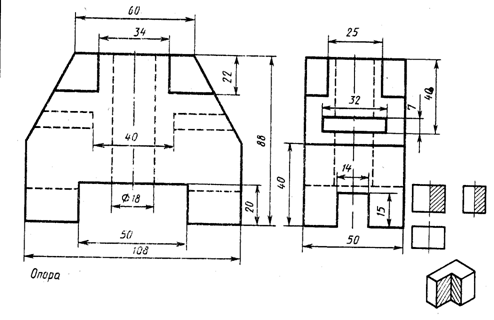

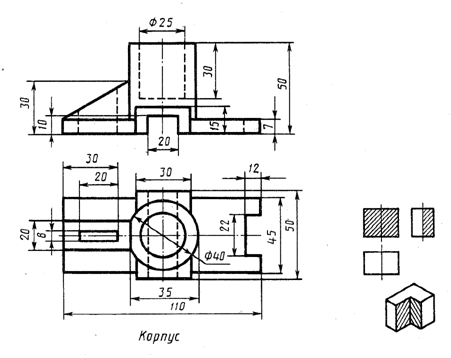

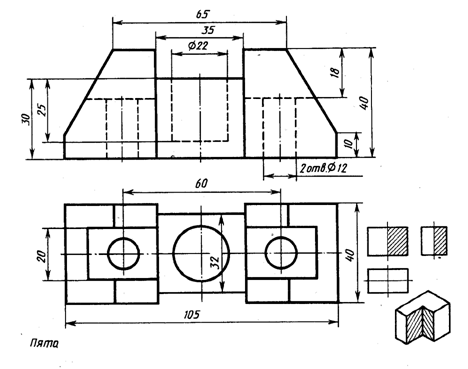

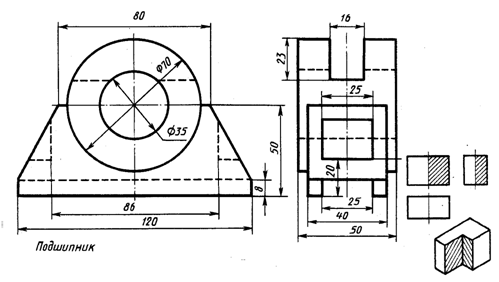

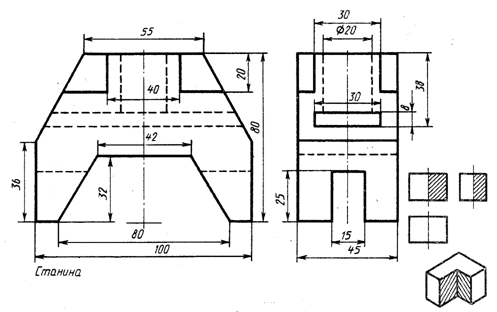

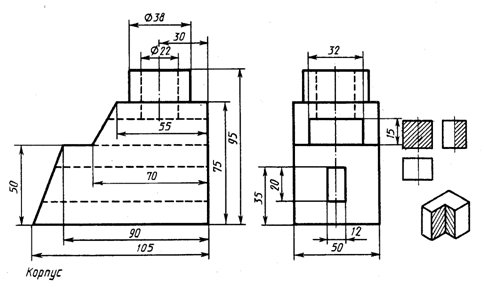

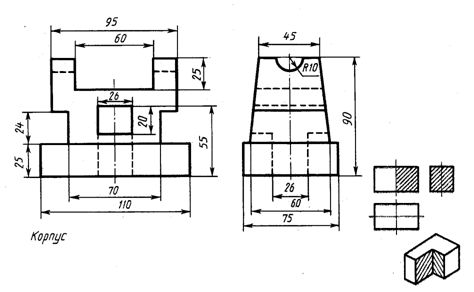

Задание 4. По заданным двум видам построить третий, выполнить необходимые разрезы. Проставить размеры. Выполнить аксонометрическую проекцию детали с вырезом ¼ части.

Вариант 2.

Задание 2. Выполнить чертеж детали. Нанести размеры.

Задание 2. Выполнить комплексный чертеж модели. Проставить размеры с учетом формы детали.

Задание 3. Выполнить главный вид детали и указанные сечения. Наименование изделия – Вал. Материал – сталь 45 ГОСТ 1050-88.

Задание 4. По заданным двум видам построить третий, выполнить необходимые разрезы. Проставить размеры. Выполнить аксонометрическую проекцию детали с вырезом ¼ части.

Вариант 3.

Задание 1.Выполнить чертеж детали. Нанести размеры.

Задание 2. Выполнить комплексный чертеж модели. Проставить размеры с учетом формы детали.

Задание 3.Выполнить главный вид детали и указанные сечения. Наименование изделия – Вал. Материал – сталь 45 ГОСТ 1050-88.

Задание 4. По заданным двум видам построить третий, выполнить необходимые разрезы. Проставить размеры. Выполнить аксонометрическую проекцию детали с вырезом ¼ части.

Вариант 4.

Задание 1. Выполнить чертеж детали. Нанести размеры.

Задание 2. Выполнить комплексный чертеж модели. Проставить размеры с учетом формы детали.

Задание 3. Выполнить главный вид детали и указанные сечения. Наименование изделия – Вал. Материал – сталь 45 ГОСТ 1050-88.

Задание 4. По заданным двум видам построить третий, выполнить необходимые разрезы. Проставить размеры. Выполнить аксонометрическую проекцию детали с вырезом ¼ части.

Вариант 5.

Задание 1. Выполнить чертеж детали. Нанести размеры.

Задание 2. Выполнить комплексный чертеж модели. Проставить размеры с учетом формы детали.

Задание 3. Выполнить главный вид детали и указанные сечения. Наименование изделия – Вал. Материал – сталь 45 ГОСТ 1050-88.

Задание 4. По заданным двум видам построить третий, выполнить необходимые разрезы. Проставить размеры. Выполнить аксонометрическую проекцию детали с вырезом ¼ части.

Вариант 6.

Задание 1. Выполнить чертеж детали. Нанести размеры.

Задание 2. Выполнить комплексный чертеж модели. Проставить размеры с учетом формы детали.

Задание 3. Выполнить главный вид детали и указанные сечения. Наименование изделия – Вал. Материал – сталь 45 ГОСТ 1050-88.

Задание 4. По заданным двум видам построить третий, выполнить необходимые разрезы. Проставить размеры. Выполнить аксонометрическую проекцию детали с вырезом ¼ части.

Вариант 7.

Задание 1. Выполнить чертеж детали. Нанести размеры.

Задание 2. Выполнить комплексный чертеж модели. Проставить размеры с учетом формы детали.

Задание 3. Выполнить главный вид детали и указанные сечения. Наименование изделия – Вал. Материал – сталь 45 ГОСТ 1050-88.

Задание 4. По заданным двум видам построить третий, выполнить необходимые разрезы. Проставить размеры. Выполнить аксонометрическую проекцию детали с вырезом ¼ части.

Вариант 8.

Задание 1. Выполнить чертеж детали. Нанести размеры.

Задание 2. Выполнить комплексный чертеж модели. Проставить размеры с учетом формы детали.

Задание 3. Выполнить главный вид детали и указанные сечения. Наименование изделия – Вал. Материал – сталь 45 ГОСТ 1050-88.

Задание 4. По заданным двум видам построить третий, выполнить необходимые разрезы. Проставить размеры. Выполнить аксонометрическую проекцию детали с вырезом ¼ части.

Вариант 9.

Задание 1. Выполнить чертеж детали. Нанести размеры.
