Методические рекомендации для выполнения контрольной работы (стр. 8 )

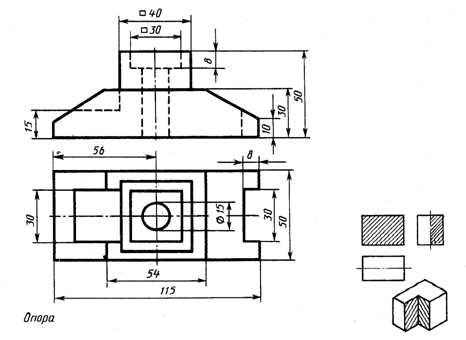

Задание 2. Выполнить комплексный чертеж модели. Проставить размеры с учетом формы детали.

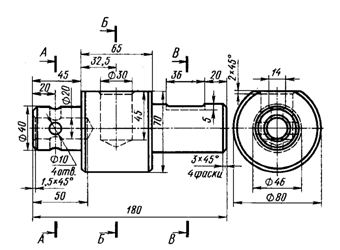

Задание 3. Выполнить главный вид детали и указанные сечения. Наименование изделия – Вал. Материал – сталь 45 ГОСТ 1050-88.

Задание 4. По заданным двум видам построить третий, выполнить необходимые разрезы. Проставить размеры. Выполнить аксонометрическую проекцию детали с вырезом ¼ части.

Вариант 10.

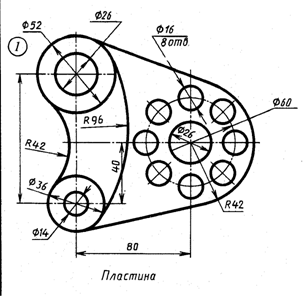

Задание 1. Выполнить чертеж детали. Нанести размеры.

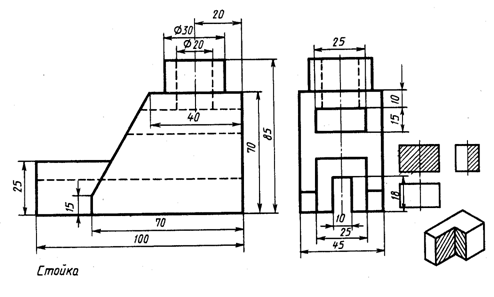

Задание 2. Выполнить комплексный чертеж модели. Проставить размеры с учетом формы детали.

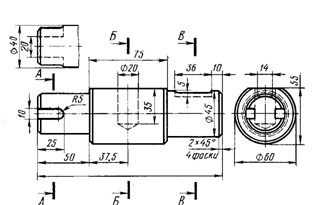

Задание 3. Выполнить главный вид детали и указанные сечения. Наименование изделия – Вал. Материал – сталь 45 ГОСТ 1050-88.

Задание 4. По заданным двум видам построить третий, выполнить необходимые разрезы. Проставить размеры. Выполнить аксонометрическую проекцию детали с вырезом ¼ части.

Приложение 1.

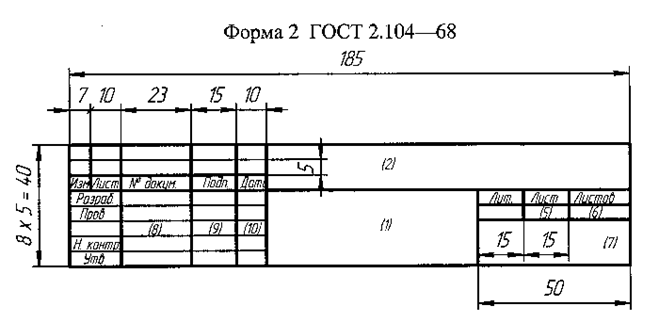

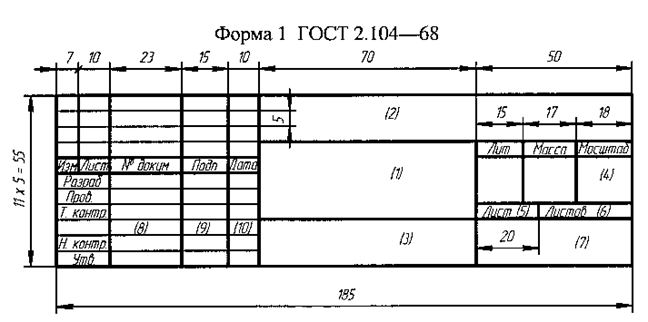

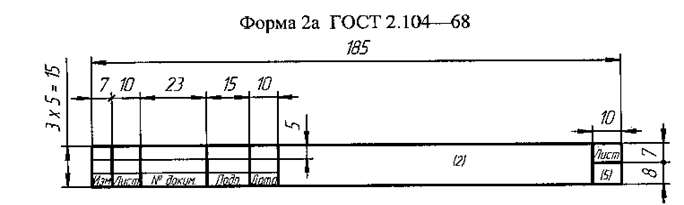

Основные надписи.

Основные надписи, дополнительные графы к ним и рамки выполняют сплошными основными толстыми и сплошными тонкими линиями.

Основные надписи располагают в правом нижнем углу конструкторских документов, вплотную к рамке.

На форматах А4 по ГОСТ 2.301-68 основные надписи располагают только вдоль короткой стороны листа.

В графах основной надписи на учебных чертежах указывают:

- в графе 1 – наименование изделия или графической работы (шрифтом №7);

- в графе 2 – обозначение документа (шрифтом №7);

- в графе 3 – обозначение материала (графу заполняют только на чертежах детали) (шрифтом №7);

- в графе 4 – масштаб (проставляется в соответствии с ГОСТ 2.302-68 и ГОСТ 2.109-73) (шрифтом №5);

- в графе 5 – порядковый номер листа (на документах, состоящих из одного листа, графу не заполняют) (шрифтом №3,5);

- в графе 6 – общее количество листов документа (графу заполняют только на первом листе) (шрифтом №3,5);

- в графе 7 – наименование предприятия, выпустившего документ (на учебных чертежах наименование учебного заведения и номер группы) (шрифтом №5);

- в графе 8 – фамилии лиц, подписавших документ (шрифтом №3,5);

- в графе 9 – собственноручные подписи лиц, фамилии которых указаны в графе 8;

- в графе 10 – дату подписания документа, с указанием числа, месяца, года.

На учебных чертежах графы 8, 9 и 10 заполняют для строк «Разработал» и «Проверил».

Подписи и дату вносят в конструкторские документы чернилами, тушью или шариковой ручкой.

В графе 2 основной надписи пишут:

ДВГТУ. ХХХХХХ. ХХХ

Порядковый номер в журнале_

(01, 02, …, 10, 11, и т. д.)

Номер задания_________________

(01, 02, 03, …, 10, 11 и. т.д.)

Номер варианта___________________

(01, 02, 03, …, 10, 11 и. т.д.)

Номер чертежа_______________________

(001, 002, 003, …, 010, 011 т. д.)

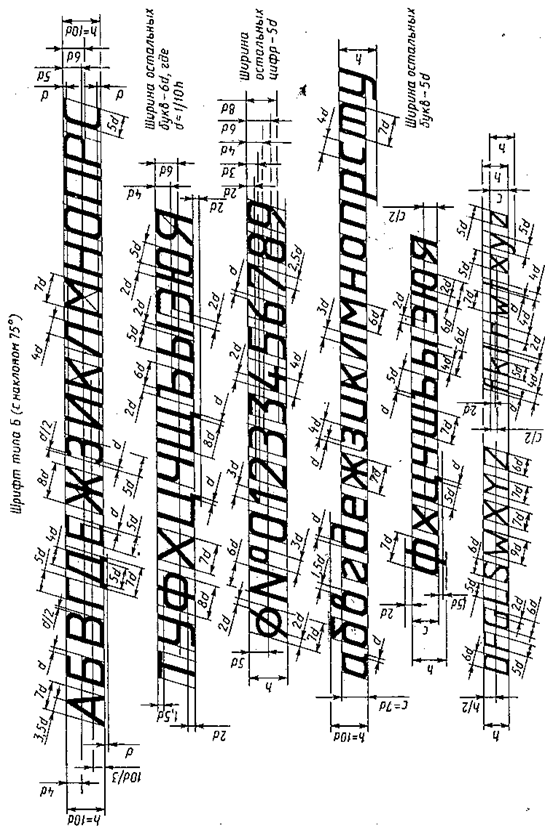

Приложение 2.

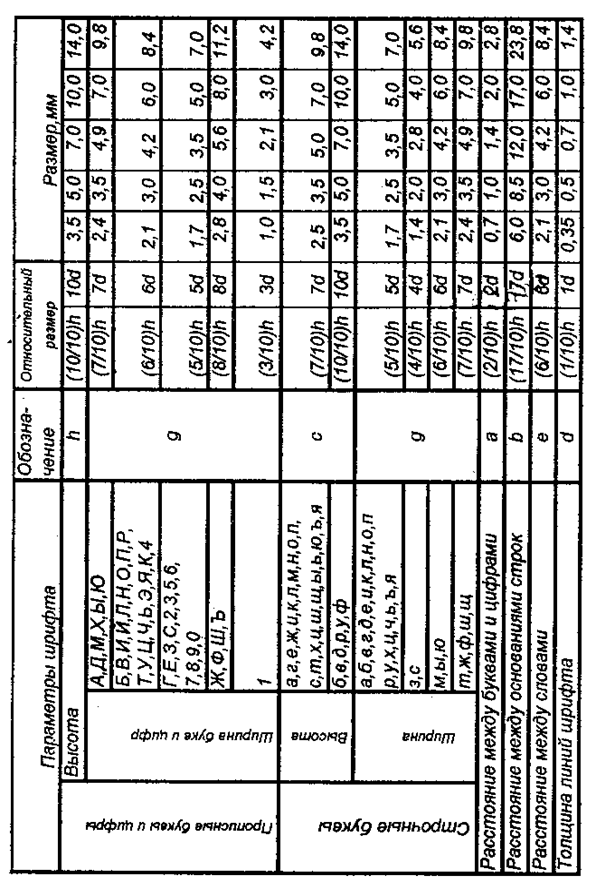

Приложение 3.

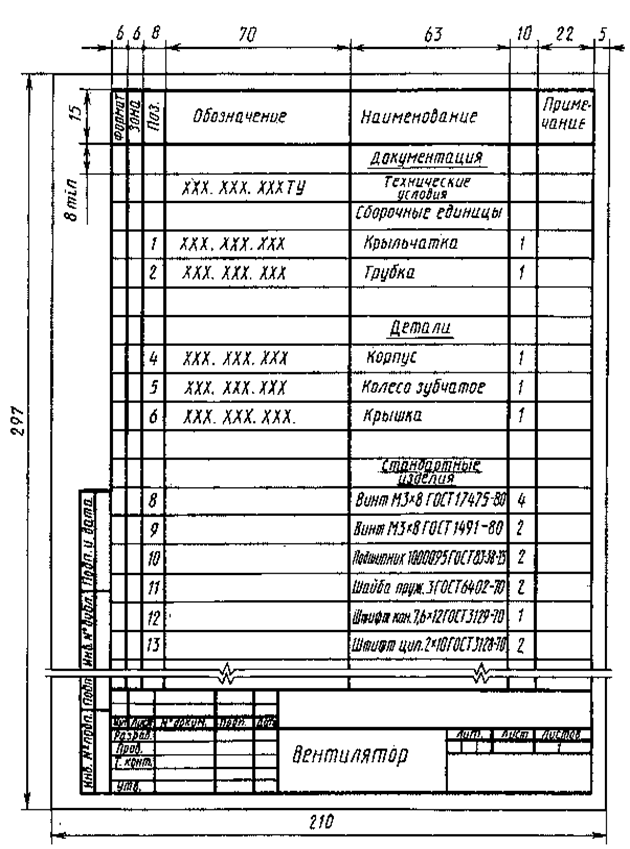

Приложение 4.

Приложение 5.

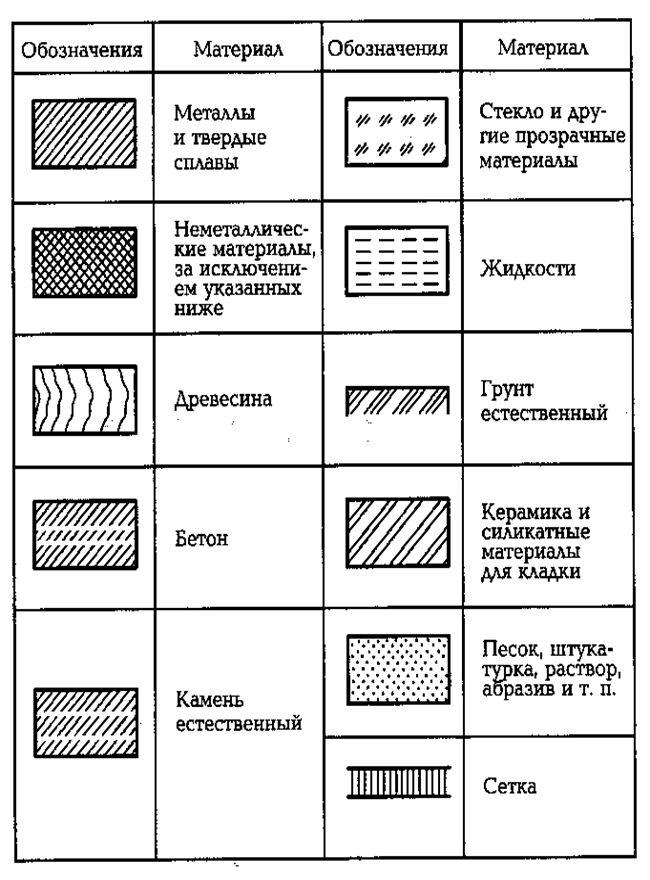

Графические обозначения материалов в сечениях

(ГОСТ 3.306-68).

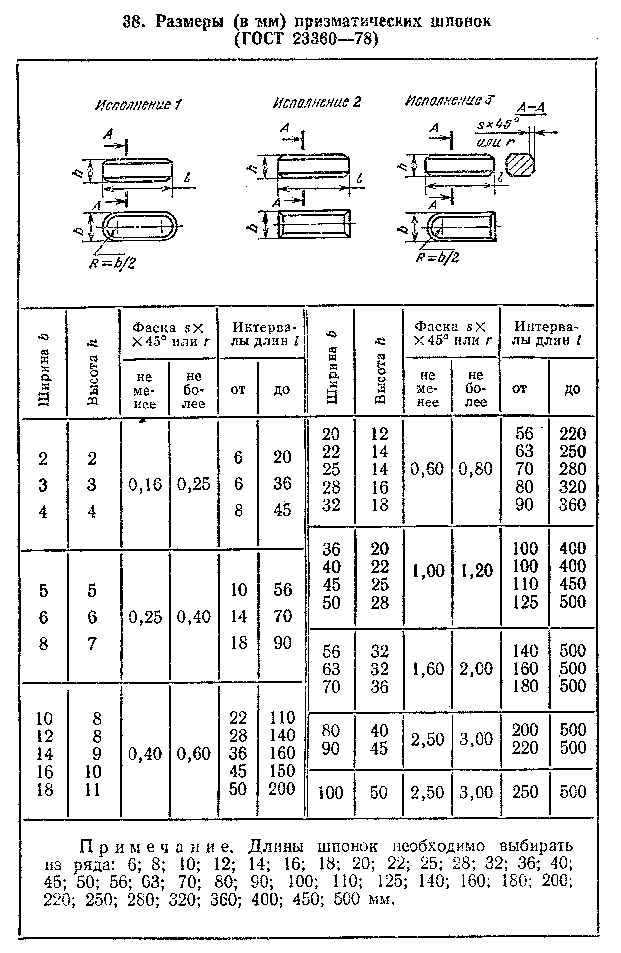

Приложение 6.

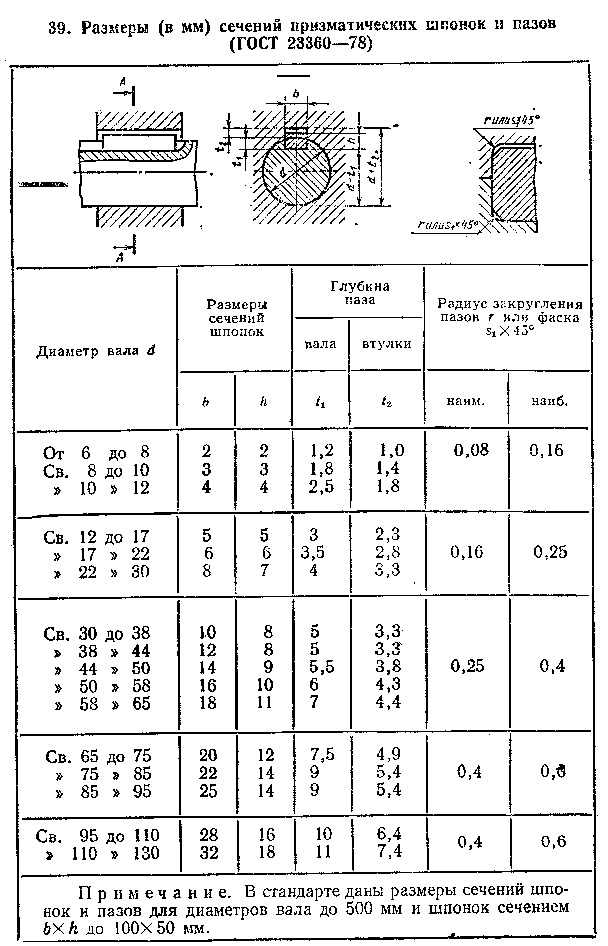

Приложение 6.

Приложение 7.

Приложение 8.

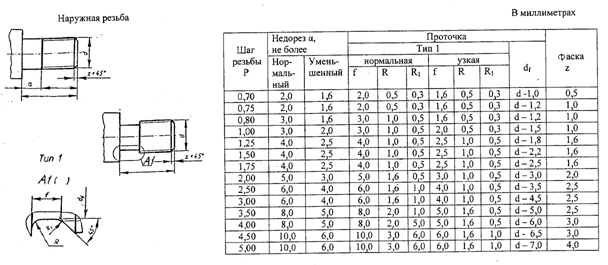

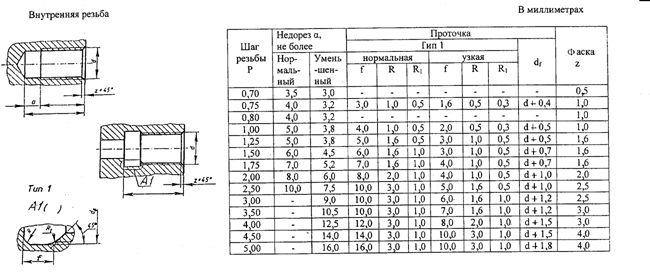

ГОСТ 10549-80. Недорезы, проточки и фаски метрической резьбы.

Приложение 9.

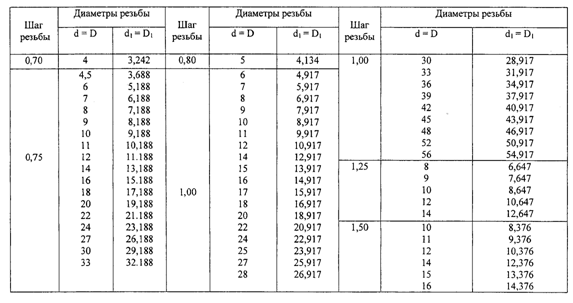

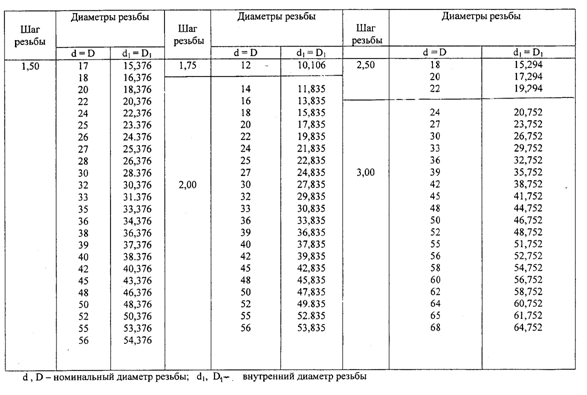

ГОСТ 24705-81 «Основные параметры метрической резьбы», мм

Вопросы для сдачи зачета.

Тема «Общие правила выполнения чертежей».

1.  Какие линии применяют для выполнения чертежей, каково их начертание и толщина?

2.  Какие форматы применяют для выполнения чертежей?

3.  Какие размеры имеет лист формата А3, А4?

4.  Где на чертеже располагают основную надпись?

5.  Какие сведения о детали указывают в основной надписи?

6.  На каком расстоянии проводят рамку чертежа сверху, справа, снизу, слева?

7.  Чем определяется размер чертежного шрифта, и какие размеры установлены стандартом?

8.  Что называют масштабом? Какие масштабы используют при построении чертежей?

9.  Можно ли применять масштабы непредусмотренные стандартом?

10.  На какое расстояние от контура детали проводится размерная линия?

11.  Какое расстояние должно быть между параллельными размерными линиями?

12.  На каком расстоянии за контур детали выходят осевые и центровые линии?

13.  На какое расстояние должны выходить выносные линии за концы стрелок размерной линии?

14.  Каковы основные правила нанесения размеров?

15.  В каких единицах нанесены линейные размеры на машиностроительных чертежах? (если единицы измерения не обозначены).

16.  Какие условные знаки и надписи применяют при нанесении размеров?

17.  С какой стороны нужно наносить размерное число у вертикальной размерной линии?

18.  Как можно разделить окружность на 3, 6, 12, 5 и 10 частей?

19.  Что называют уклоном? Как его строят?

20.  Что называют конусностью? Как её строят?

Тема «Проецирование».

21.  Что называют проекцией?

22.  Центральное и параллельное проецирование.

23.  Как по отношению к плоскости проекций направлены проецирующие лучи при прямоугольном проецировании?

24.  Что называют комплексным чертежом?

25.  Как называются и как располагаются плоскости проекций?

26.  При каком условии ребро предмета проецируется в точку и при каком условии – в натуральную величину?

27.  При каком условии грань предмета проецируется в линию и когда – в натуральную величину?

28.  Сформулируйте основное положение о принадлежности точки прямой.

29.  Какие точки называют конкурирующими?

30.  Проекции поверхностей геометрических тел.

31.  Как построить проекции точек, принадлежащих поверхностям призмы, пирамиды, конуса, цилиндра, сферы.

32.  Пересечение поверхностей геометрических тел проецирующими плоскостями.

33.  Построение фигуры сечения в натуральную величину.

34.  Какие точки называют характерными?

Тема «Изображения на чертежах».

35.  Что называется видом?

36.  Как называют и как располагают основные виды?

37.  Допустимо ли расположение видов вне проекционной связи, без особого их обозначения? (без пояснительных надписей).

38.  Когда применяют дополнительный вид? Как его обозначают?

39.  Какой вид называют местным? Как его обозначают?

40.  Что называют сечением? Как его получают и для чего применяют?

41.  Как выделяют фигуру сечения на чертеже?

42.  Какие разновидности сечений существуют? Как их изображают и обозначают?

43.  Линиями какой толщины обводят контур наложенного и вынесенного сечений?

44.  В каких случаях сечения сопровождают надписью? Какие буквы для этого используют?

45.  В каких случаях секущую плоскость не показывают и сечение буквенной надписью не сопровождают?

46.  Как поступают при обводке контура сечения, если в плоскость сечения попало углубление, представляющее собой форму тела вращения?

47.  Что называют разрезом? Как его получают и для чего применяют?

48.  Какие разрезы существуют? Как их обозначают?

49.  Какой разрез называют простым? какой сложным?

50.  В каких случаях применяют сложные разрезы?

51.  Как подразделяются сложные разрезы?

52.  В чем заключается отличие сечения от разреза?

53.  Для чего применяют местный разрез?
