Экологический риск загрязнения атмосферного воздуха выбросами тепловых электростанций при использовании каменного угля (стр. 22 )

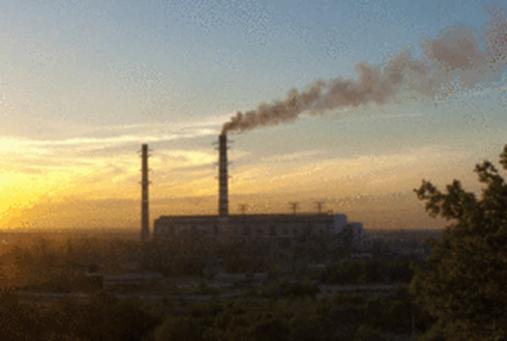

10 – Приднепровская ТЭС Украины

10 – Технические характеристики Приднепровской ТЭС

ТЭС	Приднепровская
Местоположение	Днепропетровск
Собственник	ПАО «ДТЭК Днепроэнерго»
Основные характеристики
Электрическая мощность, МВт	1765 МВт
Тепловая мощность	845 Гкал/час
Характеристика оборудования
Основное топливо	Уголь марки «АШ», газ, мазут
Котельные агрегаты	4×ТП-90, 2×ТПП-110, 2×ТПП-210
Количество энергоблоков	7 (4×150 МВт, 3×285 МВт, 1×310 МВт)
Количество и марка турбин	4×К-150-130, 3×К-300-240, К-310-23,5-3

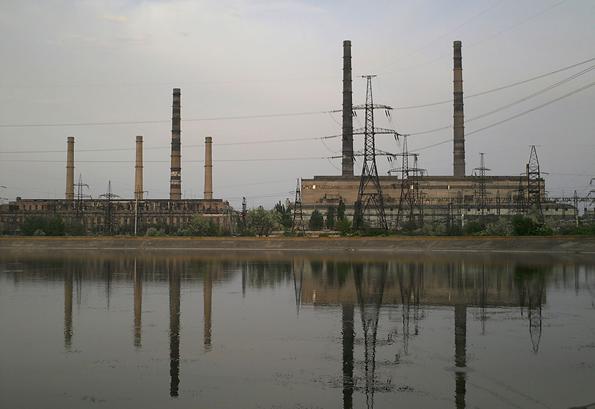

11 – Славянская ТЭС Украины

11 – Технические характеристики Славянской ТЭС

ТЭС	Славянская
Местоположение	Николаевка
Собственник	ПАО «ДТЭК Днепроэнерго»
Основные характеристики
Электрическая мощность, МВт	2100 (проект.), 880 (факт.)
Тепловая мощность	269 Гкал/ч
Характеристика оборудования
Основное топливо	Уголь марки «А» и «Т», мазут
Котельные агрегаты	11×ТП-230-2 (10,11 – раб.) 1×ТПП-200 (закрыт) 1×ТПП-200-1 (раб.)
Количество и марка турбин	5×К-100-90 (4,5 – раб) 1×К-800-240 (закрыт) 1×К-800-240-2 (раб.)
Количество и марка генераторов	5×100 МВт (2×80 МВт факт.) 2×800 МВт (1×720 МВт)

12 – Технические характеристики Старобешевской ТЭС

ТЭС	Старобешевская
Местоположение	пгт Новый Свет
Собственник	ПАО «ДТЭК Донбасэнерго»
Ввод в эксплуатацию	1958
Основные характеристики
Электрическая мощность, МВт	2300 МВт (устан.), 2010 МВт (на 2015 год факт.)
Тепловая мощность	269 Гкал/ч
Характеристика оборудования
Основное топливо	Уголь марки «А» и «Т», шлам, «АШ», мазут, газ
Котельные агрегаты	6×ТП-12 (№1-3, не действ.) 1×АЦКС (№4, уголь АШ, шлам) 9×ТП-100 (№5-13, уголь А, Т)
Количество энергоблоков	3×100 МВт (№1-3), 1×215 МВт (№4), 8×195 МВт (№5, 7-13), 1×200 МВт (№6)
Количество и марка турбин	3×К-100-900 (№1-3) 1×К-200-130-1ПР1 (№4) 9×К-200-130 (№5-13)
Количество и марка генераторов	3×ТВ-2-100 (№1-3), 10×ТГВ-200 (№4-13)

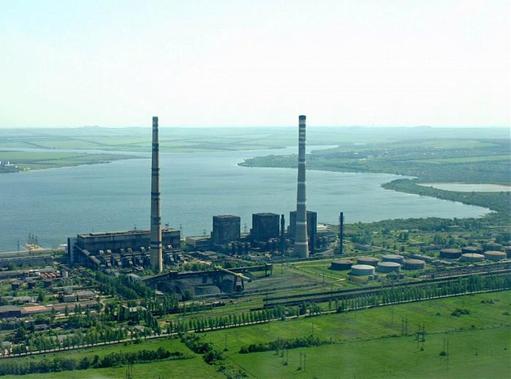

13 – Трипольская ТЭС Украины

13 – Технические характеристики Трипольской ТЭС

ТЭС	Трипольская
Местоположение	г. Украинка
Собственник	ПАО «ДТЭК Центрэнерго»
Ввод в эксплуатацию	1973
Основные характеристики
Электрическая мощность, МВт	1800
Основное топливо	Уголь, природный газ, мазут
Котельные агрегаты	4×ТПП-210А, 2×ТГМП-314
Количество энергоблоков	6×300 МВт
Количество и марка турбин	6×K-300-240
Количество и марка генераторов	6×ТГВ-300

14 – Углегорская ТЭС Украины

14 – Технические характеристики Углегорской ТЭС

ТЭС	Углегорская
Местоположение	Светлодарск
Собственник	ПАО «Центрэнерго»
Ввод в эксплуатацию	1972
Основные характеристики
Электрическая мощность, МВт	3600 МВт, 1200(факт.)
Тепловая мощность	105 Гкал/час, 60 Гкал/час (факт.)
Характеристика оборудования
Основное топливо	Уголь марки «ГСШ», мазут, газ
Котельные агрегаты	4×ТП-312А (раб.) – на угле, 3×ТГМП-204 (законс.) – на газе
Количество энергоблоков	4×300 МВт (раб.), 3×800 МВт (законс.)
Количество и марка турбин	4×ТГВ-300 (раб.), 3×ТВВ-800 (законс.)

Приложение Г

Пробоподготовка.

После измельчения и гомогенизации исходного материала для проведения измерений из вещества золы были приготовлены мишени двух типов: толстые, отпрессованные. Для каждого типа мишеней были изготовлены образцы сравнения с известным содержанием большой группы элементов в диапазоне от Li до U.

Оборудование и измерения.

Измерения выполнены на АЯФК Сокол ННЦ ХФТИ. Образцы помещались в откачиваемую камеру, оснащенную системами диафрагмирования пучка и автоматического передвижения мишеней. Пучок протонов был ориентирован по нормали к плоскости поверхности мишени. Проекция пучка на мишени представляла собой окружность с диаметром 6 мм. Энергия протонов при измерениях составляла 1600 кэВ, а ток пучка на мишени – достигал 15-20 нА. Такой выбор параметров пучка позволил обеспечить высокую чувствительность к определению большинства элементов обнаруженных в исследуемом веществе, высокую экспрессность анализа.

Для измерения тока и заряда протонов на мишени использован интегратор тока.

Элементный состав определялся с использованием двух ядерно-физических методов – мгновенное g-излучение из ядерных реакций (МИЯР) [9] и характеристическое рентгеновское излучение возбуждаемое протонами (ХРИ) [10]. Первый метод использован для определения элементов от Li до Al. Для определения элементов использовались реакции с энергиями квантов.

Для регистрации g-излучения аналитических линий использовался Ge(Li) детектор с разрешением 2.5 кэВ по линии 1332 кэВ, расположенный вне камеры под углом 0° к направлению пучка. Для регистрации ХРИ использовались симметрично установленные под углами 135° к направлению пучка Si-pin и HpGe детекторы.

Si-pin с разрешением 150 эВ по линии 5.9 кэВ использовался для регистрации х. р.и. элементов от Si до Zn. HpGe –детектор использовался для регистрации ХРИ начиная с As и заканчивая Pb.

Обработка спектрометрической информации, определение массового содержания обнаруженных элементов.

Для каждого образца выполнено по две серии измерений по три спектра в каждой с переустановкой позиции мишени. Результаты измерений для различных типов мишеней и разных серий измерений не обнаружили существенных различий и были усреднены.

Спектры ХРИ обрабатывались программой WinQXas (МАГАТЭ). Для обработки спектров g-излучения использована программа Gamma, разработанная в ННЦ ХФТИ. Содержание элементов определялось методом внешнего стандарта. Поправки на отличие в матричном составе стандартных образцов сравнения и исследуемого вещества были вычислены с использованием программ SRIM 2010 и Gupwin. Для определения содержания Na и Al использовали g-излучение с различными энергиями из разных типов реакций.

Сводные данные относительно состава образцов золы, полученные обоими представленными методами приведены в таблице Г.1.

1 − Анализ массового содержания состава летучей золы, определенный физико-химическими методами

Элемент	Массовая доля, %
3Li	0,132
5B	0,070
8O	30,02
9F	0,051
11Na	0,791
12Mg	0,826
13Al	23,42
14Si	19,44
15P	0,704
16S	1,18
19K	4,41
20Ca	3,14
22Ti	0,81
24Cr	0,067
25Mn	0,118
26Fe	6,281
28Ni	0,071
29Cu	0,043
30Zn	0,351
33As	0,051
37Rb	0,006
38Sr	0,055
40Zr	0,033
82Pb	0,001

Приложение Д
