Указания по производству работ при сооружении магистральных стальных трубопроводов (стр. 4 )

4.56. При монтаже арочного пролетного строения из двух или более элементов стыковку и сварку монтажных стыков можно вести с подвесных люлек или временных опор (см. рис.28).

 5. МЕТОДЫ УКЛАДКИ ТРУБНОЙ ПЛЕТИ

ПРЕГРАДЫ, ДОСТУПНЫЕ ДЛЯ НАЗЕМНЫХ СРЕДСТВ

5.1. Укладку плети балочных и арочных переходов, в которых труба является одновременно пролетным строением, выполняют в соответствии с указаниями пп.4.1-4.9 и 4.52-4.56.

Монтаж трубной плети висячих переходов (в которых она подвешена к самостоятельному пролетному строению) можно вести:

на земле параллельно оси пролета;

на временных инвентарных опорах (подмостях), расставляемых под пролетным строением (рис.29);

сначала на земле (где сваривают отдельные секции), а затем на инвентарных опорах-подмостях (где секции сваривают в плеть и испытывают).

Рис.29. Укладка плети при помощи инвентарных переносных опор (вышек):

1 - плеть; 2 - временная опора

Место сварки и гидравлического испытания трубной плети устанавливается проектом производства работ применительно к конкретным условиям каждого перехода.

Длина плети устанавливается с учетом обеспечения выхода концов ее через проемы опор крайних пилонов на величину, необходимую для стыковки с береговыми участками.

5.2. Высота расставляемых под пролетным строением инвентарных опор должна соответствовать проектной высоте расположения трубной плети, чтобы исключить необходимость дополнительного подъема плети при укладке на опорные седла.

5.3. В тех случаях, когда проектная высота расположения плети превышает предельную высоту подъема наземных средств, дополнительно поднимать плеть (сверх высоты инвентарных опор) можно при помощи ручных талей и лебедок через блоки, прикрепленные к инвентарным подъемникам, вышкам или непосредственно к вертикальным подвескам (рис.30).

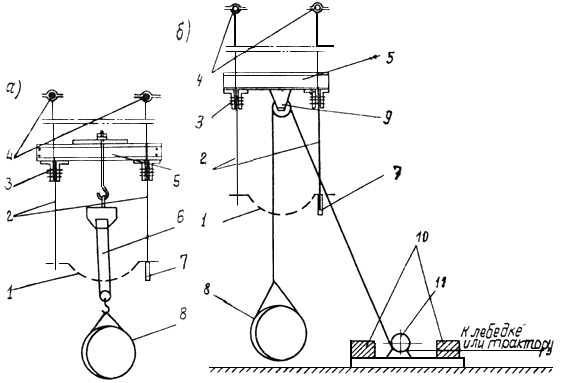

Рис.30. Подъем трубной плети:

а - при помощи подвесных талей; б - при помощи лебедок; 1 - проектное положение опорного седла; 2 - подвески; 3 - зажимы; 4 - несущие канаты; 5 и 9 - временная опорная балка; 6 - таль ручная; 7 - положение опорного седла при укладке плети; 8 - плеть; 9 - верхний блок; 10 - якорь из железобетонных блоков; 11 - нижний блок

В этом случае плеть удерживают в приподнятом положении до закрепления всех опорных седел.

5.4. Инвентарные опоры, применяемые для сварки и испытания трубной плети, должны обеспечивать возможность регулирования по высоте (рис.31). Если такой возможности нет, то необходимая высота опор достигается путем срезки или подсыпки грунта под опоры.

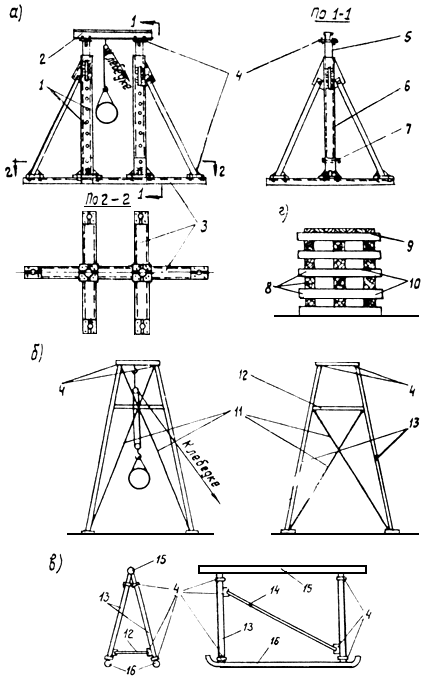

Рис.31. Инвентарные переносные опоры (вышки) для монтажа плети:

а - инвентарный подъемник; б - вышка из труб; в - временная трубная опора; г - шпальные клетки; 1 - отверстия для опорных болтов; 2 - съемная часть переносной опоры; 3 - опорная рама из швеллеров; 4 - разъемные узлы; 5 - вертикальная перемещающаяся труба; 6 - неподвижная труба; 7 - болт для опирания перемещающейся трубы; 8 - шпалы; 9 - настил из досок; 10 - скобы; 11 - связи; 12 - распорка; 13 - стойки; 14 - раскосы; 15 - ригель; 16 - салазки

5.5. Если плеть сварена на земле или на низких опорах под пролетным строением, то для пропуска плети снизу вверх между вертикальными подвесками все опорные седла отсоединяют от левых или правых (по ходу работ) вертикальных подвесок и ветровых связей по той же стороне, после чего седла поворачивают на 90° и располагают параллельно оси пролета.

При применении сплошных подмостей опорные седла выкладывают по ним до монтажа трубной плети и присоединяют к подвескам после испытания трубы.

5.6. Укладку подготовленной трубной плети на опорные седла пролетного строения осуществляют перемещением опорных седел под плеть путем поворота в обратную сторону на 90° с последующим закреплением их в проектном положении.

При сооружении небольших однопролетных переходов с расположением опорных седел на высоте, доступной для гусеничных кранов, укладку плети можно осуществлять трубоукладчиками с поддержанием плети до конца закрепления опорных седел (см. рис.32). В этом случае инвентарные опоры для поддержания плети не применяют.

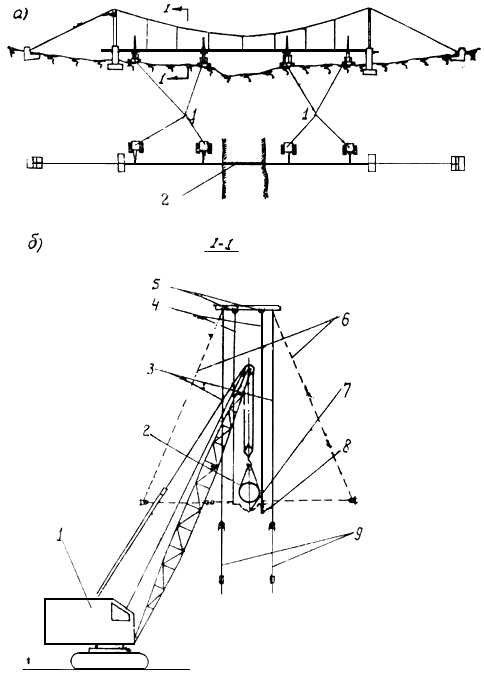

Рис.32. Укладка плети гусеничными кранами:

1 - гусеничный кран; 2 - плеть; 3 - монтажное положение наклонных подвесок при укладке трубопровода; 4 - вертикальные подвески; 5 - несущие канаты; 6 - проектное положение наклонных подвесок; 7 - проектное положение опорного седла; 8 - монтажное положение опорного седла; 9 - монтажное положение ветровых связей

5.7. При укладке трубной плети должна быть обеспечена равномерная загрузка пролетов. Это достигается постепенным освобождением инвентарных опор из-под плети, начиная с обоих концов перехода в направлении к середине или от середины в обе стороны.

5.8. После закрепления опорных седел в проектное положение и освобождения инвентарных опор регулируют высотное положение плети с приданием ей заданного по проекту строительного подъема, после чего приваривают береговые участки с коленами и переход подключают к магистральному трубопроводу.

Регулировку положения плети осуществляют при помощи талрепов (фаркопфов), имеющихся на подвесках, а также путем изменения положения гаек на концах подвесок.

Окраску трубопровода и конструкций перехода осуществляют с инвентарных подмостей.

ПРЕГРАДЫ, ДОСТУПНЫЕ ДЛЯ ПЛАВУЧИХ СРЕДСТВ

5.9. При сооружении надземных переходов через водные преграды, где нельзя использовать наземные технические средства, монтаж и гидравлическое испытание плети выполняют на монтажной площадке, располагаемой по створу перехода на одном из берегов препятствия.

Длину подготовляемой плети определяют в соответствии с п.5.1 настоящих Указаний.

5.10. Подготовленную трубную плеть протаскивают в пролет при помощи лебедки (или трактора) и тягового каната. До начала протаскивания плети к переднему концу ее приваривают скобу для крепления тягового каната или конусную заглушку со скобой.

Эту заглушку можно приваривать к плети перед ее гидравлическим испытанием.

5.11. В зависимости от длины пролета и высоты берегов протаскивание плети можно осуществлять по плавучим опорам (рис.33) или по опорным седлам пролетного строения в соответствии с указаниями п.5.16.

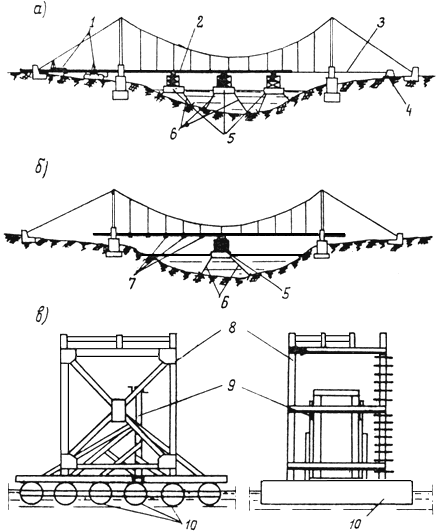

Рис.33. Укладка трубной плети с временных плавучих опор:

а - протаскивание плети; б - монтаж опорных седел; в - временная плавучая опора; 1 - трубоукладчики; 2 - плеть; 3 - канат для протаскивания; 4 - лебедка; 5 - временные плавучие опоры; 6 - якорные канаты; 7 - опорные седла; 8 - вышка для монтажа труб; 9 - опора для труб при протаскивании

При протаскивании плети по плавучим опорам для их устройства используются инвентарные понтоны или другие плавсредства, примененные для монтажа пролетного строения. Для облегчения протаскивания плети на плавучих опорах устраивают подмости, поверх которых закрепляют катки.

Верх подмостей должен быть примерно на уровне опорных седел пролетного строения.

Перед началом протаскивания все плавучие опоры должны быть выставлены по створу перехода на нужном расстоянии друг от друга и надежно заякорены.

Если на переходе нет течения, то плавучая опора используется как подвижная и якорить ее не надо. В этом случае число опор будет значительно меньше.

5.12. До начала протаскивания трубной плети предварительно должны быть отсоединены от подвесок опорные седла и повернуты на 90° в соответствии с п.5.5. Эта работа выполняется с передвижной плавучей опоры с подмостями.

5.13. Протаскивание и укладка трубной плети с применением плавучих опор осуществляются в следующем порядке (см. рис.33):

1) конец тягового каната от лебедки, установленной у анкерной опоры на противоположном берегу, передают в сторону монтажной площадки на лодке и прикрепляют к скобе на головной части плети;

2) подготовленную плеть приподнимают трубоукладчиками и при перемещении вдоль оси перехода пропускают через проем опоры пилона, после чего головную часть плети укладывают на первую плавучую опору, находящуюся вблизи берега, а концевую часть плети поддерживают сопровождающими трубоукладчиками до пилона;

3) в момент выхода головной части плети на противоположный берег ее подхватывает другой трубоукладчик, который и сопровождает до второго пилона, пропуская через проем опоры;

4) находящуюся в пролете на плавучих опорах в пределах водного зеркала и поддерживаемую (при необходимости) трубоукладчиками на берегах плеть вводят между вертикальными подвесками, после чего подводят под плеть опорные седла и прикрепляют к подвескам в проектное положение с регулированием по высоте.

Присоединение опорных седел в пределах водного зеркала осуществляют с передвижной плавучей опоры, а на береговых участках - с телескопической вышки или с переносных инвентарных подмостей.

Подъем трубной плети на дополнительную высоту, в случае необходимости, может осуществляться ручными талями, подвешенными к вертикальным подвескам (см. рис.30).

Регулировку высотного положения плети и подключение береговых участков выполняют в соответствии с п.5.8.

Окраску трубопровода и конструкций перехода в пределах водного зеркала осуществляют с передвижной плавучей опоры, а береговых участков - с переносных инвентарных подмостей.
