Указания по производству работ при сооружении магистральных стальных трубопроводов (стр. 1 )

ВСН-1-30-71
------------------
Мингазпром

УКАЗАНИЯ ПО ПРОИЗВОДСТВУ РАБОТ ПРИ СООРУЖЕНИИ МАГИСТРАЛЬНЫХ СТАЛЬНЫХ ТРУБОПРОВОДОВ

СТРОИТЕЛЬСТВО НАДЗЕМНЫХ ПЕРЕХОДОВ

ВЫПУСК 8

УТВЕРЖДЕНЫ Министерством газовой промышленности 4 июня 1970 г.

В настоящих Указаниях рассмотрены методы сооружения опор и пролетных строений, способы укладки трубной плети и основные требования техники безопасности при строительстве надземных переходов трубопроводов; учтены предложения и замечания организаций Мингазпрома, в том числе строительных и проектных.

Указания рассчитаны на инженерно-технических работников, занятых проектированием организации работ и строительством надземных переходов магистральных трубопроводов.

Указания согласованы с Государственной газовой инспекцией 25 ноября 1969 г. и утверждены Министерством газовой промышленности 4 июня 1970 г.

Указания разработаны инж. (Гипрогаз) при участии сотрудников Гипрогаза инженеров , , сотрудников ВНИИСТа канд. техн. наук , инженеров ,

 ПРЕДИСЛОВИЕ

Выпуск 8 Указаний по производству работ при сооружении магистральных стальных трубопроводов составлен Гипрогазом в развитие главы III-Д.10 СНиПа "Магистральные трубопроводы. Правила организации строительства, производства и приемки в эксплуатацию"*.

________________

* На территории Российской Федерации документ не действует. Действуют СНиП III-42-80, здесь и далее по тексту. - Примечание изготовителя базы данных.

В основу настоящего выпуска Указаний положен передовой опыт строительных и проектных организаций Министерства газовой промышленности по сооружению и проектированию организации работ надземных переходов, а также действующие нормативные документы.

При составлении выпуска 8 были использованы материалы Гипрогаза, теоретические и экспериментальные исследования, проведенные в лабораториях ВНИИСТа и в трассовых условиях, обобщен передовой опыт строительства наиболее крупных надземных переходов трубопроводных магистралей в СССР и за рубежом.

Указания предназначены для проектных организаций, строительных и строительно-монтажных трестов, их управлений и участков и специальных подразделений Министерства газовой промышленности.

В Указаниях даны организация и технология строительства магистральных трубопроводов в различных природных условиях. Ввиду отсутствия достаточного опыта и соответствующих разработанных строительных норм и правил в Указаниях не освещена специфика строительства трубопроводов в районах вечной мерзлоты.

Указания, выпускаемые Всесоюзным научно-исследовательским институтом по строительству магистральных трубопроводов, состоят из 11 отдельных выпусков:

1. Разгрузка, складирование и транспортировка труб.

2. Сварочно-монтажные работы.

3. Подготовительные и земляные работы.

4. Строительство криволинейных участков трубопроводов.

5. Изоляционно-укладочные работы.

6. Строительство и монтаж установок электрозащиты трубопроводов от коррозии.

7. Продувка и испытание магистральных трубопроводов.

8. Строительство надземных переходов.

9. Строительство подводных переходов.

10. Прокладка подводных кабелей связи на переходах магистральных трубопроводов.

11. Организация и технология строительства кабельных и воздушных линий связи в условиях открытой степи, равнинно-лесистой местности и на болотах всех типов.

С выходом настоящих Указаний отменяются 10 выпусков "Рекомендаций по производству работ при сооружении магистральных трубопроводов", изданных в 1964 г.

 1. ОСНОВНЫЕ ПОЛОЖЕНИЯ

1.1. Указания составлены в развитие основных положений главы СНиПа III-Д.10-62 "Магистральные трубопроводы, правила приемки и производства работ" в части, касающейся сооружения надземных переходов.

1.2. Настоящие Указания не распространяются на строительство переходов, сооружаемых в районах вечной мерзлоты.

В настоящих Указаниях также не рассмотрены надземные переходы типа провисающая нить. Принципы сооружения этих переходов даны в "Рекомендациях по проектированию надземных трубопроводов в виде провисающей нити" (М., ВНИИСТ, 1968).

1.3. В зависимости от конструктивной схемы перекрытия пролетов переходы могут быть: балочные (рис.1), висячие (рис.2), вантовые и арочные (рис.3).

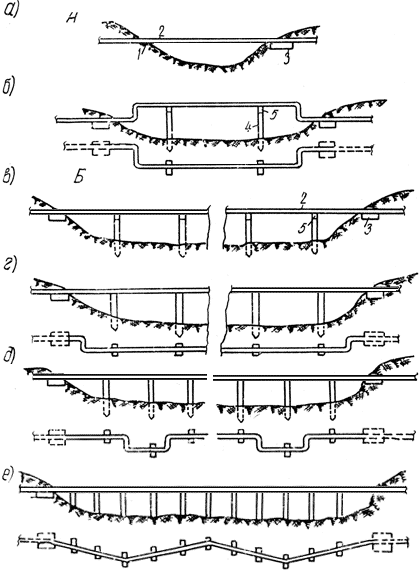

Рис.1. Основные схемы балочных переходов:

А - однопролетные; Б - многопролетные; а - бесконсольные без компенсаторов (опоры на грунт или плиту); б - консольные с компенсаторами (опоры из стоек, свай и других конструкций); в - без компенсаторов; г - с Г-образными компенсаторами; д - с П-образными компенсаторами; е - с компенсацией по типу "змейка"; 1 - опирание на грунт; 2 - плеть; 3 - опорная плита; 4 - стойки, сваи или другие конструкции; 5 - ригель

Рис.2. Основные схемы висячих переходов:

А - однопролетные; Б - многопролетные; а - с пилонами; б - с опорами, заделанными в скалы; 1 - пилон; 2 - пролетное строение; 3 - береговая анкерная опора; 4 - береговая опора под пилон; 5 - плеть; 6 - вертикальная подвеска; 7 - смотровая тележка; 8 - монорельс; 9 - натяжное устройство; 10 - железобетонный опорный массив в нише скалы; 11 - несущий канат; 12 - канат-стяжка; 13 - промежуточная опора; 14 - ветровой канат; 15 - ветровая траверса; 16 - ветровая связь; 17 - анкерная ветровая опора; 18 - наклонная подвеска; 19 - опорное седло; 20 - распорка позиции 14-18 только для однопролетных переходов большого пролета (более 100 м)

Рис.3. Схемы вантового (А) и арочного (Б) переходов:

а - переход с затяжкой; б - переход с муфтой; 1 - оттяжка; 2 - вант; 3 - затяжка; 4 - пилон: 5 - анкерная опора; 6 - опора под пилон; 7 - трубопровод; 8 - муфта; 9 - мостик с перилами (на нефтепроводах); 10 - опора

1.4. Надземные переходы состоят из следующих основных конструктивных элементов:

опоры;

пилоны (для висячих и вантовых конструкций);

пролетное строение;

трубная плеть.

1.5. Исходя из особенностей организации строительства, надземные (воздушные) переходы, пересекающие преграды, подразделяют на:

доступные для прохода наземных средств механизации, обеспечивающих монтаж пролетного строения и трубной плети;

доступные для прохода плавучих средств;

недоступные ни для наземных, ни для плавучих средств.

1.6. Перечень основных нормативных документов для руководства при строительстве надземных переходов приведен в литературе (1-25).

 2. ОРГАНИЗАЦИЯ СТРОИТЕЛЬСТВА ПЕРЕХОДОВ

2.1. Надземные переходы, как правило, сооружают по типовым проектам производства работ, привязанным к местным условиям; отдельные сложные переходы выполняют по индивидуальным проектам производства работ.

2.2. Границы переходов, определяемые проектом, должны быть привязаны к пикетажу, закреплены в натуре и указаны в рабочих чертежах линейной части трубопроводов и переходов.

2.3. Проект производства работ (ППР) составляет строительная организация на основе рабочих чертежей перехода и решений, принятых в утвержденном проекте организации строительства; ППР служит руководством для организации и производства работ по сооружению перехода.

В ППР должны быть установлены календарные сроки строительства перехода и конкретизированы:

мероприятия подготовительного периода;

потребность и сроки получения материальных, технических (машины, механизмы, транспорт) и энергетических ресурсов, сроки поступления на площадку рабочих и технических кадров;

методы производства работ.

В составе ППР должен быть разработан строительный генеральный план с указанием расположения постоянных и временных зданий и сооружений, подъездных и внутриплощадочных временных дорог, открытых и закрытых складов, линий электропередачи и связи, а также монтажной площадки (примерные стройгенпланы сооружения переходов даны на рис.4, а и б).

Примечания:

1. Временные здания и сооружения 5, 7, 8, 11 (рис.4, а и б) применяются в случаях приготовления бетона на месте при устройстве опор из монолитного бетона.

2. Пунктиром показаны варианты расположения площадок.

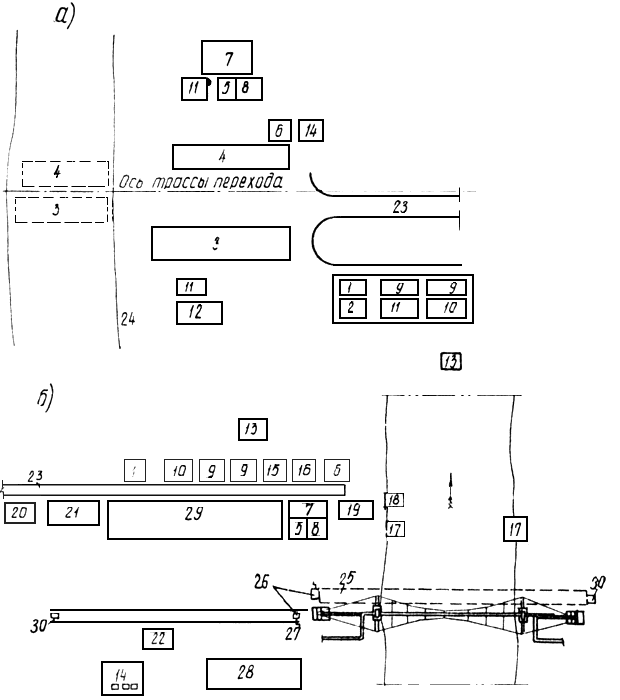

Рис.4. Схемы стройгенплана надземного перехода:

а - балочного; б - висячего; 1 - контора прораба; 2 - магазин; 3 - площадка для складирования сборных железобетонных конструкций; 4 - монтажная площадка; 5 - бетономешалка передвижная; 6 - передвижная электростанция; 7 - открытый склад песка и гравия; 8 - склад цемента; 9 - жилые вагон-домики; 10 - кухня-столовая; 11 - цистерна для воды; 12 - материальный склад; 13 - санузел; 14 - склад ГСМ; 15 - слесарная мастерская; 16 - склад инструментов и приспособлений; 17 - причал; 18 - насосная станция; 19 - склад металлоконструкций; 20 - склад канатов; 21 - склад материалов и оборудования; 22 - кузница на один горн для заделки канатов; 23 - временная подъездная дорога; 24 - преграда, пересекаемая надземным переходом; 25 - площадка для разматывания и натяжения канатов (вариант расположения); 26 - лебедки или трактор для протаскивания канатов; 27 - площадка для разматывания и натяжения канатов; 28 - площадка для стоянки машин и механизмов; 29 - площадка для сборки и сварки труб; 30 - якорь
