Указания по производству работ при сооружении магистральных стальных трубопроводов (стр. 5 )

5.14. При сооружении многопролетных переходов подготовляется несколько трубных секций, которые сваривают в общую плеть в процессе протаскивания отдельных секций.

ПРЕГРАДЫ, НЕДОСТУПНЫЕ ДЛЯ НАЗЕМНЫХ И ПЛАВУЧИХ СРЕДСТВ

5.15. При сооружении надземных переходов, недоступных для наземных и плавучих средств, монтаж и испытание плети выполняют в соответствии с п.5.9 настоящих Указаний.

5.16. Подготовленную плеть укладывают в проектное положение протаскиванием в пролет по временным катковым опорам, вмонтированным в опорные седла (рис.34).

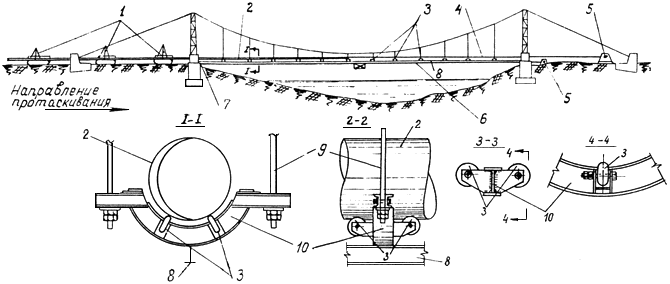

Рис.34. Укладка плети протаскиванием по временным катковым опорам:

1 - трубоукладчики; 2 - плеть; 3 - временные катковые опоры; 4 - тяговый трос; 5 - лебедки; 6 - тяговый и тормозной канат смотровой тележки; 7 - блок; 8 - монорельс; 9 - вертикальная подвеска; 10 - опорное седло

Протаскивание и укладку плети осуществляют в следующем порядке:

1) при помощи эксплуатационной смотровой тележки передают в сторону монтажной площадки конец тягового каната от лебедки, установленной на противоположном берегу, и прикрепляют к скобе на головной части плети; по ходу передачи тягового каната его пропускают через проемы опор пилонов и одновременно укладывают по центру опорного седла;

2) подготовленную плеть приподнимают трубоукладчиками и перемещают вдоль оси перехода в сторону пилона, пропускают через проем опоры пилона, после чего головную часть плети укладывают на первое опорное седло с временными катковыми опорами, а остальную часть плети удерживают в этом положении и сопровождают трубоукладчиками до момента окончания протаскивания.

В процессе протаскивания плети монтажник с эксплуатационной смотровой тележки следит за ходом продвижения головной части плети по катковым опорам, а в случае остановки плети принимает необходимые меры для ее дальнейшего перемещения;

3) после окончания протаскивания плети временные катковые опоры демонтируют с эксплуатационной смотровой тележки, с которой также регулируют высотное положение трубопровода.

По согласованию с дирекцией строящегося трубопровода временные катковые опоры могут быть оставлены на эксплуатационный период.

Регулировку высотного положения плети, а также подключение береговых участков и магистрали выполняют в соответствии с п.5.8.

Окраску трубопровода и конструкций перехода в пределах недоступной части осуществляют со смотровой тележки, а на береговых участках - в соответствии с п.5.13.

Примечание. Чтобы избежать деформирования пролетного строения в процессе протаскивания плети, все его элементы до начала протаскивания должны быть тщательно закреплены и натянуты натяжными устройствами и талрепами для создания единой жесткой системы.

 6. ПРИЕМКА ПРОМЕЖУТОЧНЫХ РАБОТ, ИСПЫТАНИЕ И СДАЧА ПЕРЕХОДА В ЭКСПЛУАТАЦИЮ

6.1. При сооружении переходов промежуточной приемке подлежат:

сооружение опор;

монтаж пролетного строения;

сварка труб в секции;

испытание и укладка трубной плети;

очистка полости.

Приемку опор и пролетного строения осуществляют в соответствии с требованиями СНиПа III-Д.2-62; контроль сварных швов, продувку и испытание плети выполняют согласно указаниям соответствующих разделов СНиПа III-Д.10-62 и действующих правил газовой инспекции.

6.2. В зависимости от местных условий и методов монтажа перехода очистку и испытание плети выполняют на одном из берегов препятствия (при недоступном пролете) либо непосредственно в пролете перехода.

6.3. Продувку трубной плети в пределах надземного (надводного) перехода выполняют после подвески или укладки ее на опоры:

на участках I категории - после предварительного испытания, проводимого на площадке, и до испытания, проводимого на подмостях по оси перехода;

на участках II, III и IV категории - до испытания, проводимого одновременно со всем трубопроводом.

Продувку осуществляют воздухом при давлении не менее 6 кг/см без применения очистных поршней; удаление загрязнения ввиду незначительной длины переходов достигается применением повышенных скоростей и увеличением объема воздуха.

Пропуск и выпуск продуваемого воздуха через линейную арматуру не разрешается.

6.4. В соответствии с требованиями СНиПа III-Д.10-62 испытание плети надземных переходов выполняют:

на участках I категории - дважды: предварительное - после монтажа и сварки трубной плети на монтажной площадке или подмостях; окончательное - одновременно с испытанием всего трубопровода;

на участках II, III и IV категории - один раз одновременно со всем трубопроводом.

6.5. Испытание надземных переходов, выполняемое одновременно со всем трубопроводом, осуществляют в соответствии с индивидуальной инструкцией, разрабатываемой применительно к конкретным условиям испытываемого объекта и утверждаемой в установленном порядке.

6.6. Если во время испытаний обнаружены большие утечки воздуха, разрывы труб или сварных швов, подача воздуха должна быть немедленно прекращена, давление снижено до атмосферного и проведены работы по устранению дефектов, после чего испытания можно продолжать.

6.7. Предварительное гидравлическое испытание следует выполнять при положительной температуре окружающего воздуха или при условии, если приняты меры, предотвращающие замерзание жидкости, применяемой для испытания.

6.8. Место установки наполнительных и опрессовочных агрегатов выбирают с учетом возможности заполнения всего участка испытываемой плети трубопровода. По концам испытываемой плети приваривают заглушки, а в наиболее высокой точке - воздухоспускной кран. Для контроля давления должен быть вварен патрубок с манометром.

В процессе закачки воды воздух выпускают до тех пор, пока из воздухоспускного крана не начнет выходить сплошная струя воды. Затем воздухоспускной кран закрывают, а воду продолжают закачивать до создания необходимого испытательного давления.

6.9. Во время наполнения трубопровода водой и подъема давления необходимо периодически осматривать испытываемый участок.

6.10. Если во время испытания обнаружена утечка, подача воды в трубопровод должна быть немедленно прекращена, устранены дефекты, и только после этого испытания можно продолжать.

6.11. После предварительного гидравлического испытания плети перехода из нее должна быть полностью удалена вода.

6.12. Приемка в эксплуатацию законченных строительством переходов производится рабочей комиссией с соблюдением общих правил СНиПа III-А.10-66.

6.13. Приемочной комиссии перехода должна быть предъявлена следующая техническая документация:

комплект рабочих чертежей с внесенными в них изменениями;

перечень допущенных отступлений от проекта с указанием причин и документов, разрешающих эти отступления;

заводские сертификаты на трубы, канаты, фасонные части и арматуру, а в случае их отсутствия - результаты лабораторных или стендовых испытаний;

паспорта или данные испытания строительных материалов и изделий, использованных при сооружении опор и пролетного строения перехода (цемент, арматурная сталь, краски, сборные железобетонные изделия, местные строительные материалы);

акты испытания заделки канатов в стаканы, а также пооперационной приемки всех видов строительных и монтажных работ, включая сварку, продувку и испытание трубной плети перехода.

6.14. Результаты приемки должны быть оформлены рабочей комиссией в виде акта, который является основанием для ввода перехода в эксплуатацию и который предъявляется при сдаче всего газопровода в эксплуатацию.

 7. ОСНОВНЫЕ ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ СТРОИТЕЛЬСТВЕ НАДЗЕМНЫХ ПЕРЕХОДОВ

ОБЩИЕ ТРЕБОВАНИЯ

7.1. При строительстве надземных (воздушных) переходов для обеспечения безопасного ведения работ надлежит руководствоваться указаниями нормативных документов по технике безопасности [18-25].

7.2. При организации жилого городка для рабочих стройплощадки перехода следует использовать передвижные жилые и административно-бытовые вагон-домики с дополнительными устройствами применительно к данному географическому поясу - утепление, кондиционирование воздуха, входные тамбуры, солнцезащитные тенты и другие мероприятия, предусмотренные действующими правилами по технике безопасности.

Для обеспечения электробезопасности все электрифицированные вагон-домики необходимо заземлить.

7.3. На стройплощадке должны быть оборудованы помещения для приема пищи, обогрева и отдыха рабочих. Эти пункты должны быть обеспечены аптечками и бачками с питьевой водой.

7.4. Установка элементов пролетных строений и трубной плети, как и все монтажные работы, выполняемые на высоте более 1,5 м, должна вестись с подмостей, вышек, стремянок, тележек, огражденных перилами высотой не менее 1 м.

Все рабочие, работающие на высоте, должны быть снабжены защитными поясами и сумками для инструментов.

7.5. Монтаж пролетных строений и трубной плети разрешается вести только при наличии подробно разработанного проекта производства работ, утвержденного главным инженером СМУ или треста, а также специальной инструкции, указывающей порядок производства каждого вида работ, безопасные способы их выполнения и мероприятия по технике безопасности.

7.6. При ветре силой более 6 баллов, при гололедице, сильном спегопаде и дожде не допускается вести работы по погружению свай, подъему и монтажу конструкций, а также верхолазные работы.
