Расчеты механических передач (стр. 37 )

,

где – коэффициент, учитывающий переменность нагрузки:

. (76)

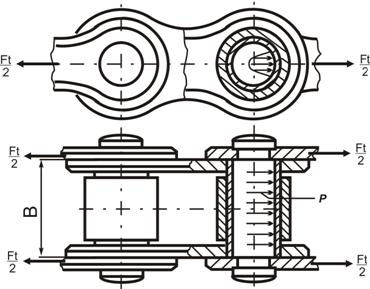

Рисунок 15 – Расчетная схема

Таблица 66 – Параметры приводных роликовых цепей по ГОСТ 13568-75

Обозначение цепи	p, мм	H, мм	Bвн, мм	Dр, мм	Aоп, мм2	Fразр, кН	q, кг/м
ПР-12,7-1820	12,7	13,92	7,75	8,51	50	18,2	0,75
2ПР-12,7-3180	31,8	1,40
ПР-15,875-2270	15,875	16,59	9,65	10,16	71	22,7	1,00
2ПР-15,875-4540	45,4	1,90
ПР-19,05-3180	19,05	22,78	12,70	11,91	106	31,8	1,90
2ПР-19,05-7200	72,0	3,50
ПР-25,4-5670	25,4	29,29	15,88	15,88	180	56,7	2,60
2ПР25,4-11340	113,4	5,00
ПР-31,75-8850	31,75	35,76	19,05	19,05	262	88,5	3,80
2ПР-31,75-17700	177,0	7,30
ПР-38,1-12700	38,1	45,44	25,4	22,23	395	127,0	5,50
2ПР-38,1-25400	254,0	11,00

Примечание. Рекомендуется назначать цепь с ближайшим большим к расчетному значению шагом;

4.5.3 Расчет усталостной прочности пластин цепи

Расчетное условие:

.

, (77)

где - допускаемое давление в шарнире, гарантирующее усталостную прочность пластин в течение заданного срока службы, МПа:

, (78)

где – коэффициент, учитывающий влияние числа зубьев ведущей звездочки:

(79)

– коэффициент, учитывающий срок службы передачи:

; (80)

– коэффициент, учитывающий частоту вращения ведущей звездочки из условия усталостной прочности пластин цепи6

; (81)

– коэффициент, учитывающий шаг цепи:

·  – при p25,4 мм; (82)

·  – при p>25,4 мм. (83)

4.5.4 Проверка статической прочности цепи

Расчетное условие:

S ³ [S],

где S – фактическое значение коэффициента безопасности;

[S] – допускаемая величина коэффициента безопасности, [S] = 6...8.

, (84)

где – стандартное значение статической разрушающей нагрузки, Н;

– коэффициент перегрузки, при наличии настраиваемого предохранительного звена в кинематической цепи механизма (фрикционной муфты) задается настройкой и равен запасу сцепления , для остальных случаев можно рекомендовать:

; (85)

– сила удара шарнира о зуб звездочки при входе его в зацепление, H:

·  - ;

·  Fy =1,36∙n1∙p∙m - ,

где m – число рядов цепи.

4.6 Последовательность расчета передачи приводной роликовой цепью

4.6.1 Предварительный расчет передачи

Предварительный расчет передачи приведен в табл. 67, 68.

Таблица 67 – Предварительный расчет передачи

Наименование величины	Обозначение	Метод определения
1	2	3
1 Число зубьев вед. звездочки (ориентировочное)		= 31 - 2
2 Число зубьев ведущей звездочки (назначенное)		Округлить до ближайшего нечетного числа
3 Коэффициент работоспособности передачи	C	C = 4·106
4 Коэффициент, учитывающий влияние частоты вращения ведущей звездочки на износ шарнира

Продолжение таблицы 67

1	2	3
5 Коэффициент, учитывающий влияние числа зубьев ведущей звездочки передачи
6 Межосевое расстояние передачи (в шагах)		Рекомендуется:
7 Коэффициент, учитывающий межосевое расстояние передачи
8 Коэффициент, учитывающий влияние передаточного числа
9 Коэффициент, учитывающий параметры передачи
10 Коэффициент, учитывающий угол наклона линии центров к горизонту	Kg	Табл. 63
11 Коэффициент, учитывающий способ компенсации вытяжки цепи	Kp	Табл. 64
12 Коэффициент, учитывающий способ смазки шарнира	Kсм	Табл. 65
13 Коэффициент, учитывающий условия эксплуатации передачи	Kэ	Kэ = Kγ Kр Kсм
14 Допускаемое давление для расчета износостойкости шарнира	, МПа
15 Желательное число рядов цепи	m	Рекомендуется: m=1
16 Коэффициент, учитывающий число рядов цепи	Km	Табл. 62
17 Расчетный шаг цепи	pop, мм

Таблица 68 – Расчет геометрических параметров передачи

Наименование величины	Обозначение	Метод определения
1	2	3
1 Расчетное число зубьев ведомой звездочки

Продолжение таблицы 68
