Программа геологического изучения шельфа арктических морей на 2012-2017 гг. и оценка воздействия намечаемой деятельности на окружающую среду (стр. 4 )

1.4. Сейсморазведочные работы методом МОВ ОГТ 2d

Профильные сейсморазведочные работы будет выполняться при работах на нефть и газ. Методика работ заключается в следующем: сейсморазведочное судно с заданной скоростью движется по профилям и возбуждает упругие колебания в заданных точках. Забортное оборудование состоит из источников пневматических импульсов и приемного устройства – сейсмической косы.

За 20 минут до начала профиля начинается «безопасный старт» пневмоисточников. Сначала включаются по одному пневмоисточники малого объёма, постепенно объём наращивается до полного, после чего отключаются запасные пневмоисточники.

Пневматические источники при коротком резком выхлопе сжатого воздуха возбуждают в воде упругие колебания, которые распространяются в земной коре и, отражаясь от границ геологических пластов с различными плотностными характеристиками, возвращаются к дневной поверхности. Импульсы излучаются в строго определенных пространственных точках.

Сейсмокоса состоит из набора приемников упругих колебаний – пьезодатчиков, подключенных к морскому геофизическому кабелю. Пьезодатчики регистрируют отраженные от геограниц импульсы, возбужденные пневмоисточниками и передают зарегистрированные сигналы на записывающую аппаратуру, находящуюся на борту регистрирующего судна.

Местоположение судна, пневмоисточников и сейсмокос строго задается в пространственных координатах спутниковой навигационной системой. Расположение судна и оборудования в процессе работы и характеристики источников приведены на рисунках.

После проведения полевых работ сейсмическая информация, записанная на магнитные носители, подвергается специальной цифровой обработке и интерпретации. В результате этого строятся геологические карты, несущие информацию о геологическом строении и о перспективах нефте-газоносности исследованного участка.

Основные технологические параметры выполнения работ на исследовательских судах:

§  скорость движения судна – 4,5 узла;

§  расстояние между пунктами возбуждения упругих колебаний - 25 м;

§  работы проводятся на глубинах более 10-15 м, расстояние от пневмоисточников до дна составляет более 5 м.

Работы на участке будут выполняться непрерывно и круглосуточно. Работы могут быть остановлены при волнении моря более 4-х баллов или при воздействии внешних факторов, препятствующих или создающих большие помехи работам.

Транспортные средства. Сейсморазведочные работы методом МОВ ОГТ 2D будут выполняться с использованием исследовательских судов «Профессор Куренцов», «Дмитрий Наливкин».

НИС «Профессор Куренцов»

Источники упругих колебаний. В качестве источника сейсмических сигналов метода МОВ ОГТ на НИС «Профессор Куренцов» планируется использовать пневмоисточники SleeveII.

Для группы источников: объем составляет - 4240 куб. дюймов (69,5 л), число источников - 40, рабочее давление - 138 бар (2000 psi); глубина погружения - до 8 м, но не менее 5 м до дна.

Схема расположения пневмоисточников в группе с указанием мощности представлена на рис. 1.2..

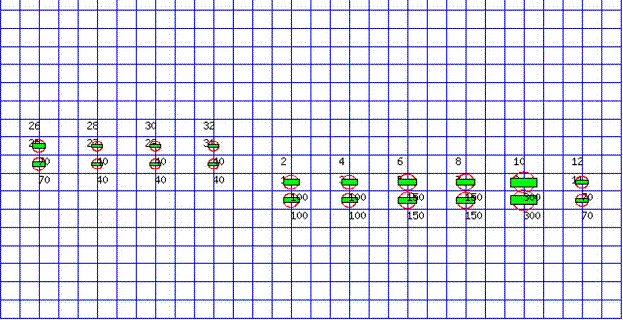

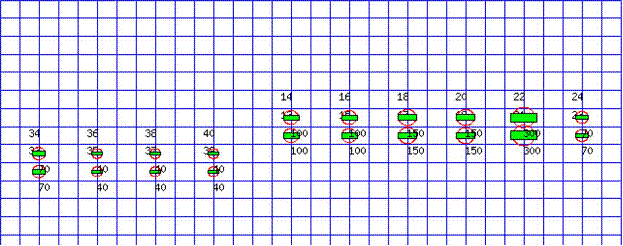

Рис. 1.2. Распределение источников в группе НИС «Профессор Куренцов»

Все ПИ должны срабатывать одновременно с погрешностью ±1.5 мс и контролироваться системой управления. ПИ должны буксироваться на заданной глубине с отклонением ±1 м. Отклонение рабочего давления от номинала - 2000 пси (140 бар) не должно превышать ±10%.

Регистрирующая аппаратура. Сейсморазведочные исследования планируется проводить с применением радиотелеметрической регистрирующей системы Sersel SEAL Sistem.

Сейсмокоса. Сейсморазведка МОВ ОГТ 2D проводится с использованием приемного устройства длиной 6000 – 12000 м в зависимости от сейсмогеологических условий. Наиболее часто используемая длина косы 8100 метров (54 активных секции).

НИС «Дмитрий Наливкин»

В качестве источника сейсмических сигналов метода МОВ ОГТна НИС «Дмитрий Наливкин» планируется использовать пневмоисточники BOLT производства фирмы Bolt Technologies (США).

Для группы источников BOLT (1500LL, 1900LLX): объем составляет - 6080 куб. дюймов (99,6 л), число источников - 40, рабочее давление - 138 бар (2000 psi); глубина погружения - до 8 м, но не менее 5 м до дна.

Схема расположения пневмоисточников в группе с указанием мощности представлена на рис. 1.3.

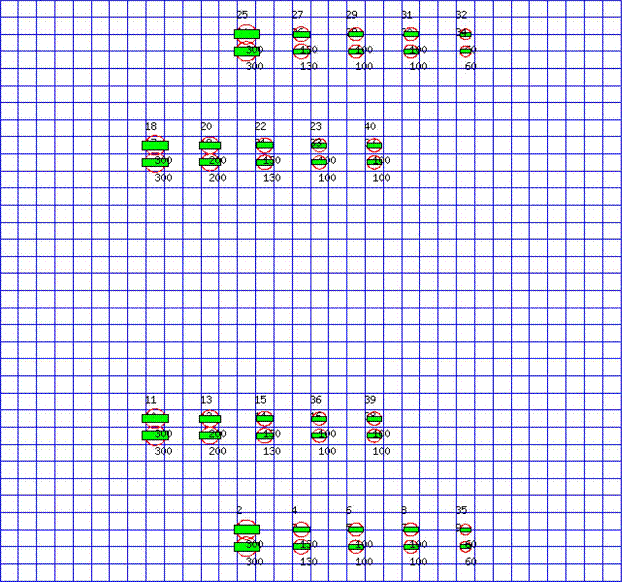

Рис. 1.3. Распределение источников в группе НИС «Дмитрий Наливкин»

Регистрирующая аппаратура и сейсмокоса для этого НИС идентичны предыдущему судну.

1.5. Сейсморазведочные работы методом МПВ

Сейсморазведочные работы методом МПВ выполняются при региональных геолого-геофизических и геологосъемочных работах, и в двух случаях при работах на нефть и газ (объекты А-1 и А-9). Работы данным методом выполняются с НИС «Геофизик»

Технология морских сейсмических работ с автономными донными сейсмическими станциями (АДСС) заключается в следующем:

§  постановка донных станций по профилю,

§  возбуждение упругих колебаний производится двумя пневмоисточниками «Пульс-6» через равные интервалы времени,

§  сбор регистраторов,

§  выгрузка полученной информации с винчестеров АДСС на винчестер PC.

При выборе системы наблюдений были приняты во внимание задачи, стоящие перед сейсмическими работами.

Отработка профилей МПВ проектируется по следующей методике:

Параметры расстановки АДСС:

§  расстояние между точками постановки донных станций -10 км.

Параметры возбуждения упругих колебаний:

§  Пневмоисточник одиночный «Пульс-6-100», объемом 100 л:

§  временной интервал между возбуждениями - 2 мин (250 м);

§  полезная длина годографа - не менее 120 км.

Параметры регистрации:

§  шаг дискретизации - 4 мс;

§  длина записи - 60 с.

Длина расстановки и количество станций в расстановке могут быть изменены в зависимости от географических и гидрологических условий, обеспечивающих возможность постановки станций на профиле.

Источники упругих колебаний. В качестве источника сейсмических сигналов метода МПВ на НИС «Геофизик» предполагается использовать пневмоисточники «ПУЛЬС-6-100» (Россия). Для пневмоисточника «ПУЛЬС-6-100»: рабочий объем источника - 100 л; рабочее давление - 140 бар; группирование - одиночное. Заглубление источника 30-35 м, на мелководье заглубление уменьшается и в любом случае расстояние от пневмоисточника до дна превышает 5 м.

Регистрация сигналов. Выполняется самовсплывающими автономными донными сейсмическими станциями – АДСС-5000.

Технические характеристики АДСС -5000:

§  количество сейсмических каналов - 4 (3 геофона и 1 гидрофон);

§  масса (без якоря-груза), кг, не более 25;

§  работоспособность в диапазоне температур, ° С от 0 до 40;

§  автономность работы на дне, суток от 30 до 60.

1.6. Непрерывное сейсмоакустическое профилирование

Непрерывное сейсмоакустическое профилирование выполняется при региональных геолого-геофизических и геологосъемочных работах. Выполняется с помощью электроискрового излучателя (спаркера), на 10% протяженности профилей выполняется с помощью пневмоисточника Mini GI.

Перед началом работ производится балансировка пьезокосы в районе проведения работ так, чтобы она имела нейтральную плавучесть.

Поскольку глубина погружения приемоизлучающей системы в режиме оптимального согласования составляет 1,2 – 1,3 м, то работа возможна лишь при волнении не превышающем 1 метра.

Скорость судна 3-5 узлов. Импульсы производятся каждые 4 секунды. Длина спаркера 3 м.

Источники упругих колебаний. В качестве источника энергии на основной части профилей используется электроискровой излучатель типа спаркер, закрепленный на катамаране.

Он имеет следующие характеристики:

·  Напряжение - 5 кВ,

·  Емкость накопительных конденсаторов - 200 мкФ.,

·  Энергия излучения - 2.5 кДж.,

·  Дискретность - 40 нсек.,

·  Количество электродов - 28 на базе 1.2 м.,

Для 10% протяженности профилей в работе вместо спаркера используются пневмоисточники Mini GI. Интервал возбуждения упругих колебаний 2-4 сек (4.5 – 9.0 м) при скорости судна 4.5 узла

Он имеет следующие характеристики:

·  Приведенная акустическая мощность - 20-37 Дб.

·  Рабочее давление 13,5 МПа.

·  Объем камер (30+30) куб. дюймов

·  Тип сигнала - широкополосный

Частота - 200-800 Гц. Для регистрации сигналов используется пьезосейсмографная коса длиной до 50 м с заглублением 3 м. Пьезокоса состоит из 30 гидрофонов НС-202 на базе 7,5 метров.

1.7. Гравиметрические и магнитометрические работы

Гравиметрические и магнитометрические работы выполняются, как правило, попутно с сейсморазведкой. В основном они выполняются при работах на нефть и газ, но для объектов Г-1 и Г-4 гравиметрические исследования проводятся и при региональных геолого-геофизических и геологосъёмочных работах.

Гравиметрические работы могут выполняться на НИС «Профессор Куренцов» и НИС «Геофизик», используемое оборудование при этом отличается. Оборудование для магнитометрии не зависит от используемого судна.

Надводные гравиметрические измерения проводятся с учётом методических требований «Инструкции по морской гравиметрической съёмке ИГ-78». Гравиметрические измерения обеспечиваются исходными и заключительными опорными наблюдениями, которые проводятся у береговых опорных гравиметрических пунктов (БОГП), привязанных к пунктам I или II класса государственной гравиметрической сети.

В интервале между исходными и заключительными опорными наблюдениями гравиметрический отряд работает непрерывно. Кондиционные гравиметрические наблюдения проводятся при следующих внешних условиях:

§  волнение моря менее 4 баллов (высота волн менее 2 м)[1];

§  скорость судна на профиле 4.5±0.5 узла;

§  рыскание судна менее ±1.5 град.
