3.12 штрипс: Листовая рулонная заготовка, обрезанная по ширине в соответствии с требованиями получения конечной готовой продукции.
4 Классификация, основные параметры и размеры
4.1 Панели классифицируют по:
- функциональному назначению;
- конструктивным параметрам и размерам.
4.2 По функциональному назначению панели подразделяют на:
- стеновые, в том числе угловые (С) и дверные (Д);
- кровельные (К).
4.3 По конструктивным параметрам и размерам панели подразделяют:
а) в зависимости от вида профилирования поверхности наружной и внутренней облицовок (рисунок 1):
1) внутренняя облицовка стеновой и кровельной панелей может быть:
- гладкой (Г),
- волнистой (В),
- трапециевидной (Т),
- с накаткой (Н);
2) наружная облицовка стеновой панели может быть:
- гладкой (Г),
- волнистой (В),
- трапециевидной (Т),
- с накаткой (Н);
возможны и другие виды профилирования облицовок.
Гладкая (Г)
Волна (В)
Трапециевидная (Т)
Накатка (Н)
Рисунок 1 – Виды профилирования поверхности металлических облицовок
3) наружная облицовка кровельной панели (рисунок 2):
- трапециевидная глубокая (ТГ);
_________________
* Размеры для справок.

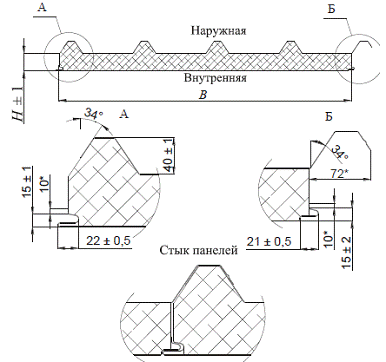

Рисунок 2 - Кровельная панель с глубоким профилированием наружной облицовки
с несимметричным замком по толщине панели, который образует стык в шпунт –
тип замка «кровельный» (К)
б) в зависимости от типа замка при сопряжении панелей с разными продольными кромками – одна в виде паза, другая в виде гребня:
1) стеновая панель с симметричным замком по толщине панели, который образует стык в шпунт – тип замка с открытым креплением – Z (рисунок 3);
_________________
* Размер для справок.

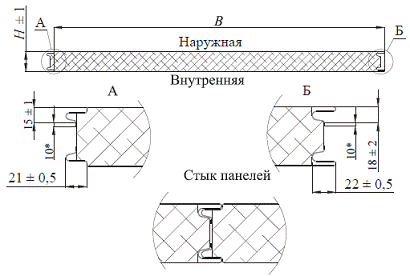

Рисунок 3 - Стеновая панель с симметричным замком по толщине панели, который
образует стык в шпунт – открытое крепление (Z)
2) стеновая панель с несимметричным замком по толщине панели, который образует стык в шпунт – тип замка со скрытым креплением - S
(рисунок 4);
_________________
* Размеры для справок.

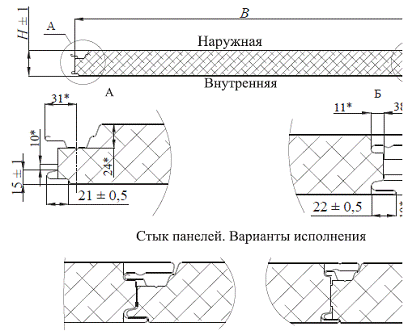

Рисунок 4 - Стеновая панель с несимметричным замком по толщине панели, который образует стык в шпунт – скрытое крепление (S)
3) несимметричный замок по толщине панели, который образует стык в шпунт – тип замка ≪кровельный≫ - К (рисунок 2).
Допускается применение других типов замков при сопряжении панелей, в том числе:
тип 1 – панели с замковым соединением
«Шип-паз» ( пазо-гребневое соединение)
тип 2- панели с замковым соединением скрытого крепления типа «Secret-Fix» (при горизонтальном монтаже)
тип 3 – панели с замковым соединением типа «Zeta-Lock»
тип 4 – замковое соединение типа «Zeta-Lock, Clip - Roof» для кровельных панелей
тип 5– фальцевое замковое соединение для кровельных панелей
Рисунок 5
4.4 Основные размеры панелей должны соответствовать, указанным в таблице 1. Соотношения между условной и номинальной толщинами приведены в таблице 2.
Примечание - При отсчете предельных отклонений и при расчетах панелей следует использовать номинальную толщину, указанную в таблице 2, на которую настроены станы, выпускающие трехслойные панели на поточных линиях.
Таблица 1 В миллиметрах
Панель | Тип замка | Условная толщина* | Рабочая ширина B | Длина L |
Стеновая с открытым креплением | Z | 5 0- 40-250 | 1000-1200 | от 1000 до 13500 |
Стеновая со скрытым креплением | S | 50- 40-150 | 1000-1200 | от 1000 до 13500 |
Кровельная | К | 50 -40-300 | 1000 | от 1000 до 13500 |
* Округленная номинальная толщина Н. Примечание. Допускается применение других типов замков при сопряжении панелей, в том числе: тип 1-«Шип-паз», тип 2- «Secret-Fix», тип 3- «Zeta-Lock», тип 4-«Clip - Roof», тип 5-фальцевое замковое соединение для кровельных панелей. |
Таблица 2 В миллиметрах
Условная толщина | 40 | 50 | 60 | 80 | 90 | 100 | 120 | 150 | 170 | 200 | 250 | 300 |
Номинальная толщина Н | 41 | 51 | 61 | 81 | 89 | 97 | 123 | 146 | 167 | 197 | 247 | 297 |
Примечание: По согласованию с заказчиком толщина панели может быть изменена.
4.5 Панели изготовляют длиной, указанной в таблице 1.
По согласованию между изготовителя и заказчиком допускается изготовлять панели длиной более указанной в таблице 1.
Размеры панелей и массу следует принимать по рабочим чертежам в соответствии с договором на поставку.
4.6 Условные обозначения панелей
Условное обозначение панелей следует приводить в соответствии со схемой 1:
Схема 1
Пример условного обозначения панели:
Условное наименование предприятия - изготовителя панелей (ТКМ), трехслойная панель ТСП, с замком Z, условной толщиной 120 мм, шириной 1000 мм, с наружной облицовкой вида – волна В, с внутренней облицовкой вида - трапеция Т, с утеплителем из минеральной ваты МВ, наружная облицовка: покрытие полиэстер ПЭ производства России 01, цвет RAL 5005 (синий), толщина металла 0,5 мм; внутренняя облицовка: покрытие полиэстер ПЭ производства России 01, цвет RAL 9003 (белый) и толщина металла 0,5 мм:
ТКМ-ТСП–Z–120–1000–В–Т-МВ (ПЭ-01-RAL5005-0,5/ПЭ–01–RAL9003-0,5)- СТО 39762387-0.01-2015
Условное наименование предприятия - изготовителя панелей (ТКМ), трехслойная панель ТСП, с замком типа 2, условной толщиной 80 мм, шириной 1030 мм, с наружной облицовкой вида – накатка (Н), с внутренней облицовкой вида - гладкая (Г), с утеплителем из минеральной ваты МВ, наружная облицовка: покрытие полиэстер ПЭ производства России 01, цвет RAL 9002 (серобелый), толщина металла 0,8 мм; внутренняя облицовка: покрытие полиэстер ПЭ производства России 01, цвет RAL 9003 (белый) и толщина металла 0,8 мм:
ТКМ-ТСП–2–80–1030–Н–Г-МВ (ПЭ-01-RAL9002-0,8/ПЭ–01–RAL9003-0,8)- СТО 39762387-0.01-2015
Допускается маркирование панелей согласно конструкторской документации по схеме 2:

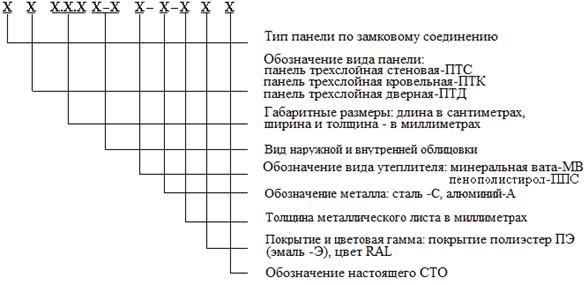

Схема 2
Трехслойная стеновая (фасадная) панель типа 2, длиной 300 см, шириной 1030 мм, толщиной 80 мм, с наружной облицовкой вида – волна (В), с внутренней облицовкой вида - гладкая (Г) с утеплителем из минеральной ваты МВ, с листами стальными оцинкованными толщиной 0,8 мм, покрытие полиэстер ПЭ, марка (цвет) лицевой стороны панели RAL 9002 – серобелый, обратной стороны панели – RAL 9003 белый, по СТО 37369906-0.01-2014:
2ПТС 300.1030.80 В-Г МВ-С 0,8 ПЭ - RAL 9002/9003- СТО 39762387-0.01-2015
Допускается в технической и бухгалтерской документации обозначать изделия артикулами, разработанными и утвержденными в установленном порядке (приложение 1).
5. Технические требования
5.1 Панели должны соответствовать требованиям настоящего стандарта организации, ГОСТ 32603, условиям договора на поставку и изготавливаться по рабочим чертежам и технологической документации, утвержденной в установленном порядке предприятием - изготовителем.
Допускается изготовление панелей металлических трехслойных с утеплителем из пенополистирольных плит по ГОСТ 21562 с дополнениями в соответствии с рабочими чертежами проекта, утвержденного в установленном порядке.
5.2 Панели должны отвечать требованиям при использовании их при строительстве зданий и сооружений в качестве наружных и внутренних стен, перегородок, подшивного потолка; кровельных панелей, предназначенных для эксплуатируемых и неэксплуатируемых кровельных покрытий и конструкций подшивного потолка.
Панели могут эксплуатироваться:
- в районах I-VII по скоростному напору ветра согласно СП 20.13330.2011 [3];
- в снеговых районах I-VI согласно СП 20.13330.2011 [3];
- в районах с сейсмичностью до 9 баллов включительно СП 14.13330.2011 [4];
- в неагрессивных, слабоагрессивных средах по согласно СП 28.13330.2012 [5];
|
