Решетчатый контейнер (транспортный пакет) должен иметь манипуляционные знаки по ГОСТ 14192 (подраздел 4.1, таблица 1) манипуляционные знаки:
- № 9 – место строповки;
- № 12 – центр тяжести;
- № 22 – предельное число ярусов в штабеле.
Знак № 9 в виде деревянной таблички с трафаретной печатью крепится гвоздями к нижнему деревянному решетчатому поддону.
Знак № 12, отпечатанный на листе формата А4, крепится непосредственно на пакет под стрейч-пленку.
Знак № 22 указывается в инструкции, расположенной на транспортном пакете.
1 – полиэтиленовая стрейч-пленка; 2 - пенополистирольный лист, t = 20 мм;
3 - пенополистирольный лист сечением 20×250 мм; 4 - дополнительный лист
пенополистирол, t = 20 мм для панелей более 4000 мм; 5 - трехслойная панель;
6 – пенополистирольные подкладки (ножки), 80×200 или 100×220 (шаг 1000-1500 мм);
7 – информационный лист, на котором указывают массу брутто, знак ≪Центр тяжести≫, места стропления, приводят инструкцию погрузочно-разгрузочных работ;
8 – упаковочный лист

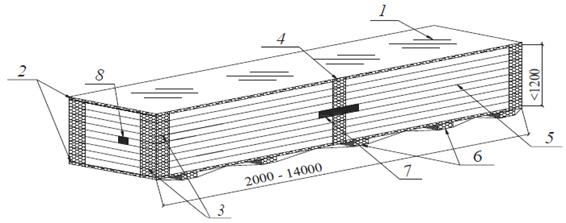

Рисунок А.1 – Транспортный пакет для стеновых панелей
1 – полиэтиленовая стрейч-пленка; 2 - пенополистирольный лист, t = 20 мм;
3 - пенополистирольный лист сечением 20×300 мм; 4 - дополнительный лист
пенополистирола, t = 20 мм для панелей более 4000 мм; 5 - трехслойная панель;
6 – пенополистирольные подкладки (ножки), 80×200 или 100×220 (шаг 1000-1500 мм);
7 – информационный лист, на котором указывают массу брутто, знак ≪Центр тяжести≫, места стропления, приводят инструкцию погрузочно-разгрузочных работ;
8- упаковочный лист; 9- пенополистирольные бруски не менее 70×70 (шаг 2000-4000 мм)

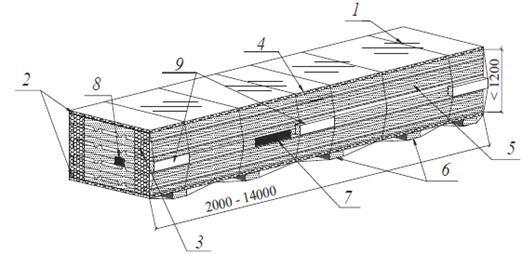

Рисунок А.2 – Транспортный пакет для кровельных панелей

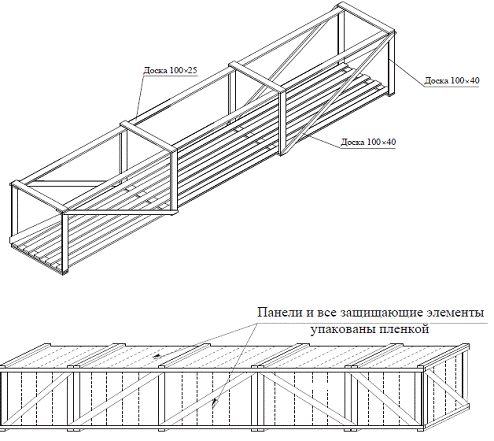

3 – Пример деревянного контейнера решетчатого типа

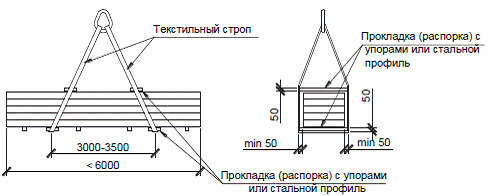

4 – Пример строповки пакетов длиной до 6 м (без применения траверсы)
5 – Пример строповки пакетов длиной до 14 м
Приложение 1
(рекомендуемое)
Обозначение артикулов
Обозначение артикулов по условному обозначению изделий в конструкторской документации:
1. вид панели: ПТС -1
ПТК-2
ПТД-3
2. Тип замкового соединения:
тип 1-«Шип-паз» -1
тип 2- «Secret-Fix»-2
тип 3- «Zeta-Lock»-3
тип 4-«Clip - Roof»-4
тип 5-фальцевое замковое соединение для кровельных панелей -5
3.Габаритные размеры:
Длина в см: 100 -1
200-2
300-3
400-4
500-5
600-6
700-7
800-8
900-9
1000-11
1200-12
1300-13
другая длина-0
Ширина в мм: 1000-1
1160-2
1190-3
другая ширина-0
Толщина в мм: 40-1
50-2
60-3
80-4
90-5
100-6
120-7
150-8
170-9
200-10
250-11
300-12
другая толщина-0
4.Утеплитель: из минеральной ваты МВ-1
из пенополистирола ППС-2
5. Металл облицовки: сталь-1
6. Толщина металла облицовки в мм: 0,4-1
0,5-2
0,6-3
0,7-4
0,8-5
1,0-6
1,1-7
другая толщина-0
7. Покрытие: полиэстер ПЭ-1
эмаль-2
другое покрытие-0
8. Цветовые регистры RAL 840-HR и RAL 841-GL: от 1000 до 9018
Пример обозначения артикула:
Трехслойная стеновая (фасадная) панель типа 2, длиной 1000 см, шириной 1030 мм, толщиной 80 мм, с утеплителем из минеральной ваты МВ, с листами стальными оцинкованными толщиной 0,8 мм, покрытие полиэстер ПЭ, марка (цвет) лицевой стороны панели RAL 9002 – серобелый, обратной стороны панели – RAL 9003 белый, по СТО 39762387-0.01-2015:
1211.0.4.1151 9002/9003
