Методические рекомендации по выполнению лабораторных и практических работ (стр. 7 )

2.   АКБ. ------------------------------------------------------------------------------2 шт.

3.   Киловольтметр С196 ----------------------------------------------------------2 шт.

4.   Осциллограф ------------------------------------------------------------------- 2 шт.

Лабораторная работа № 3

ИССЛЕДОВАНИЕ РАБОЧИХ ХАРАКТЕРИСТИК ЭЛЕКТРОННЫХ СИСТЕМ ЗАЖИГАНИЯ И ЦЕНТРОБЕЖНОГО РЕГУЛЯТОРА УГЛА ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ

Цель работы: научиться снимать рабочие характеристики электронных систем зажигания и анализировать их.

Оборудование: лабораторная установка на базе стенда СПЗ-8, киловольметр С96, осциллограф _______, датчик-распределитель __________, катушка зажигания _________, добавочное сопротивление ­­­___________.

n, мин-1 Iр, А U2, кВ Uпр кВ 1500 4,6 1250 5,5 1000 5,8 750 6,0 500 6,2 250 6,5 0 7

1. Рабочая характеристика бесконтактной транзисторной системы зажигания при оптимальных значениях параметров вторичной цепи.

Опишите рабочую характеристику контактной системы зажигания по всему диапазону изменения частоты вращения коленчатого вала

n, мин-1 U2, кВ при С2 130 пФ 70 пФ

2. График функции U2=f(n) при различных значениях С2.

Опишите, какое влияние на бесперебойность искрообразования оказывает изменение емкости вторичной цепи С2

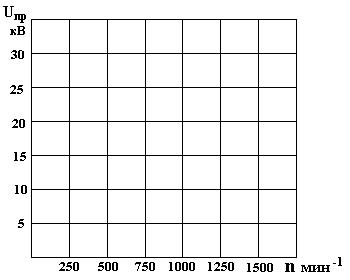

3. График функции Uпр=f(n) при различных значениях Rш.

n, мин-1 Uпр при Rш 1,0 м0м 3,0 м0м

Опишите, какое влияние на бесперебойность искрообразования оказывает нагар на свечах

4.  График функции Uпр=f(n) при различных значениях SД

n, мин-1 U2, кВ при SД 0 мм 10мм 1500 1250 1000 750 500 250

Опишите, какое влияние на бесперебойность искрообразования оказывает дополнительный искровой промежуток.

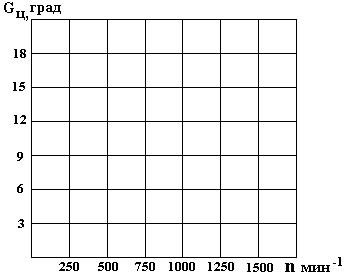

5. Рабочая характеристика вакуумного регулятора опережения зажигания.

n, мин-1 GЦ, град 250 500 750 1000 1250 1500

Сделайте вывод о соответствии параметров регулятора техническим условиям. Опишите работу деталей регулятора на различных участках графика.

6. Осциллограммы переходных процессов в системе зажигания.

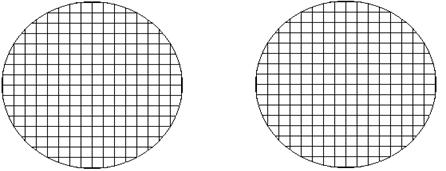

6.1. Осциллограммы тока в первичной цепи.

IР при 500 мин-1 IР при 1500 мин-

1

Опишите, как изменяется ток в первичной цепи при увеличении частоты вращения и почему это происходит.

6.2

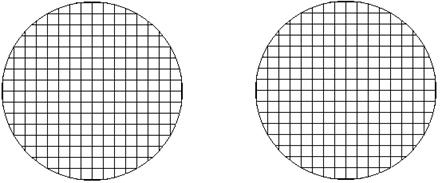

Осциллограммы вторичного и пробивного напряжений.

U2 UПР

Опишите осциллограммы.

Работу выполнил студент_________________ “___” _________ г.

Работу проверил преподаватель_________Подпись преподавателя ____

Лабораторная работа № 4

ИССЛЕДОВАНИЕ РАБОЧИХ ХАРАКТЕРИСТИК КОНТАКТНОЙ СИСТЕМЫ ЗАЖИГАНИЯ И ВАКУУМНОГО РЕГУЛЯТОРА УГЛА ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ

Цель работы: научиться снимать рабочие характеристики системы зажигания и анализировать их.

Оборудование: лабораторная установка на базе стенда СПЗ-8, киловольметр С96, распределитель __________, катушка зажигания ______.

1.

n, мин-1 Iр, А U2, кВ Uпр, кВ 1500 1250 1000 750 500 250 0

Рабочая характеристика контактной системы зажигания при оптимальных значениях основных параметров первичной цепи.

Опишите рабочую характеристику контактной системы зажигания по всему диапазону изменения частоты вращения коленчатого вала

2.

n, мин-1 U2, кВ при С1 0,15 мкФ 0,45 мкФ

График функции U2=f(n) при различных значениях С1.

Опишите, какое влияние на бесперебойность искрообразования оказывает емкость первичной цепи С1

3.

n, мин-1 При R1=0,25 Ом При R1=1,0 Ом U2 Ip U2 Ip

График функции U2=f(n) при различных значениях R1.

Опишите, какое влияние на бесперебойность искрообразования оказывает увеличение R1

4.

n, мин-1 U2, кВ при Uб 10 В 8 В

График функции U2=f(n) при различных значениях Uб.

Опишите, какое влияние на бесперебойность искрообразования оказывает уменьшение Uб

5. Рабочая характеристика вакуумного регулятора опережения зажигания.

-Р, кг/см2 Gв, град 0,1 0,2 0,3 0,4 0,5 0,6



Сделайте вывод о соответствии параметров регулятора техническим условиям

Работу выполнил студент_________________ “___” _________ г.

Работу проверил преподаватель____________ “___” _________ г.

Оценка_________________ Подпись преподавателя ______________
