7.5.11.11 Проверку настроек дефектоскопа на СО-2, СО-3, СОП выполняется не реже, чем 2 раза в смену, а установленный уровень чувствительности, кроме того, проверяется на отражателе СОП перед началом контроля и после окончания контроля каждого сварного шва. При невыполнении 7.5.11.10 и изменении уровня чувствительности более чем на 1 дБ процедуру настройки повторяют.
7.5.12 Проведение контроля
7.5.12.1 При ультразвуковом контроле сварных швов наклонными ПЭП контролируется зона, включающая сварной шов и зону термического влияния минимальной шириной 0,5·S, но не менее 10 мм с каждой стороны шва.
7.5.12.2 Ультразвуковой контроль проводят в соответствии с технологической инструкцией и операционной технологической картой контроля (см. приложение Д).
7.5.12.3 Контроль сварных соединений осуществляют путем перемещения (сканирования) ПЭП (см. рисунок 16) по поверхности околошовной зоны сваренных элементов параллельно сварному шву с одновременным возвратно-поступательным движением в направлении, перпендикулярном ему. В процессе перемещения преобразователя ось ультразвукового луча поворачивают относительно линии поперечного перемещения на 10-15°(см. рисунок 16). Перемещение ПЭП производят в зоне, ограниченной с одной стороны краем валика усиления, с другой – расстоянием Lmax. При этом, как правило, нижнюю часть шва контролируют прямым лучом, а верхнюю – однократно отраженным лучом.
При контроле сварного шва с использованием пьезопреобразователя «хордового» типа проводят только продольное сканирование вдоль шва (поперечное сканирование не проводят).
 |
Lmax – максимальное расстояние от передней грани преобразователя до границы усиления шва (ширина зоны сканирования)
Рисунок 16 - Схема перемещения (сканирования) совмещенного ПЭП в околошовной
зоне сварного соединения
7.5.12.4 Сканирование осуществляют с обеих сторон усиления шва при контроле стыковых кольцевых сварных соединений. Возможность сканирования с обеих сторон шва других соединений (угловых, нахлесточных) определяется их конструкцией и должна быть отражена в технологической инструкции и технологической карте.
7.5.12.5 Величина продольного (вдоль шва) шага сканирования не должна превышать 2-3 мм. Ее конкретное значение должно быть указано в операционной технологической карте. В процессе сканирования необходимо обеспечивать постоянный акустический контакт рабочей поверхности преобразователя с поверхностью контролируемого соединения.
7.5.12.6 Скорость сканирования не должна превышать 100 мм/с.
7.5.12.7 Основные схемы контроля («прозвучивания») сварных соединений различных типов с применением совмещенных ПЭП приведены на рисунках 17 - 19.
7.5.12.8 Признаком обнаружения дефекта служит появление на поисковом уровне эхо-сигнала на экране дефектоскопа в зоне развертки, соответствующей контролируемому участку шва.
7.5.12.9 Особенности обнаружения дефектов в стыковых кольцевых сварных соединениях, выполненных на подкладных кольцах, описаны в приложении С.
7.5.12.10 Основные положения технологии проведения УЗ контроля дефектоскопами с ФАР приведены в приложении Т.
7.5.12.11 При появлении признаков обнаружения дефекта следует зафиксировать преобразователь в положении, при котором амплитуда наблюдаемого сигнала максимальна и определить координаты отражающей поверхности. В случае если результат определения координат свидетельствует о том, что обнаруженный отражатель располагается в контролируемом шве (т. е. является дефектом), необходимо произвести измерение его (дефекта) характеристик.
1, 2 – крайние положения ПЭП при прозвучивании шва соответственно прямым и однократно отраженным лучом; 3 – положение ПЭП при получении сигнала от несплошности сварного шва; Д – несплошность сварного шва;
I – положение сигнала от нижнего углового отражателя (зарубки) в СОП;
II – положение сигнала от верхней зарубки в СОП; III – сигнал от несплошности (дефекта) сварного шва; IV – зондирующий сигнал
а) положения ПЭП и ход распространения ультразвука (по осям пучков)
в сечении контролируемого соединения;
б) изображение на экране дефектоскопа
Рисунок 17 - Схема контроля («прозвучивания») стыкового сварного соединения
а) схема расположения секторов контроля углового сварного соединения;
б) контроль в секторах Б и Г;
в) контроль в секторах А и Б;
г) контроль в промежуточных секторах 1 – 4
Рисунок 18 - Схема контроля углового сварного соединения (сварные соединения врезок)

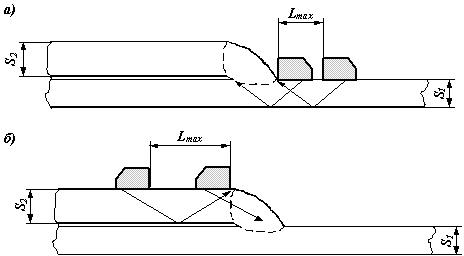

а) контроль со стороны трубы;
б) контроль со стороны привариваемого элемента
Рисунок 19- Схема контроля сварного шва нахлесточного соединения (швы приварки муфт и усиливающих элементов к трубе)
7.5.12.12 При обнаружении дефекта производят измерение следующих его характеристик (схемы измерения характеристик приведены на рисунке 20:
− максимальную амплитуду сигнала от дефекта;
− наибольшую глубину залегания дефекта в сечении шва (в случае применения совмещенного ПЭП);
− условную протяженность дефекта вдоль шва;
− условное расстояние между дефектами;
− суммарную условную протяженность дефектов на оценочном участке.
7.5.12.13 Амплитуду эхо-сигнала от дефекта Аизм измеряют относительно амплитуды сигнала от отражателя в СОП, как разницу показаний аттенюатора дефектоскопа при уменьшении амплитуды измеряемого сигнала до уровня установленного при настройке браковочной чувствительности (см. 7.5.11.7 настоящего документа).
Допускаются другие способы измерения амплитуды отраженного сигнала, определяемые конструктивными и эксплуатационными особенностями применяемого дефектоскопа. Операции по измерению амплитуды должны быть подробно описаны в технологической инструкции.
7.5.12.14 Глубину залегания дефекта Ymax, мм, определяют с помощью глубиномера дефектоскопа при максимальной амплитуде в соответствии с руководством по его эксплуатации.
а) определение наибольшей глубины залегания Ymax, мм;
б) измерение условной протяженности DL, мм;
в) измерение условного расстояния между дефектами Dl, мм
Рисунок 20 - Схемы измерений характеристик дефектов
7.5.12.15 Условную протяженность дефектов вдоль шва Dl, мм, измеряют как расстояние между крайними положениями преобразователя, перемещаемого вдоль шва и ориентированного перпендикулярно к нему. При этом крайними положениями преобразователя считают те, при которых амплитуда эхо-сигнала от дефекта уменьшается до уровня фиксации.
7.5.12.16 Условное расстояние между дефектами DL, мм, измеряют на уровне фиксации как расстояние между крайними положениями преобразователя, при которых была определена условная протяженность расположенных рядом дефектов.
7.5.12.17 Суммарную условную протяженность дефектов на оценочном участке SDl, мм, определяют как сумму условных протяженностей дефектов, обнаруженных на этом участке.
7.5.13 Идентификация дефектов по результатам ультразвукового контроля
7.5.13.1 Дефекты по результатам ультразвукового контроля относят к одному из следующих видов:
а) непротяженные (одиночные поры, компактные шлаковые включения);
б) протяженные (трещины, непровары, несплавления, удлиненные шлаковые включения и поры):
1) в корне шва – для которых Ymax ³ 2/3S;
2) в сечении шва – для которых Ymax < 2/3S;
в) цепочки и скопления (цепочки и скопления пор и шлака).
7.5.13.2 К непротяженным относят дефекты, условная протяженность которых, в зависимости от толщины стенки контролируемого соединения, не превышает значений, указанных в таблице 25.
Таблица 25
Толщина стенки контролируемого соединения, мм | Условная протяженность одиночного непротяженного дефекта, мм |
2,0 £ S £ 3,0 | 3 |
3,0 < S £ 4,0 | 4 |
4,0 < S £ 6,0 | 5 |
6,0 < S £ 9,0 | 7 |
9,0 < S £ 12,0 | 10 |
12,0 < S £ 15,0 | 12 |
S > 15,0 | 15 |
7.5.13.3 К протяженным относят дефекты, условная протяженность которых превышает значения, указанные в таблице 25.
7.5.13.4 «Цепочкой» или скоплением считают три и более непротяженных дефекта, если при перемещении преобразователя вдоль или поперек шва, огибающие последовательностей эхо-сигналов от этих дефектов на уровне фиксации пересекаются, а на браковочном уровне разделяются. При этом расстояния между дефектами, входящими в цепочку или скопление, не превышают значений, приведенных в таблице 25. В остальных случаях дефекты считают одиночными.
7.5.14 Оценку допустимости выявленных дефектов осуществляют в соответствии с 6.2.11 настоящего документа.
7.5.15 Результаты контроля фиксируют в журнале НК (см. приложение И) и оформляют в виде заключений установленной формы (см. 6.5.1, 6.5.2 настоящего документа и приложение П). К заключению должна быть приложена схема проконтролированного соединения с указанием на ней мест расположения выявленных дефектов и протяженности дефектных участков.
7.5.16 При составлении заключений каждый дефект следует описывать отдельно.
|
