Урок ИЗО (черчения) в 8 Э классе – 11.05.2013
Тема урока: «Построение аксонометрических проекций геометрических тел».
1. В Рабочей тетради по черчению с печатной основой выполните упражнение 16 (стр. 14):
1) Нарисуйте оси фронтальной диметрической и изометрической проекций.

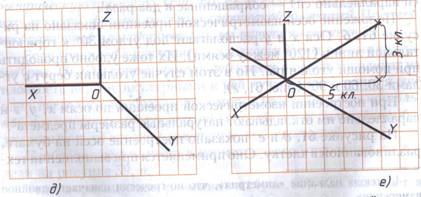

Указания к работе. Оси фронтальной диметрической проекции располагают, как на рисунке 61,д: ось х – горизонтально, ось z – вертикально, ось у – под углом 45 градусов к горизонтальной линии.
Положение осей изометрической проекции показано на рисунке 61,е: ось z – вертикально, оси х и у – под углом 30 градусов к горизонтальной линии.
2. В Рабочей тетради по черчению с печатной основой выполните упражнение 17 (стр. 14):
построить аксонометрическую проекцию детали (рис.11): фронтальную диметрическую проекцию или изометрическую проекцию (на выбор).
Указания к работе. Способ построения аксонометрических проекций детали представлен в таблице 2 (в учебнике на странице 50). В таблице представлен пошаговый порядок построения аксонометрических проекций: он одинаков для фронтальной диметрической проекции и изометрической проекции. Разница лишь в расположении осей и в длине отрезков, откладываемых по оси у:
Фронтальная диметрическая проекция | Изометрическая проекция |
По осям х и z (и параллельно им) откладывают натуральные размеры, а по оси у (и параллельно ей) – сокращенные в два раза.
| По осям х, у и z и параллельно им откладывают натуральные размеры предмета. |
