Раздел 16. Сигнальная информация (неподсвечиваемая), размещаемая на настенных подвесных табличках.
16.1. Предписывающие и навигационные таблички размещаются в внутри общих помещений медицинских организаций с вариантами крепления на стены и потолочные перекрытия (в зависимости от архитектурных особенности здания), палитра темно-синяя с использованием шрифта и знаков белого цвета, контур текстового блока – белого цвета, шириной 15мм.
Настенное крепление выполняется при помощи двухстороннего скотча, на высоте не более 1650мм от уровня пола и иных фундаментальных поверхностей до верхней границе таблички, в нижней части располагается дополнительная табличка с дублирующей информацией шрифтом Брайля.
Потолочного крепления, размещаются по средине коридора на высоту не менее 2500мм, надежно закрепляются на 2х металлических или иных держателях, не позволяющих информационной табличке раскачиваться и обеспечивающих безопасность граждан. Используются как в одиночном, так и в комплексном порядке.
Размеры потолочных табличек и общий вид:
Высота:250мм
Ширина: 700мм
Ширина рамки текстового блока - 15мм
Ширина текстового блока по отношению к направлению движения (блока указателя) - 6:1;
Пример: Навигационные таблички потолочного крепления.
Размеры настенных табличек и общий вид:
Высота: 150мм
Ширина: 500мм
Ширина текстового блока по отношению к направлению движения (блока указателя) - 6:1;
Высота указателей направлений (стрелок) и рамки текстовых блоков
Ширина рамки текстового блока - 10мм
Пример: Навигационные таблички настенного крепления.
|
| ||
|
| ||
|
| ||
|
Раздел 17. Сигнальная информация, размещаемая на настенных подвесных табличках.
17.1.1. Размещается (подсвечиваемая) непосредственно над дверным проемом входа в медицинские отдельные подразделения и (или при невозможности) не подсвечиваемая по доступным сторонам от дверного проема входа в подразделение на высоте 1650мм.
Размеры:
А) Подсвечиваемая, настенная панель.
Размеры: 1200мм х 350мм
 |
Б) Неподсвечиваемая панель.
Размеры: 600мм х 250мм
 |
Раздел 17. Сигнальная информация, размещаемая на входных дверях кабинетов представленных для приема граждан медицинскими специалистами.
17.1. На входных дверях кабинетов приема, на высоте 1650мм от нижней кромки дверей по средине дверного проема или его правой части, располагаются таблички со сменными наименованиями:
- номер кабинета;
- специализации врача;
- звания;
- фамилии, имени, отчества;
- режима приема;
Общие размеры таблички: 300мм х 250мм
Цвет текстовой части – темно синий на белом фоне сменной табличке.
Основная (не сменная) часть таблички – изготавливается из пластика белого цвета или неокрашенного алюминия. Крепится на двухсторонний скотч или 4 шурупа с потайными головками.
Пример:
Кабинет № 000 | ||
терапевт | ||
Врач (кандидат в доктора, доктор медицинских наук) | ||
| ||
07.00 – 12.00 | Перерыв 12.00-14.00 | 14.00 – 20.00 |
Дублирование информации 1 и 2 позиции шрифтом Брайля |
Раздел 18. Дополнительная сигнальная информация, доступная общим группам инвалидов.
(ГОСТ Р 51671-2000)
18.1. Средства информации.
18.1.1. Приведены в предыдущих разделах.
18.2. Технические средства сигнализации.
18.2.1. Технические средства сигнализации, доступные для инвалидов, включаю в себя средства передачи информации путем подачи звуковых и световых сигналов передачи информации.
18.2.2. Звуковые сигналы передачи информации. Комплекс средств формируется путем установки звукового информативного вещания в архитектурной среде медицинской организации посредствам аудиосистем, воспроизводящим информативную часть указателей, табличек, панелей, световых панелей с определенной частотой вещания или механическим способом включения на всем пути обслуживания инвалидов.
Средствами передачи звуковых сигналов оповещения оснащаются туалетные комнаты, предназначенные для обслуживания инвалидов, лифты, сложные архитектурные переходы между помещениями и зданиями. Кнопки включения передачи звуковых (аварийных) сигналов располагаются на высоте 700 мм и имеют акустический и визуальный выход на пункты охраны и дежурных медицинских работников с возможностью определения места подачи сигнала.
Средства включения информационного вещания располагаются на стенах внутренних помещений зданий, внешних и внутренних информационных щитах на высоте не более 700 мм и с системой их поиска средствами тактильных покрытий различного рельефа.
Система тактильных покрытий и ее применение:

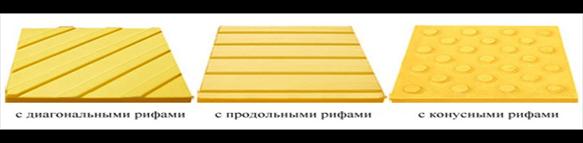

ТАКТИЛЬНАЯ ПЛИТКА ДЛЯ ПОМЕЩЕНИЙ И УЛИЦЫ
Плитка монтируется на поверхность керамического пола, при помощи скотча, клея или саморезов. Не требуется производить демонтаж покрытия пола, как в варианте с бетонными аналогами. Возможен монтаж на линолеум, ковровые покрытия и т. п.
Тактильная плитка из ПВХ 300х300х4мм, благодаря тонкому основанию со скосом кромок и эластичности, плотно прилегает к существующей поверхности.
При падении на плитку смягчается удар.
Применение:
Диагональные рифы | Продольные рифы | Конусные рифы |
Для обозначения направления движения после поворота. Движение прямо — вдоль гребней. | Для обозначения направления движения после поворота. Движение прямо — вдоль гребней | Для обозначения препятствий, поворотов, предупреждение о начале лестницы (подъема/спуска) и различных других предупреждений (расположения мнемосхемы, информационных стендов кнопок включения акустической информационной системы и т. п.) |
Разметка и направляющие символы, расположенные по ходу движения инвалида внутрь здания, должны быть черного (темного) цвета на белом (светлом) фоне, или белого (светлого) цвета на черном (темном) фоне.
Разметка на поверхности по оси движения должна быть выполнена в виде пунктирной полосы белого или черного цвета, контрастного с окружающим фоном.
Ширина полос разметки на полах помещений должна быть не менее 150 мм.
Разметка путей движения инвалидов, применяемая на стенах помещений зданий и сооружений, должна удовлетворять следующим требованиям:
- Ширина разметки должна быть не менее 150 мм.
Разметка на путях, ведущих к выходу, расположенному слева, должна быть светлого цвета с темными знаками или символами на светлом фоне, а на путях, ведущих к выходу справа, - темного цвета со световыми знаками и символами на темном фоне.
Полосы разметки должны быть нанесены на высоте не менее 0,9 и не более 1,6 м.
Разметку путей движения инвалидов, в том числе инвалидов, перемещающихся в КК, вне зданий выполняют желтого цвета.
Линии разметки путей движения инвалидов с нарушением функции зрения выполняют тактильными средствами с дублированием цветом.
Тактильные средства предупреждающей информации и сигнализации размещают не ближе 0,8 м от зоны изменения пути.
Информационно-предупредительные искусственные плавные наклоны поверхностей пути рекомендуется устраивать на:
- пешеходных путях инвалидов перед входами в здания;
- пересечении пешеходных переходов с проезжей частью.
Тактильные поверхности покрытий полов помещений, пешеходных дорожек, должны обеспечивать их быстрое распознавание, их уборку (очистку). Покрытия полов не должны самопроизвольно сдвигаться, зацепляться и задираться обувью и техническими средствами реабилитации.
18.2.3. Средства визуального оповещения системы аварийной сигнализации должно производить предупреждающий сигнал тревоги или опасности, уровень которого должен превышать уровень естественного звукового фона в помещении или в другом месте не менее чем на 15 дБА или превышать любой максимальный уровень звука любого источника звука продолжительностью 30 с не менее чем на 5 дБА.
При этом уровень звука предупреждающего сигнала не должен превышать 36 дБА.
Звуковые сигналы предупреждения об опасности должны быть интенсивными и прерывистыми, чтобы привлечь внимание людей, имеющих частичную потерю слуха.
Примечание - В целях повышения восприятия предупреждающего сигнала людьми с частичной потерей слуха рекомендуется применять звуковые сигнализаторы частотой звука не выше 1000 Гц.
|
