5.4.10. В дымоходах и в трубе должны быть оборудованы отверстия для их чистки и удаления сажи с плотно прилегающими крышками.
5.4.11. Для удаления возможного конденсата внизу трубы надо смонтировать дренажную систему.
5.4.12. В качестве крайней меры улучшения тяги можно удалить часть или все турбулизаторы. Но это значительно снизит экономичность котла.
5.5. Монтируя вентиляционную систему котельни, над верхней дверью котла целесообразно смонтировать кожух для сбора дыма с вытяжной вентиляцией (см. рис.3).
5.6. К системе отопления и электросети котёл подключается согласно проекту, разработанному проектной организацией, соблюдая рекомендации настоящей инструкции (см. рис. 5). Чтобы продлить срок службы котла использовать систему, которая позволяет поддерживать температуру возвратной воды не ниже 60°C – используя дрова и 55°C – используя каменный уголь.
5.7. При разнице подающей и возвратной температур более 25°C (это указывает на то, что в системе отопления недостаточное водообращение) повышается вероятность работы котла не в полную мощность, т. к. котел быстро нагревается (особенно верхняя его часть, в которой вмонтирован капиллярный датчик рабочего термостата). Вентиляторы, вдувающие воздух в топку, рабочим термостатом выключается, котел “останавливается”, он вынужден “ждать” пока медленно течение воды унесет из него произведенное тепло.
Оптимальное количество воды, протекающей через котел, указано в таблице №1.1, №1.2 данной инструкции и рассчитано на разность упомянутых температур в 20°C.
Внимание! На котле смонтированы только индикационные приборы измерения температуры и давления. Проверенные измерительные приборы необходимо установить в проекте предусмотренных местах.
5.8. Во время топки котла необходима принудительная циркуляция воды.
5.9. Вода, предназначенная для заполнения системы отопления, должна быть специально подготовлена по LST EN 12953-10 или аналогичному стандарту страны монтажа.
5.10. Котёл заполняется водой по схеме указанной на рис. 5.
5.11. При статическом давлении осмотреть котёл и точки его подсоединения к отопительной системе.
5.12. При отсутствии утечки, для испытания, поднять давление в котле до 1,5 рабочего давления, в этом случаи – 0,9 МПа (9 кг/см2), и выдержать не меньше 5 минут. При отсутствии утечки, потения или падения давления считается, что котёл пригоден для эксплуатации.
После испытания, давление в системе сбавляется до рабочего уровня, учитывая то, что разогревшаяся вода расшириться и давление поднимется.
5.13. На котле должны быть смонтированы предохранительные клапаны в количестве 2 ед.
(диаметр 1½”; давления до 6 бар).
5.14. Эл. подключение котла указанны на " Принципиальной эл. схеме котла" (см Рис. 9).
5.15. Во избежании возможных неточностей монтажа и эксплуатации, перед началом использования котла, для его пуска, рекомендуется вызвать уполномоченные представители изготовителя.

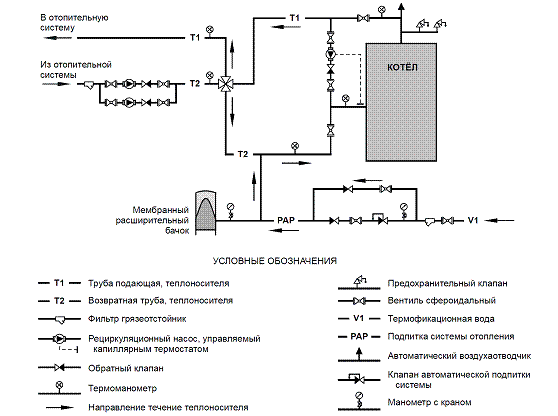

Рис. 5.
Рекомендуемая принципиальная схема подключения котла к системе отопления
6. Требования безопасности
· Подключение и эксплуатация котла должна соответствовать проекту котельни и всем местным техническим нормативам установки котла, монтажа и эксплуатации котельни, страны, где монтируется котёл. В этих документах указаны требования:
- обслуживающему персоналу;
- безопасной работы и противопожарной безопасности;
- электробезопасности;
- рабочему месту оператора котельной;
- оператору котельной (кочегару);
- администрации котельной, собственнику и др.
· Котел можно ремонтировать только потушив его, отключив электропитания и воду, давление в котле снизив до статичного.
· Работы в котле могут производится лишь топке и котлу достаточно остыв (не более 50ºC). Перед началом работы необходимо проветрить внутренний объем котла с помощью вентилятора в течение 5 минут.
· Для проведения сварочных работ в котле необходимо проветрить помещение котельной от горючих и могущих вызвать взрыв газов.
· Во время эксплуатации котла на нем и вблизи его нельзя держать легковоспламеняющихся жидкостей и других материалов.
· ЗАПРЕЩЕНО:
- Эксплуатировать котел при испорченных контрольно-измерительных приборах, заблоки-рованных защитных клапанах.
- Техническое обслуживание котла проводить одному лицу.
7. Требования обслуживающему персоналу
· Обслуживать котел могут лица не моложе 18 лет, здоровые (проверившие свое здоровье в медицинском учреждении), выслушавшие инструктаж по безопасности труда, ознакомившиеся с правилами противопожарной безопасности на рабочем месте и имеющее удостоверение об окончании курсов кочегара соответствующего учебного заведения.
· Ответственным по надзору за котлом должно быть назначено лицо, имеющее удостоверение мастера по надзору котлов среднего давления, выданное соответсвующим учебным заведением.
· Инструктажи по безопасности труда и противопожарной безопасности проводит владелец котла или квалифицированный специалист организации. Если их квалификация недостаточна, для инструктажа приглашается квалифицированный специалист другой организации.
· Подпись обслуживающего котел персонала (мастера, оператора, кочегара) подтверждает, что перечисленные лица прослушали инструктажи на рабочем месте.
· На видном рабочем месте должен быть стенд со следующей информацией:
- схема трубопроводов котельной с нумерацией заслонок, клапанов, вентилей;
- выписка из инструкции котла об основных правилах эксплуатации с указаниями по розжигу и остановке котла;
- основные требования безопасности труда и противопожарной безопасности.
· Во время дежурства оператор – кочегар обязан выполнять, указанные в инструкции, работы по обслуживанию. Во время работы оборудования оператор-кочегар не имеет права оставлять рабочее место, пока передаст дежурство другому оператору-кочегару.
· Ремонт, чистку и осмотры разрешено производить только после соответствующего инструктажа на рабочем месте.
8. Ввод котла в эксплуатацию
· Подключив котел к системам отопления и отвода дыма, монтажник, сдавая работы заказчику, оформляет следующие документы:
- акт гидравлического испытания котла и трубопроводов;
- акт антикоррозийного покрытия трубопроводов;
- акт промывки котла;
- акт изоляции трубопроводов.
· Монтажник обязан предъявить владельцу котельной следующие документы:
- документацию, указанную в п.12.14 данной инструкции;
- паспорта установленных защитных клапанов;
- паспорта насосов (если их поставляет монтажник);
- схему трубопроводов котельной с нумерацией запорной арматуры;
- режимные карточки работы котельной (в зависимости от используемого топлива);
· Сдача котельной должна производиться согласно действующим в стране установки правилам оборудования и безопасной эксплуатации паро - и водогрейных котлов и других нормативных актов по надзору и требований технических эксплуатационных документов оборудования.
9. Подготовка оснастки котельной, розжиг, топка, тушение, аварийное тушение
9.1. Подготовка котла к работе
· Первый розжиг котла возможен лишь полностью сдав котел в эксплуатацию и получив допуска ответственных инстанций страны потребителя, для работ пуска-настройки котла.
· Перед запуском котла необходимо:
- провести осмотр всех элементов котла, электрической части, дымоходов и контрольно-измерительных приборов;
- проверить давление заполнения мембранных расширительных сосудов, если необходимо давление повысить;
- открыть вентили отключения и рукоятки зафиксировать в положении „открыто“;
- котел и систему отопления заполнить термофикационной водой и удалить воздух;
- при наличии дымососа, необходимо проверить его работу, оставить включённым;
- включить рециркуляционный насос котла и оставить в рабочем состоянии;
- включить циркуляционные насосы и оставить в рабочем состоянии.
· Убедившись, что циркуляция через котел происходит нормально, а все другое оборудование и приборы в порядке и действуют, считается, что водогрейный котел готов к розжигу.
9.2. Розжиг котла
9.2.1. Включается пульт управления котла (30) (см. рис. 1; рис. 6).
9.2.2. Котел разжечь сухими и мелкими дровами. Разгоревшись, класть более крупные дрова, торфяные и опилочные брикеты, каменный уголь. Топливо (особенно каменный уголь) должно быть равномерно распределено по всей поверхности топки. Используя спекающийся, шлакующийся уголь, его необходимо периодически ворошить. Каменный уголь, когда его куски не более 25 мм, засыпаются слоем не более 150 мм, крупные - до 200 мм. При топке каменным углем рекомендуется сначала на разгоревшиеся угли сыпать крупную его фракцию, а потом мелкую. Таким образом, сортируя его, создаются хорошие условия для попадания воздуха. Более полно сгорает топливо, и во время загрузки в помещение попадает меньше дыма. Опилочные или торфяные брикеты засыпаются на не более половину высоты топки. Крупными дровами можно загрузить всю топку, а более мелкими не более ¾ ее высоты. Дрова для топлива должны быть заготовлены по всей длине топки.
9.2.3. Интенсивность горения топлива регулируется с помощью заслонок дросселирования (24) (см. рис.1), изменяя количество первичного и вторичного воздуха.
9.2.4. Первичный воздух подается под колосники топки, а вторичный через боковые отверстия топки над пламенем для полного догорания горючих газов. Количество первичного и вторичного воздуха устанавливаем в зависимости от влажности и состава топлива. Качество сгорания проверяется и регулируется с помощью анализатора газов или визуально по цвету дыма, при температуре воды в котле ³75-80°C. Выходящие через дымовую трубу продукты сгорания должны быть светло серого цвета. Если цвет дыма темный – необходимо менять соотношение первичного и вторичного воздуха.
|
