9.2.5.  Регулятором температуры (30.2) устанавливается желаемая температура котла (напр.: 80 ºC).

Рис. 6.
Пульт управления котла

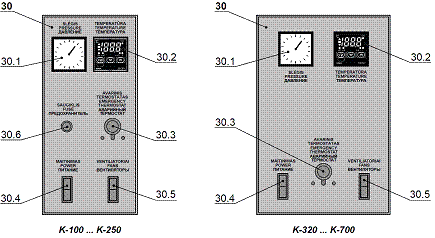

30. Пульт управления котла (см. рис.1). 30.1. Манометр. 30.2. Регулятор температуры. 30.3. Аварийный термостат. 30.4. Выключатель питания с лампочкой индикации. 30.5. Выключатель вентиляторов с лампочкой индикации. 30.6. Предохранитель.

9.2.6.  Разжигая котел первый раз, необходимо прогреть детали жаростойкого бетона, чтобы влага, находящаяся в них, превращаясь в пар, их не разрушила. Это делается так: в топку закладывается небольшое количество дров и поджигается. Количество топлива должно быть таким, чтобы сгорело за 30-45 минут. Спустя 2 часа процесс повторяется.

9.3.  Программирование пульта управления

9.3.1.  Желаемая температура котла поддерживается автоматически с помощью регулятора (30.2)
(см. рис.6), которыи включит и выключит вентиляторы подачи воздуха. Он имеет три кнопки управления и светящийся дисплей с четырьмя символами, на котором показывается фактическая и желаемая температура котла.

Рис. 7.
Управление регулятором температуры.

9.3.2.  Если в регуляторе (30.2) (см. рис. 6 и 7) индикатор SP не светит, значит видим реальную температуру вытекающей из котла воды. Нажав кнопку загорается индикатор SP, который информирует, что на дисплее видим установленную желаемую температуру вытекающей из котла воды. Желая менять заданную температуру, с помощью кнопок и устанавливаем температуру от 70 до 90°C. Например, установив температуру в 80°C, вентиляторы отключатся при температуре в 81°C и температуре котла упав до 79°C, вентиляторы включатся. Желая выйти из пункта меню установки температуры и перейти на показ реального значения, нажимаем кнопку . Сработав аварийному термостату, тепловому реле вентилятора или отключившись включателю вентилятора (30.5), вентиляторы не работают, однако индикационная лампочка „OUT“ светится.

9.3.3.  Выключателем (30.4) (см. рис. 6) включается питание и при его наличии он должен светиться. Если выключатель (30.1) не светится, то необходимо:

-  котлам K-100 ... K-250 проверить, не перегорел ли предохранитель (30.6) или варистор VR1 (см. рис. 9).

-  котлам K-320 ... K-700 проверить включен ли трехполюсный автомат, находящийся на спинке пульта и не перегорел ли варистор VR1 (см. рис. 9).

-  Варистор предназначен для защиты от перенапряжений.

Рис. 9

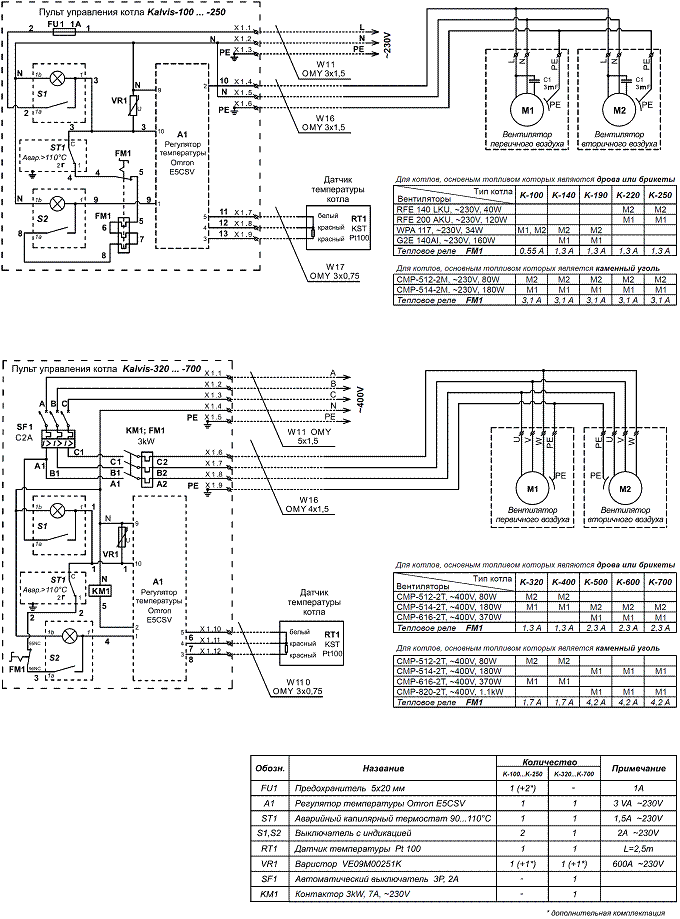

Принципиальная эл. схема котла

Запасной варистор и предохранитель вложены внутри щитка. Включателем (30.5) (см. рис. 6) включается питание вентиляторов и если он не светится, то это значит, что сработали аварийный термостат или тепловое реле. Если вентиляторы застревают или превышают допустимую нагрузку, то срабатывает защита теплового реле, и они отключаются. Необходимо выяснить и устранить причину застревания вентиляторов или причину превышения нагрузки. Желая вновь запустить вентиляторы необходимо снять крышку спинки щитка и с помощью отвертки нажать на синюю кнопку восстановления теплового реле (1) (см. рис. 8). Испортившись регулятору (30.2), и температуре воды в котле достигнув 105°C, срабатывает аварийный термостат (30.3). Он выключает вентиляторы. Устранив неисправности и желая вновь включить вентиляторы, необходимо подождать пока температура котла не упадет до 60°C и, открутив защитную крышку аварийного термостата (30.3), нажать кнопку.

9.4.  Топка котла

9.4.1.  При топке котла следить за показаниями контрольно-измерительных приборов.

9.4.2.  Если температура вытекающей и возвратной воды, а также выбрасываемых продуктов горения повышается медленно и равномерно, то работа котла стабильна.

9.4.3.  Интенсивность процесса горения повышать постепенно.

9.4.4.  Шамотным кирпичам в топке и изделиям из термостойкого бетона разогревшись, догружается топливо в топку и увеличивается количество подаваемого воздуха в зону горения. Количество первичного и вторичного воздуха регулируется по интенсивности горения и цвету выбрасываемого дыма (он должен быть светло серого цвета) или с помощью анализатора газов, измеряя количество кислорода в выбрасываемых продуктах сгорания (в идеальном случае оно должно быть около 6 %).

9.4.5.  Следить за процессом горения, пока котел не достигнет желаемой температуры.

9.4.6.  Убедившись, что водогрейный котел, другое оборудование, контрольно-измерительные приборы и приборы сигнализации действуют нормально, а температура возвратной воды не ниже чем, 55-57 ºC, считается, что работы по розжигу (испытанию) проведены. Необходимо знать, что при розжиге котла или когда температура возвратной воды становится меньше 55- 57ºC (температура точки росы), образуется конденсат и из труб нагрева котла начинает “сочиться” жидкость темного цвета. Эксплуатируя котел в данном режиме более длительное время, срок его службы неизбежно сокращается. Во избежание конденсатов необходимо увеличить температуру возвратной воды с помощью рециркуляции до 60-70ºC.

9.4.7.  Полную регулировку котла согласно заданным режимам производит наладчик котлов. Он составляет карточки рабочих режимов котла и пишет инструкцию по эксплуатации оборудования котельной.

9.4.8.  При работе котла в стабильном режиме необходимо убедиться, нет ли утечки воды, постукивания, гидравлических ударов или проникновения выбрасываемых продуктов сгорания через уплотнения. Эксплуатация котла возможна лишь при устранении выше перечисленных дефектов.

9.4.9.  При работающем котле постоянно контролируются следующие показатели:

-  давление и проток вытекающей и возвратной воды котла;

-  температура вытекающей и возвратной воды котла;

-  температура выбрасываемых продуктов горения (газов).

Персонал, обслуживающий котел, данные параметры по графику записывает в журнал.

9.4.10.  Эксплуатация котла должна быть немедленно прекращена, заметив неисправности контрольно-измерительных приборов (манометров, термометров), а также течь воды через соединения котла, испортившись защитным клапанам. Эксплуатация возможна лишь при устранении данных неисправностей.

9.5.  Тушение котла при топке. Аварийное тушение

9.5.1.  Котел обычно останавливается для эксплуатационного обслуживания или перерыве в работе, выгорев находящемуся в топке топливу. Убедившись, что топливо полностью выгорело, отключаются пульт котла и дымосос (если такой имеется).

9.5.2.  Аварийная остановка котла.

9.5.2.1.  Обслуживающий персонал должен немедленно остановить котел и сообщить о происшествии начальнику котельной в таких случаях:

-  давление повышается сверх допустимого уровня и, несмотря на принятые меры (уменьшение тяги и количества воздуха, удаление воздуха из системы), повышается дальше.

-  не действуют приборы измерения давления воды или защитные клапана.

-  давление падает ниже допустимого уровня.

9.5.2.2.  дебет воды через котел снизился ниже допустимого минимального. В основных узлах котла (барабане, камере сгорания, в секциях, охлаждаемых водой) будут замечены разрывы, трещины или вздутости, негерметичность сварочных швов.

9.5.2.3.  Заметив существенные изменения в работе котла или неполадки, опасные для дальнейшей эксплуатации котла или его обслуживающему персоналу (вибрация, постукивания в котле, шум, хлопки выходящих газов в дымоходах, нарушена арматура, трубопроводы и т. п.).

9.5.2.4.  При возгорании сажи или частиц топлива в дымоходах.

Аварийно останавливая котел:

-  отключите пульт управления котла и дымосос;

-  удалите горящее топливо из котла, потушив его на полу котельной.

Внимание! Категорически запрещено тушить топливо в топке котла, заливая его при этом водой. Это может безвозвратно испортить котел.

9.5.2.5.  Если загорелась сажа в котле, дымоходе или в дымовой трубе, немедленно плотно закройте двери котла и отключите пульт управления котла и дымосос.

9.5.3.  Котел вновь разжигайте лишь устранив неисправность и установив ее причину.

10.  Техническое обслуживание

Техническое обслуживание котла - это периодические осмотры, чистка котла, профилактические работы и ремонт. Если режим работы котла сезонный, техническое обслуживание, как правило, производится после остановки котла. Эксплуатируя котел круглый год, периодический осмотр производится не реже 2 разa в год. Во время периодического осмотра определяются обязательные профилактические и ремонтные работы, время для их проводения. Основные профилактические работы это: удаление сажи и отложений, метрологическая проверка контрольно-измерительных приборов (манометров и термометров), при необходимости замена заслонок, прокладок, вентилей, клапанов и кранов.

Отложения удаляются внутри котла (в зонах протока воды) когда толщина их слоя превышает 0,5 мм. Основной причиной, указывающей на необходимость удаления отложений, является снизившаяся на 10...15 % тепловая производительность котла. Отложения очищаются химическим способом, заливая корпус котла 5 % раствором соляной кислоты. Эффективность химической очистки поверхностей улучшается при добавке в раствор различных ингибиторов. Рекомендуемый следующий режим химической очистки: температура раствора 60...65ºC, время его циркуляции 6...8 часов, скорость протока воды 1...1,5 м/сек. Поверхности корпуса котла, соприкасающиеся с горючими газами, очищаются от сажи и смол в том случае, если температура выбрасываемых газов достигает или превышает 240ºC. Чистится механическим способом.
