® КОТЁЛ ТВЁРДОГО ТОПЛИВА ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ Kalvis - 100 ... Kalvis - 700 ИНСТРУКЦИЯ ПО МОНТАЖУ И ОБСЛУЖИВАНИЮ LST EN 303-5 ГОСТ 30735-2001 ĮST 4494895.8:2011



СОДЕРЖАНИЕ

1. Назначение изделия. 5

2. Основные технические данные. 6

3. Конструкция. 8

4. Транспортировка и складирование. 8

5. Монтаж котла. 10

6. Требования безопасности. 12

7. Требования обслуживающему персоналу. 13

8. Ввод котла в эксплуатацию.. 13

9. Подготовка оснастки котельной, розжиг, топка, тушение, аварийное тушение. 13

9.1. Подготовка котла к работе. 13

9.2. Розжиг котла. 14

9.3. Программирование пульта управления. 15

9.4. Топка котла. 17

9.5. Тушение котла при топке. Аварийное тушение. 17

10. Техническое обслуживание. 18

11. Быстроизнашивающиеся детали. 19

12. Комплект поставки. 19

13. Свидетельство об испытании. Гарантии изготовителя. 19

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ,

Нам очень приятно, что Вы приобрели изготавливаемое нами тепловое оборудование. Если выбранное оборудование соответствует Вашим потребностям, для его монтажа лицензированные проектировщики, согласно действующим в Вашей стране требованиям, подготовит проект, а оборудование установят квалифицированные монтажники, а Вы надлежащим образом будете его обслуживать, мы убеждены, что оборудование фирмы „KALVIS“ будет служить Вам долго и надежно.

1.  Назначение изделия

Котлы твердого топлива центрального отопления “Kalvis-100 ... Kalvis-700” (далее в тексте "котлы"), мощностю в 95...700 kW. Предназначены для отопления бытовых, производственных и других помещений, в которых оборудована система центрального отопления горячей водой и приготовление воды для технических нужд. Котлы обслуживается вручную, используя любое кусковое топливо (дрова, уголь, брикеты и др.).

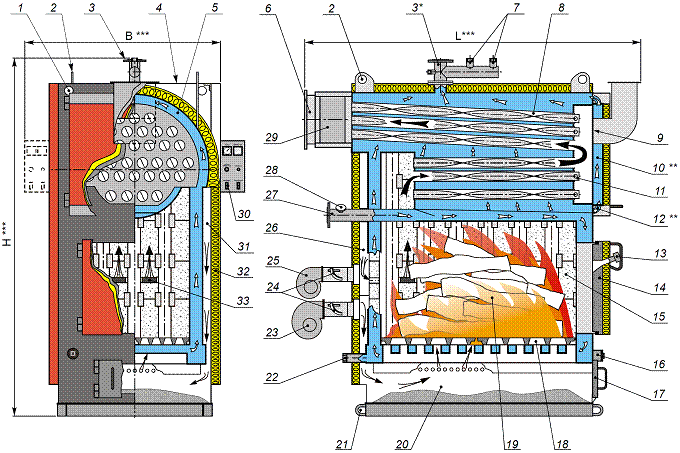

Рис. 1

1. Отверстие строповки котла при перевозке 2. Петли для подъёма котла 3. Патрубок подаваемой воды * 4. Верхняя обшивка 5. Корпус котла 6. Дымоход 7. Патрубки для предохранительных клапанов 8. Жаротрубный теплообменник 9. Клапан взрывобезопасности 10. Дверь теплообменника ** 11. Вынимаемые турбулизаторы

12. Труба подачи воды в двери теплообменника ** 13. Смотровой глазок топки 14. Дверь топки 15. Шамотные кирпичи топки 16. Заглушки удаления отложений 17. Дверца зольника 18. Колосники 19. Топка 20. Зольник 21. Петли для волочения котла на роликах 22. Патрубок для спуска воды

23. Вентилятор первичного воздуха 24. Заслонки подачи воздуха 25. Вентилятор вторичного воздуха 26. Камера подогрева вторичного воздуха 27. Патрубок возвратной воды 28. Термометр возвратной воды 29. Дверцы чистки дымохода 30. Пульт управления 31. Камера подогрева первичного воздуха 32. Термоизоляция (обшивка) 33. Отверстие подачи вторичного воздуха

* Для удобство транспортировки, котлам Kalvis-600, Kalvis-700, можно снять патрубок подаваемой воды.

** В котлах Kalvis-320 ... Kalvis-700 дверь теплообменника с подогревом воды.

*** Габаритные размеры указаны в 1 таблице.

2.  Основные технические данные

Основные технические данные котлов даны в таблицах 1.1 и 1.2:

Таблица 1.1

Модель котла	K-100	K-140	K-190	K-220	K-250
Тип котла	Водогрейный, твердотоплевный, ручная подача топлево, жаротрубный, стальной, барабанный
Номинальная тепловая мощность (QN), кВт *	95	140	190	220	250
Минимальная тепловая мощность (Qmin), кВт	30	42	57	66	75
Обогреваемая площадь, при тепловом сопротив-лении помещения не меньше чем 2,5м2 . К/В, м2	800…1100	1100…1500	1700…2200	2000…2500	2300…2800
Коэффициент полезного действия, не менее, % *	80
Срок службы не менее, в годах	12
Используемое топливо	дрова, кусковые отходы древесины, брикеты опилок и торфа, каменный уголь
Расход топливо, кг/час *	36	50	68	79	90
Топка	Размеры:	H - высота, мм В - ширина, мм L - длина, мм	620 500 730	620 500 930	770 680 1000	770 680 1200	770 680 1400
Объем, дм3 (л)	226	288	523	628	733
Загрузочное отверстие ВxH, мм	400 x 450	400 x 450	600 x 620	600 x 620	600 x 620
Рекомендуемая максимальная длина дров, до, cm	65	85	90	110	130
Тяга в топке котла, Па	25
Необходимая тяга из котла, Па	70	80	130	140	150
Рекоменд. устанавливать вместе с мультициклоном **	MC-2	MC-2	MC-2	MC-2	MC-3
Рекоменд. устанавливать вместе с экономайзером**	-	-	-	-	EK1-80
Аэродинамическое сопротивление при QN, не более чем, Па	45	55	105	115	125
Температура выходящих из котла газов горения, не более °C *	229
Количесто газов выходящих из котла, м3/час *	484	678	920	1.065	1.211
Размеры трубы выброса дыма, мм	240 x 240	240 x 240	290 x 290	290 x 290	290 x 290
Рабочее давление воды, МПа (кгс/см2)	0,6 (6,0)
Минимальная температура возвратной воды во время эксплуатации, ºC	60
Максимальная рабочая температура воды, вытекекающей из котла, ºC	110
Дебит воды, при Δt =20 ºC, т/час	4,26	5,97	8,11	9,39	10,68
Минимальный дебит, т/час	2,87	4,01	5,45	6,31	7,17
Гидравлическое сопротивление, при Δt =20 ºC, мм H2O ст	0...370	0...380	0...390	0...400	0...410
Емкость воды в котле, m³	0,22	0,27	0,53	0,6	0,68
Поверхность нагрева котла, m²	5,1	6,9	9,6	10,9	12,4
Потрубки присоединения:	условный диаметр, Ø мм (дюймы) фланцев, Ø мм	68 (2,5”) 160	68 (2,5”) 160	68 (2,5”) 160	68 (2,5”) 160	68 (2,5”) 160
Габаритные размеры не более, (габаритные / транспортируя ***)	H - высота, мм В - ширина, мм L - длина, мм	1940/2040 1000/1170 1580	1940/2040 1000/1170 1625	2260/2360 1200/1350 1950	2260/2360 1200/1350 2150	2260/2360 1200/1350 2500
Рекомендуемое несгораемый фундамент b x l, mm (см. п.5.3)	720 x 940	720 x 1140	900 x 1200	900 x 1400	900 x 1600
Напряжение эл. питания, 50 Hz, В	230
Потребляемая эл. мощность, не больше чем, кВт	0,1	0,1	0,1	0,15	0,15
Масса, не более, кг	800	900	1100	2000	2200

* Данные параметры, установлены используя дрова 30 % влажности (3002 ккал/кг).
