КПр-1000 КБ (КПр-0,83КБ) Котел стальной жаротрубный паровой (стр. 2 )

5.6.  Предохранительные клапаны предназначены для сбрасывания давления в котле при превышении допустимого значения. На котле установлено два клапана. Клапаны - грузовые безрычажные самопритирающиеся. Стойка клапана представляет собой трубу с фланцем, в верхней части которой ввернуто седло. На стойку надета крыльчатка-груз, которая своим грибком закрывает отверстие в седле.

Принцип работы клапана состоит в том, что при достижении паром давления 0,08 – 0,005 МПа (0,8-0,05кг-с/см2) крыльчатка-груз под собственной тяжестью садится на место и, поворачиваясь под действием струи пара, притирается к седлу клапана. Для подрыва клапана в процессе работы имеется рычаг с тягой и рукояткой.

5.7.  Паровая задвижка служит для регулирования потребления пара и перекрытия паропровода при необходимости.

5.8.  Дымосос создает разряжение в топке, за счет которого в подколосниковую зону поступает необходимое количество воздуха для горения топлива, а также обеспечивает движение продуктов сгорания по газовому тракту котла и газоходам в атмосферу.

5.9.  Зола и шлак через отверстия колосниковой решетки проваливаются в зольник, оттуда удаляются по мере накопления.

5.10.  Пульт защитной автоматики и управления совместно с оборудование котла предназначен для обеспечения безопасного проведения технологического процесса получения пара в автоматическом режиме. В состав электрооборудования, кроме ПУ, входит дымосос, насос, приборы КИП (контрольно-измерительные приборы), электромагнитный клапан и соединительные кабели.

ПУ, с открывающейся передней панелью в виде ящика, сварен из листовой стали. На передней панели пульта расположены сигнальные лампы, предохранитель и органы управления работой котла - переключатель режима работы, переключатель выбора режима запитки котла «насос-вентиль», выключатель сети. На боковой стенке ПУ, укреплена аварийная сирена. Аппаратура, установленная внутри пульта, крепится к передней панели.

Установленное вне ПУ электрооборудование присоединяется к нему проводами в металлорукавах.

6.  Принцип работы принципиальной электрической схема защитной автоматики

6.1.  Электротехническая схема имеет два вида режима работы:

-  ручной;

-  автоматический.

6.2.  Ручной режим служит для наладки.

Это первоначальное заполнение котла водой и принудительное включение дымососа. Для работы в ручном режиме необходимо включить вводной автомат QF. При этом переключатели SA1, SA2, SA3 должны находиться в положении «ОТКЛ». Переводим переключатель SA1 в режим работы «РУЧНОЙ». Для запитки котла водой необходимо переключатель SA2 перевести в положение «НАСОС» или электромагнитный вентиль YA- от ВОДОПОВОДА.

Для включения насоса подпитки собирается следующая цепь: автомат: QF3 – провод1 - переключатель SA1.4 – контакты (1-2) – провод 13 – переключатель SA2.1 – контакты (P-N0) – провод 14 – КМ2 – тепловик КК2 – N.

От водопровода: провод 13 – переключатель SA2 в положение вентиль – контакты (P-N0) – провод 15 – YA1 – N.

Контролируется уровень воды по водомерному стеклу на колонке.

Для включения дымососа необходимо включить переключатель SA3 в положение «ВКЛ». При этом собирается цепь: провод 1 – переключатель SA1.1 – контакты (P-N0) – провод 3 – переключатель SA3 – контакты (P-N0) – провод 4 – пускатель КМ1, тепловик КК1, провод NSL и заземленную и зануленную колонку котла.

После растопки котла и закачки его водой дальнейшую работу котла необходимо вести в автоматическом режиме.

6.3.  Для работы в автоматическом режиме переключатель SA1 перевести в положение «АВТ» и если давление пара ниже предела, то на управляющем электроконтактном манометре PIS включается реле KV1, которое управляет работой пускателя КМ1 дымососа. Для включения KV1 собирается цепь: провод1 – переключатель SA1.2 - контакты (P-N0) – провод 7 – конденсатор С1 – резистор R3 через нормально замкнутые контакты проводов 5 и 6 на PIS - KV1 и N. Если давление на PIS1 превысит верхний предел, то на PIS1 замкнется контакт провода 6 и N. В результате зашунтируется реле KV1 и оно отключится и при падении давления пара до нижнего предела процесс повторяется и т. д. для автоматической подпитки котла водой SA перевести в положение «НАСОС» или «ВЕНТИЛЬ». При этом собирается цепь: провод 1 – переключатель SA1.3 - контакты (P-N0) – провод 10 – Н. З. – контакт реле KV3 – провод 12 – Н. З. – контакт реле KV2 – провод 13 – переключатель SA2.1 – контакты (3-4) – провод 14 – КМ2 тепловик КК2 и N.

За уровнем воды следит KV2 своими электродами верхнего и нижнего уровня.

6.4.  В автоматическом режиме заложены блокировки:

-  для превышения давления пара выше 0,07 МПа. При этом на электроконтактном манометре PIS2 разрывается цепь провода 19-18 и вследствие чего обесточивается реле KV3. Которое своими контактами отключает КМ1 дымососа, разрывает цепь пускателя КМ2 подпитки котла;

-  от падения уровня воды ниже аварийного электрода. При этом реле KV3 также включается и действие электрической схемы аналогично вышеописанному. При включении реле KV3 срабатывает световая и звуковая сигнализация через свои нормально замкнутые контакты KV3 на проводах 7, 8.

ВНИМАНИЕ! Работа котла без системы защитной автоматики не допускается.

Диаграмма переключения SA1
ALCLR-22
соед. конт.	номер конт.	рукоятка
-450	00	450
Р-Nс	1-7	х	---	---
Р-Nс	1-10	х	---	---
Р-Nо	1-3	---	---	х
Р-Nо	1-13	---	---	х
Тех. схема	S1
АВТ	ОТКЛ	РУЧН
Диаграмма переключения SA2		Диаграмма переключения SA3
ALCLR-22		ALCLR-22
соед. конт.	номер конт.	рукоятка		соед. конт.	номер конт.	рукоятка
-450	00	450	-450	00	450
Р-Nс	---	х	---	---		Р-Nс	13-14	х	---	---
Р-Nо	3-4	---	---	х		Р-Nо	13-15	---	---	х
Тех. схема	---	ОТКЛ	ВКЛ		Тех. схема	НАСОС	ОТКЛ	ВЕНТИЛЬ

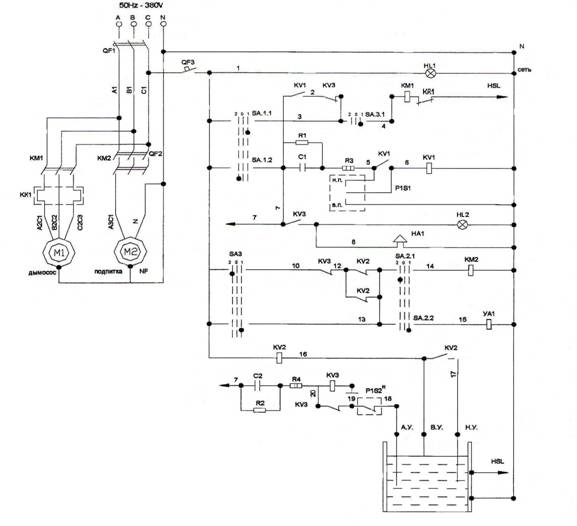

Рисунок 2 – Схема электрическая принципиальная

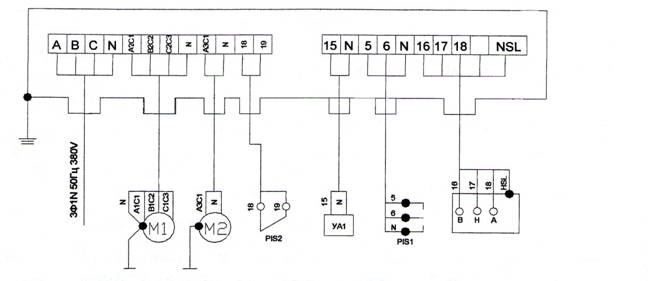

Рисунок 3 – Схема внешних подключений пульта защитной автоматики и управления котла

В таблице 2 указана спецификация к схеме электрической принципиальной

Таблица 2

Спецификация к схеме электрической принципиальной

Обозначение	Наименование	Кол-во	Примечание
QF1	Выключатель ВА 47-29 3р С 8А	1
QF2	Выключатель ВА 47-29 3р С 6А	1
QF3	Выключатель ВА 47-29 1р С 2А	1
KM1, KM2	Пускатель КМИ 10910/220 9А	2
KK1	Реле тепловое типа РТИ 1312 (5,5-8А)	1
M1	Электродвигатель 1,1 кВт 1500 об/мин	1
M2	Электронасос	1
R1, R2	Резистор типа МЛТ-1000 1мОм	2
R3, R4	Резистор типа МЛТ-2 4,7кОм	2
C1, C2	Конденсатор МБГЧ-2А-500-0,5Мкф±10%	2
SA1-SA3	Переключатель ALCLR-22	3
KV1-KV3	Реле РЭП-21 4-х контактный	3
HA1	Звонок ЗД	1
PIS1	Рабочее давление воды, электронный показывающий манометр ДМ 2010 ТУ 25-7329	1
PIS2	Аварийное давление воды, электронный показывающий манометр ДМ 2010 ТУ 25-7329	1
HL1	Зеленая сигнальная лампа AD-22 DS	1
HL2	Красная сигнальная лампа AD-22 DS (k)	1
YA1	Электромагнитный клапан Т26266-02ДУ25	1

Примечание!: вносить изменения в принципиальную электрическую схему котла может только завод-изготовитель при модификации продукции.
