КПр-1000 КБ (КПр-0,83КБ) Котел стальной жаротрубный паровой (стр. 9 )

Работа котла

Топливо сжигается в топке. Далее дымовые газы проходят через конвективный пучок труб, достигнув стенки экономайзера, поворачивают на 1800 и через дымогарные трубки направляются к фронту котла. В полости переднего теплового блока газы поворачивают на 1800 и входят в конвективный газоход, проходят его и через экономайзер поступают в дымосос, далее в дымовую трубу котельной. Вода подается насосом через блок водоподготовки в экономайзер (поз.11), где подогревается до 45-50 0С и поступает в корпус котла, нагревается превращаясь в пар. Пар проходит конвективный пакет труб (пароперегрев) в паросборник.

Рисунок 4 – Схема котла

1 – корпус котла; 2 – петли строповочные; 3 – датчик температуры; 4 – блок теплоизоляции конвективных пакетов; 5 – зажимы; 6 – указатель уровня; 7 – блок электродов (а. у., н. у., в. у, HSL); 8 – манометр электроконтактный; 9 – термометр биметаллический показывающий;

10– затвор дисковый Ду 100; 11 – клапан предохранительный Ду 50; 12 – смотровой люк;

13- пульт защитной автоматики и управления; 14 – экономайзер; 15 - насос подпитки котла; 16 – блок подпитки; 17 – дренаж Ду 50; 18 – короб поддува; 19 – газоход;

20 – шибер золоудаления; 21 – дренажный вентиль экономайзера; 22, 23 – фланец Ду 65; 24 – кран пробно-спускной; 25 – блок теплоизоляции топки; 26, 27 – фланец Ду 20;

28 – заглушка; 29 – дверка топочная; 30 – дверка зольника.

Приложение Г

Принцип работы принципиальной электрической схема защитной автоматики

Электротехническая схема имеет два вида режима работы:

-  ручной;

-  автоматический.

Ручной режим служит для наладки.

Это первоначальное заполнение котла водой и принудительное включение дымососа. Для работы в ручном режиме необходимо включить вводной автомат QF. При этом переключатели SA1, SA2, SA3, SA5,должны находиться в положении «ВЫКЛ», переключатель SA4 в положение «ПАР». Переводим переключатель SA1 в режим работы «РУЧНОЙ». Для запитки котла водой необходимо переключатель SA2 перевести в положение «НАСОС» или электромагнитный вентиль YA - от ВОДОПОВОДА.

Для включения насоса подпитки собирается следующая цепь: автомат: QF2 – провод1 - переключатель SA1.4 – контакты (1-2) – провод 13 – переключатель SA2.1 – контакты (P-N0) – провод 14 – КМ2 –N.

От водопровода: провод 13 – переключатель SA2 в положение вентиль – контакты (P-N0) – провод 15 – YA1 – N.

Контролируется уровень воды по водомерному стеклу на колонке.

Для включения дымососа необходимо включить переключатель SA3 в положение «ВКЛ». При этом собирается цепь: провод 1 – переключатель SA1.1 – контакты (P-N0) – провод 3 – переключатель SA3 – контакты (P-N0) – провод 4 – пускатель КМ1, тепловик КК1, провод NSL и заземленную и зануленную колонку котла.

Для включения вентилятора необходимо включить переключатель SA5 в положение «ВКЛ». При этом собирается цепь: провод 1 – переключатель SA1.1 – контакты (P-N0) – провод 3 – переключатель SA5 – контакты (P-N0) – провод 23 – пускатель КМ3, тепловик КК2, провод NSL и заземленную и зануленную колонку котла.

После растопки котла и закачки его водой дальнейшую работу котла необходимо вести в автоматическом режиме.

Для работы в автоматическом режиме переключатель SA1 перевести в положение «АВТ» и если давление пара ниже предела, то на управляющем электроконтактном манометре PIS включается реле KV1, которое управляет работой пускателя КМ1 дымососа и пускателя КМ3 вентилятора. Для включения KV1 собирается цепь: провод1 – переключатель SA1.2 - контакты (P-N0) – провод 7 – конденсатор С1 – резистор R3 через нормально замкнутые контакты проводов 5 и 6 на PIS - KV1 и N. Если давление на PIS1 превысит верхний предел, то на PIS1 замкнется контакт провода 6 и N. В результате зашунтируется реле KV1 и оно отключится и при падении давления пара до нижнего предела процесс повторяется и т. д. Для автоматической подпитки котла водой SA2 перевести в положение «НАСОС» или «ВЕНТИЛЬ». При этом собирается цепь: провод 1 – переключатель SA1.3 - контакты (P-N0) – провод 10 – Н. З. – контакт реле KV3 – провод 12 – Н. З. – контакт реле KV2 – провод 13 – переключатель SA2.1 – контакты (3-4) – провод 14 – КМ2 тепловик КК2 и N.

За уровнем воды следит KV2 своими электродами верхнего и нижнего уровня.

В автоматическом режиме заложены блокировки:

-  для превышения давления пара выше 0,07 МПа. При этом на электроконтактном манометре PIS2 разрывается цепь провода 19-18 и вследствие чего обесточивается реле KV3. Которое своими контактами отключает КМ1 дымососа КМ3 вентилятора, разрывает цепь пускателя КМ2 подпитки котла;

-  от падения уровня воды ниже аварийного электрода. При этом реле KV3 также включается и действие электрической схемы аналогично вышеописанному. При включении реле KV3 срабатывает световая и звуковая сигнализация через свои нормально замкнутые контакты KV3 на проводах 7, 8.

Для перехода на водогрейный режим необходимо переключатель SA4 перевести в положение «ВОДА», собирается следующая цепь : автомат QF2-провод 1-переключатель SA4.1-контакты(P-No)-провод 21-термоконтроллер-N

При достижении предельной температуры воды (950С), устанавливается ПИД регулятором термоконтроллера), отключается реле KV4 через нормально открытые контакты термоконтроллера провода 21-22, размыкается контакт KV4 провод 7-2 отключая пускатели КМ1, КМ3. Размыкается шунтирующая цепь КV3 провод 18-АУ, включается светозвуковая сигнализация.

Блокировка восстанавливается по мере остывания воды.

Для плавной регулировки температуры в автоматическом режиме рекомендуется замена электроконтактного манометра (PIS1) на датчик температуры типа ТГП-100 ЭК (схема подключения аналогична).

ВНИМАНИЕ! Работа котла без системы защитной автоматики не допускается.

Приложение Д

Схема электрическая принципиальная для котла пар - вода

Рисунок – Схема электрическая принципиальная

	Диаграмма переключения SA1		Диаграмма переключения SA4
	ALCLR-22		ALCLR-22
	соед. конт.	номер конт.	рукоятка		соед. конт.	номер конт.	рукоятка
	-450	00	450		-450	00	450
	Р-Nс	1-7	х	---	---		Р-Nс		х	---	---
	Р-Nс	1-10	х	---	---		Р-Nс		х	---	---
	Р-Nо	1-3	---	---	х		Р-Nо		---	---	х
	Р-Nо	1-13	---	---	х		Тех. схема	ПАР	---	ВОДА
	Тех. схема	S1
	АВТ	ОТКЛ	РУЧН
Диаграмма переключения SA2		Диаграмма переключения SA3
ALCLR-22		ALCLR-22
соед. конт.	номер конт.	рукоятка		соед. конт.	номер конт.	рукоятка
-450	00	450	-450	00	450
Р-Nс	---	х	---	---		Р-Nс	13-14	х	---	---
Р-Nо	3-4	---	---	х		Р-Nо	13-15	---	---	х
Тех. схема	---	ОТКЛ	ВКЛ		Тех. схема	НАСОС	ОТКЛ	ВЕНТИЛЬ

Рисунок – Схема внешних подключений пульта защитной автоматики и управления котла

В таблице 2 указана спецификация к схеме электрической принципиальной

Таблица 2

Спецификация к схеме электрической принципиальной

Обозначение	Наименование	Кол-во	Примечание
QF1	Выключатель ВА 47-29 3р С 8А	1
QF2	Выключатель ВА 47-29 3р С 6А	1
QF3	Выключатель ВА 47-29 1р С 2А	1
KM1, KM2	Пускатель КМИ 10910/220 9А	2
KK1	Реле тепловое типа РТИ 1312 (5,5-8А)	1
M1	Электродвигатель 1,1 кВт 1500 об/мин	1
M2	Электронасос	1
R1, R2	Резистор типа МЛТ-1000 1мОм	2
R3, R4	Резистор типа МЛТ-2 4,7кОм	2
C1, C2	Конденсатор МБГЧ-2А-500-0,5Мкф±10%	2
SA1-SA3	Переключатель ALCLR-22	3
KV1-KV3	Реле РЭП-21 4-х контактный	3
HA1	Звонок ЗД	1
PIS1	Рабочее давление воды, электронный показывающий манометр ДМ 2010	1
PIS2	Аварийное давление воды, электронный показывающий манометр ДМ 2010	1
HL1	Зеленая сигнальная лампа AD-22 DS	1
HL2	Красная сигнальная лампа AD-22 DS (k)	1
YA1	Электромагнитный клапан Т26266-02ДУ25	1
Rt	Терморезистор R-100Ом	1

Примечание!: вносить изменения в принципиальную электрическую схему котла может только завод-изготовитель при модификации продукции.

Приложение Е

Инструкция для перевода котла с парового режима на водогрейный.

! Для перевода котла с парового режима на водогрейный необходимо выполнить следующие действия:

1.  Выполнить остановку котла согласно пп.10.3.1, 10.3.2. «Технического описания и инструкции по эксплуатации котла парового»

2.  Пульт защитной автоматики и управления котла отключить от сети переменного тока.

3.  Заменить (отрегулировать) на предохранительные клапана (поз.11 рисунка 8) с максимально допустимым давлением 4 атм.

4.  Отсоединить блок подпитки котла (поз. 16 рисунка 8), фланцы (поз.22,23 рисунка 8) и подсоединить обратный трубопровод системы отопления.

5.  Отсоединить (поз.6, 7 рисунка 8) и установить вместо фланцев заглушки.

6.  Заменить электроконтактный манометр (поз.8 рисунка 8) на электроконтактный термометр со шкалой не менее 120 0С.

7.  Затвор (поз.10 рисунка8) подключить к подающему водопроводу системы водопровода.

Перевод пульта защитной автоматики и управления котла:

1.  Перевести тумблеры пульт защитной автоматики и управления (рис.9) «РЕЖИМ» в положение «ВОДА» тумблер «ПОДПИТКА» в положение «0».

2.  Установить необходимую рабочую температуру теплоносителя в котле(не более 950С) с помощью терморезистора расположенного внутри пульта (смотри рис. 10 выделенного на рисунке)

Категорически запрещается переключать тумблеры «РЕЖИМ», «ПОДПИТКА» в другие положения в момент работы котла в водогрейном режиме (также запрещается переключать эти тумблеры в паровом режиме и переключать тумблер «РЕЖИМ» в положение №ВОДА» в паровом режиме работы котла).

Все вышеуказанные действия должны производить квалифицированные обученные лица.

Запуск котла в водогрейном режиме:

1.  Выполнить п. 10.1, пп.10.2.1 – 10.2.14 «Технического описания и инструкции по эксплуатации котла водогрейного» в водогрейном режиме.

2.  При работе котла производить в водогрейном режиме согласно Технического описания и инструкции по эксплуатации водогрейного котла КВр-0,8КБ», в паровом режиме согласно «Технического описания и инструкции по эксплуатации котла парового КПр-1000 КБ».

3.  Неправильное выполнение работ по переводу котла из парового режима в водогрейный или из водогрейного в паровой может привести к разрушению котла и выхода его из строя.

Рисунок 5 –Внешний вид Пульта защитной автоматики и управления котла

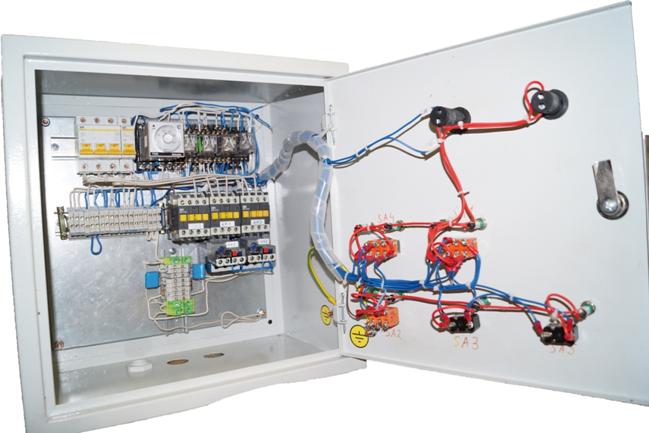

Рисунок 6 – Пульт защитной автоматики и управления котла
