Шаг 4: (Если есть опасность не залить воду в Коллектор в начале следующего солнечного дня) Повернуть Коллектор на максимально низкий угол (чтобы солнце на попадало на Коллектор, который остался без воды)
Если так сделать, то в начале следующего солнечного дня (между 9.00 и 10.00 по зимнему времени) можно опять залить воду в Коллектор и трубы 1, 2 через последовательность следующих действий:
Шаг 1: (если в Баке мало воды) Заполнить Бак водой на 30-80 %. Во время этого действия: краны 3, 5 должны быть закрытые, а кран 4 должен быть открытый. Заполнение водой Бака делается через временное подключение (к тройнику 10) того шланга, который упоминался выше (в результате этого холодная вода поступает в Бак через этот шланг и трубу 2)
Шаг 2: Закрыть кран 4 и открыть кран 3
Шаг 3: Временно открыть кран 5. В результате этого вода идет из Бака (через трубу 1) в Коллектор и выливается из него через кран 5 на землю. Это нужно, чтобы слить «ржавую» воду из Коллектора. Кран 5 закрывается, как только вся ржавая вода уйдет
Шаг 4: Снова пустить воду через тот шланг на несколько секунд (чтобы вытеснить весь воздух из Коллектора через трубу 1)
Шаг 5: Открыть кран 4
Шаг 6: (если это нужно) Пустить холодную воду по тому шлангу, чтобы заполнить Бак водой
Шаг 7: Удалить тот шланг с тройника 10 и занести его в теплое помещение
Шаг 8: (если это нужно) Повернуть Коллектор на «рабочий угол солнца»
Эти слив-заполнение желательно также делать во время аномального заморозка
После описанного слива воды (из Коллектора и труб 1, 2) горячая вода остается в Баке и может быть использована через трубу 9. Остатки воды Бака могут быть удалены через открытие крана 4. Возможно, существует смысл установки дополнительных устройств (краны или разъемные соединения) для полного спуска воды из Бака
Если коллектор замерзнет и его придется снимать (чтоб перенести в теплое помещение), соединение Коллектора с шлангами труб 1, 2 должно быть разъемным («американки», хомуты, др.)

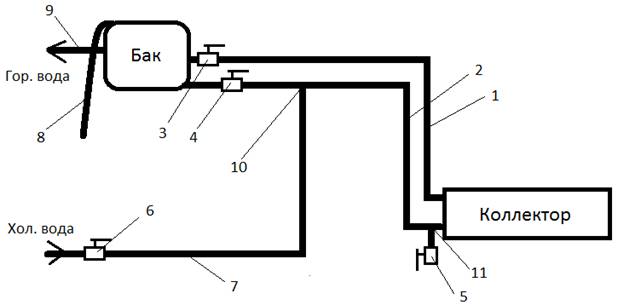

1-3) Если дом имеет хол. водопровод, но тот не имеет выхода на улицу (случай Бака на чердаке):
Ее отличия от схемы 1-2:
- Шланг (труба) 7 теперь не выходит на улицу, и поэтому нет риска его (ее) замерзания зимой. Поэтому нет смысла в том временном шланге (который должен подключаться к тройнику 10 во время морозов) и нет смысла в обратном клапане 12
Итак:
1, 2 – Трубы между Коллектором и Баком (Они должны иметь трубчатую теплоизоляцию (как для серых труб отопления) или теплоизоляцию стекловатой толщиной 5 см). Их длина – несколько метров, а их соединение с Коллектором производится через гибкие шланги для свободы движения коллектора
3, 4, 5, 6 – Шаровые краны
7 – Труба подачи холодной воды в Бак
8 – Переливной выход из Бака (шланг или труба). Он выводит воду на улицу
9 – Труба горячей воды
10 – Тройник
11 – Латунный (стальной, чугунный) тройник. Он устанавливаются на нижнем выходе Коллектора, и труба 2 соединяется с ними через упомянутый гибкий шланг
Особенности конструкции:
- Выходы (из Бака) на краны 3 и 4 должны располагаться как можно ближе к дну Бака и далеко друг от друга
- Выход (из Бака) на трубу 9 должен быть на несколько сантиметров выше выходов на краны 3, 4
- Конец выхода 8 должен быть виден от места крана 6 (чтобы быстро закрыть кран 6, когда вода начнет выливаться из Бака через выход 8)
Особенности эксплуатации:
Рабочее положение кранов: краны 3, 4 должны быть открытые; краны 5, 6 должны быть закрытые
В процессе эксплуатации иногда возникает смысл открывать кран 6 на несколько секунд в следующих целях:
- чтобы выгнать воздух из Коллектора и труб 1, 2
- чтобы запустить процесс «гравитационной циркуляции» воды раньше, чем она начнется сама по себе (утром или появления солнца из-за тучи)
Поэтому (для эффективности этой процедуры) тройник 10 устанавливается как можно дальше от Бака, но там, где дом может защитить его (и трубу 7) от замерзания. Иначе (если тройник 10 будет установлен близко к Баку) почти вся холодная вода (которая будет идти через трубу 7 при открытии крана 6) будет идти в Бак, и поток воды в Коллектор будет недостаточный для достижения перечисленных целей. Если сложилась именно такая ситуация, можно использовать следующую процедуру (вместо описанного выше открывания крана 6 на несколько секунд):
Шаг 1: закрыть кран 4
Шаг 2: открыть кран 6 на несколько секунд (закрытый кран 4 дает холодной воде только один путь – через Коллектор)
Шаг 3: открыть кран 4
Холодная вода добавляется в Бак через временное открытие крана 6. Очевидно, кран 6 нужно закрыть сразу, как вода начнет выливаться через выход 8
Возможно, возникнет мысль добавлять воду в Бак по-другому: установить в Бак поплавковый клапан, который будет открывать проход холодной воды в Бак, если уровень воды в нем упадет ниже нужного предела. Этот клапан требует установки дополнительной трубы холодной воды (отличной от трубы 7) с шаровым краном, который может отключить эту возможность поступления холодной воды за пределами мая-сентября, поскольку до мая и после сентября может оказаться удобнее использовать подачу воды только через открытие крана 6 (из-за появления проблем с солнцем)
Солнечная ГВС может эксплуатироваться во время морозов, если после каждого морозного рабочего солнечного дня (между 14.00 и 16.00 по зимнему времени) сливать воду из Коллектора и труб 1, 2 через следующие действия:
Шаг 1: Закрыть краны 3, 4 (чтобы вода не сливалась из Бака)
Шаг 2: Открыть кран 5 (который выпустит воду из труб и Коллектора)
Шаг 3: Наклонить Коллектор (чтобы слить остатки воды из Коллектора)
Шаг 4: (Если есть опасность не залить воду в Коллектор в начале следующего солнечного дня) Повернуть Коллектор на максимально низкий угол (чтобы солнце не попадало на Коллектор, который остался без воды)
Если так сделать, то в начале следующего солнечного дня (между 9.00 и 10.00 по зимнему времени) можно опять залить воду в Коллектор и трубы 1, 2 через последовательность следующих действий:
Шаг 1: (если в Баке мало воды) Заполнить Бак водой на 30-80 %. Во время этого действия: краны 3, 5 должны быть закрытые, а кран 4 должен быть открытый. Заполнение водой Бака делается через временное открытие крана 6 (в результате этого холодная вода поступает в Бак через трубу 7 и трубу 2)
Шаг 2: Закрыть кран 4 и открыть кран 3
Шаг 3: Временно открыть кран 5. В результате этого вода идет из Бака (через трубу 1) в Коллектор и выливается из него через кран 5 на землю. Это нужно, чтобы слить «ржавую» воду из Коллектора. Кран 5 закрывается, как только вся ржавая вода уйдет
Шаг 4: Открыть кран 6 на несколько секунд (чтобы вытеснить весь воздух из Коллектора через трубу 1)
Шаг 5: Открыть кран 4
Шаг 6: (если это нужно) Временно открыть кран 6, чтобы заполнить Бак водой
Шаг 7: (если это нужно) Повернуть Коллектор на «рабочий угол солнца»
Эти слив-заполнение желательно также делать во время аномального заморозка
После описанного слива воды (из Коллектора и труб 1, 2) горячая вода остается в Баке и может быть использована через трубу 9. Остатки воды Бака могут быть удалены через открытие крана 4. Возможно, существует смысл установки дополнительных устройств (краны или разъемные соединения) для полного спуска воды из Бака
Если коллектор замерзнет и его придется снимать (чтоб перенести в теплое помещение), соединение Коллектора с шлангами труб 1, 2 должно быть разъемным («американки», хомуты, др.)
1-4) Если хол. водопровод не предполагается использовать:
Это, как минимум, следующие четыре случая:
1) Дом имеет холодный водопровод (на основе колодца или скважины), но его вода есть грязная, и поэтому хозяин хочет использовать чистую дождевую воду (собираемую в баки) для душа, умывальников, стиральной машины
2) Дом есть новый, и хозяин еще не успел сделать холодный водопровод
3) Это есть дача или другой простой тип дома
4) Горячую воду предполагается использовать далеко от дома: летний душ, летняя кухня, хозяйственные постройки, др.
Случай «Дом не имеет холодного водопровода из-за беспомощности или безалаберности хозяина» предлагается отклонять, поскольку хозяин, который не может наладить холодный водопровод, явно не сможет обслуживать солнечную ГВС
Все эти случаи требуют построения не только системы горячей воды, но и системы холодной воды. Предполагается, что дом будет иметь как бак горячей воды, так и бак холодной воды, которые будут располагаться на чердаке или на башне около коллектора. Новая вода в эти баки будет подаваться насосом (временно подключаемым к этим бакам через «быстрый разъем») от колодца, скважины или бака дождевой воды
Работа такого водоснабжения (и холодного и горячего) оказывается очень трудной в зимнее время, поскольку:
- Очень трудно защитить бак холодной воды от замерзания, если он находится не в теплом помещении
- Трубы холодной и горячей воды (которые идут от баков холодной и горячей воды) будут замерзать тоже (если они не будут защищены теплым помещением или постоянной циркуляцией воды)
- Эксплуатация солнечной ГВС во время морозов возможна, но это очень затруднительно (см. 1-2 и 1-3)
Все эти проблемы имеют много идей возможного их решения, но далее мы предполагаем, что эти системы горячего и холодного водоснабжения не будут использоваться во время морозов: вся вода будет удаляться из них с наступлением декабрьских морозов, а после окончания мартовских морозов эти системы будут опять наполняться водой. Но мы предполагаем, что эти системы должны нормально работать во время заморозков (в октябре-декабре и в марте-апреле)
Организация солнечного ГВС здесь похожа на схему 1-1, но:
- Отсутствует шланг 7 (для подачи холодной воды в Бак) с краном 6, поскольку теперь холодная вода будет подаваться в Бак насосом (из колодца, скважины или бака дождевой воды) временно подключаемым к системе горячей воды. Для этого тройник 10 снабжается «быстрым разъемом» (для шланга, идущего от этого насоса) и обратным клапаном 12
- Теперь мы также добавляем систему холодной воды: Бак холодной воды, несколько труб (или шлангов), а также «быстрый разъем» (с обратным клапаном) для подключения к тому шлангу, идущему от того насоса
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 6 7 8 9 |
