Схемы подключения нашего солнечного устройства к горячему водоснабжению дома (стр. 3 )

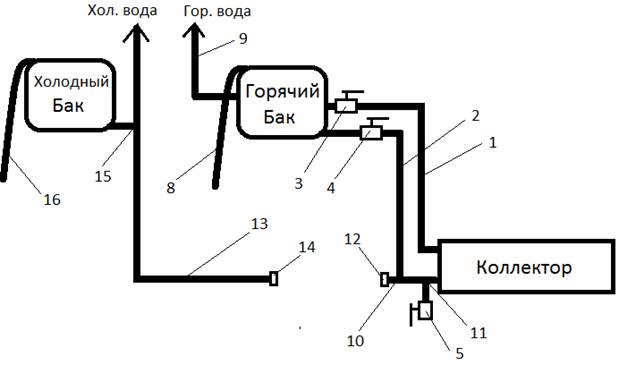

Итак:

1, 2 – Трубы между Коллектором и Горячим баком (Они должны иметь трубчатую теплоизоляцию (как для серых труб отопления)). Их длина – до нескольких метров, а их соединение с Коллектором производится через гибкие шланги для свободы движения коллектора

3, 4, 5 – Шаровые краны

8 – Переливной выход из Горячего бака (шланг или труба)

9 – Труба горячей воды

10, 11 – Латунные (стальные, чугунные) тройники. Эти тройники устанавливаются на нижнем выходе Коллектора, и труба 2 соединяется с ними через упомянутый гибкий шланг

12 – Обратный клапан (пропускает воду только в сторону трубы 2) с «быстрым разъемом» для того шланга того насоса

13 – Труба для подачи холодной воды в Холодный бак

14 – Обратный клапан (пропускает воду только в сторону трубы 13) с «быстрым разъемом» для того шланга того насоса

15 – Латунный (стальной, чугунный) тройник

16 – Переливной выход из Холодного бака (шланг или труба)

Особенности конструкции:

- Выход трубы холодной воды (из Холодного бака) должен располагаться как можно ближе к дну бака, чтобы была возможность удалить из него всю воду перед морозами

- Выходы (из Горячего бака) на краны 3 и 4 должны располагаться как можно ближе к дну бака и далеко друг от друга

- Выход (из Горячего бака) на трубу 9 должен быть на несколько сантиметров выше выходов на краны 3, 4

- Концы выходов 8, 16 должны быть видны от места включения того насоса (чтобы быстро его выключить, когда вода начнет выливаться из Горячего бака через выход 8 или из Холодного бака через выход 16)

- Имеет смысл разместить клапаны 12, 14 (с «быстрыми разъемами») в одном месте, чтобы можно было легко переключать тот насос между системами холодной и горячей воды

Особенности эксплуатации:

Рабочее положение кранов: краны 3, 4 должны быть открытые; кран 5 должен быть закрыт

В начале зимы вода должна сливаться из системы холодной воды. Это делается через открытие кранов холодной воды, в результате чего вся вода из Холодного бака используется. При этом вода остается в трубе 13, и поэтому она должна выдерживать замерзание (это может быть шланг или серая полипропиленовая труба, которая используется для отопления). Сливать воду из трубы 13 тоже можно, например, через временное удаление клапана 14 либо через установку дополнительного шарового крана или «американки»

Кроме того, в начале зимы (и перед аномальными морозами в другое время) вода должна сливаться из Коллектора и труб 1, 2 через следующие действия:

Шаг 1: Закрыть краны 3, 4 (чтобы вода не сливалась из Горячего бака)

Шаг 2: Открыть кран 5 (который выпустит воду из труб и Коллектора)

Шаг 3: Наклонить Коллектор (чтобы слить остатки воды из Коллектора)

Шаг 4: Повернуть Коллектор на максимально низкий угол (чтобы солнце на попадало на Коллектор, который остался без воды)

В результате этих действий вода остается в Горячем баке и может быть использована через трубу 9. Остатки воды Горячего бака могут быть удалены через открытие крана 4. Возможно, существует смысл установки дополнительных устройств (краны или разъемные соединения) для полного спуска воды из Горячего бака и трубы 9

Слив воды также желателен перед аномальными заморозками. Если коллектор замерзнет и его придется снимать (чтоб перенести в теплое помещение), соединение Коллектора с шлангами труб 1, 2 должно быть разъемным («американки», хомуты, др.)

Заполнение горячей системы водой делается через последовательность следующих действий:

Шаг 1: Подключить тот насос к «быстрому разъему» клапана 12 (и пока что его не включать)

Шаг 2: (если в Горячем баке нет воды) Заполнить Горячий бак водой на 30-80 %. Во время этого действия: краны 3, 5 должны быть закрытые, а кран 4 должен быть открытый. Заполнение водой Горячего бака делается через временное включение того насоса (в результате этого холодная вода поступает в Горячий бак через трубу 2)

Шаг 3: Закрыть кран 4 и открыть кран 3

Шаг 4: Временно открыть кран 5. В результате этого вода идет из Горячего бака (через трубу 1) в Коллектор и выливается из него через кран 5 на землю. Это нужно, чтобы слить «ржавую» воду из Коллектора. Кран 5 закрывается, как только вся ржавая вода уйдет

Шаг 5: Включить тот насос на несколько секунд (чтобы вытеснить весь воздух из Коллектора через трубу 1)

Шаг 6: Открыть кран 4

Шаг 7: (если это нужно) Временно включить тот насос, чтобы заполнить Горячий бак водой

Шаг 8: Отключить тот насос от горячей системы (от того «быстрого разъема» клапана 12)

Шаг 9: (если это нужно) Повернуть Коллектор на «рабочий угол солнца»

В процессе эксплуатации иногда возникает смысл подключить тот насос (к «быстрому разъему» клапана 12) на несколько секунд в следующих целях:

- чтобы выгнать воздух из Коллектора и труб 1, 2

- чтобы запустить процесс «гравитационной циркуляции» воды раньше, чем она начнется сама по себе (утром или появления солнца из-за тучи)

Холодная вода добавляется в Горячий бак через временное подключение того насоса (к «быстрому разъему» клапана 12). Очевидно, насос нужно выключить сразу, как вода начнет выливаться через выход 8. Аналогично с добавлением воды в Холодный бак: это делается через подключение этого насоса к «быстрому разъему» клапана 14, и насос нужно выключить сразу, как вода начнет выливаться через выход 16

2) Более сложные схемы солнечного ГВС

Следующие схемы (в отличие от Главы 1) используются в случаях, если:

- Хозяин хочет давление горячей воды, равное давлению холодной воды (10-25 м напора), а не давление по высоте Бака (несколько метров напора)

- Хозяин хочет, чтобы солнечное ГВС работало без проблем вовремя морозов (Схемы Главы 1 делают зимнюю эксплуатацию проблемной, поскольку используют воду, а не антифриз)

В то же время, следующие схемы являются еще «простыми», поскольку они используются только в следующих случаях:

А) Коллектор не снабжается насосом (используется «гравитационная циркуляция» нагреваемой воды или антифриза);

Б) Коллектор находится рядом с домом;

2-1) Если хозяин хочет давление 10-25 м и Коллектор на воде, а не на антифризе (случай высокой эффективности солнечного ГВС):

Эта схема требует использования герметичного Бака с объемом 50-300 литров, способного выдержать давление до 2-5 бар и температуру до 100-120 град. Целесообразно, чтобы хозяин дома сам дал этот бак; это может быть старая стальная бочка, баллон для газа, старый электрический бойлер и т. п. В противном случае, хозяин должен оплатить изготовление стального бака, что не есть дешево, например, бак объемом 100 литр с стальной стенкой 4 мм требует около 35 кг стали и 5-10 м герметичного сварного шва; это около 50 EUR стоимости нового стального листа и оплаты работы сварщика

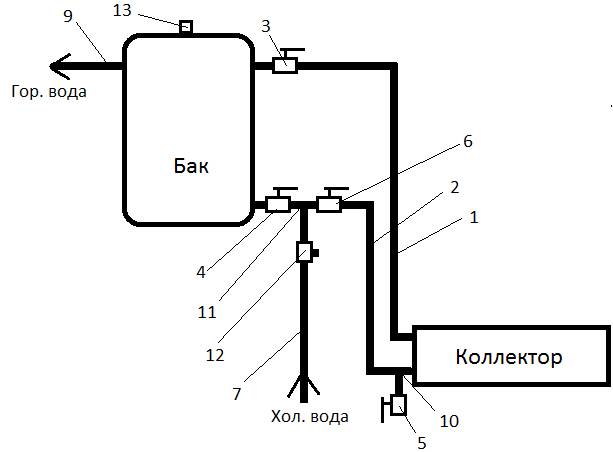

1, 2 – Трубы между Коллектором и Баком (Они должны иметь трубчатую теплоизоляцию (как для серых труб отопления)). Их длина – до нескольких метров, а их соединение с Коллектором производится через гибкие шланги для свободы движения коллектора

3, 4, 5, 6 – Шаровые краны

7 – Труба подачи холодной воды в Бак

9 – Труба подачи горячей воды из Бака

10 – Латунный (стальной, чугунный) тройник. Он устанавливается на нижнем выходе Коллектора, и труба 2 соединяется с ними через упомянутый гибкий шланг

11 – Тройник

12 – Предохранительный клапан (как для электробойлеров) = обратный клапан + подрывной клапан

13 – Клапан для выпуска воздуха из Бака

Особенности конструкции:

- Очевидно, Бак нужно будет снабдить толстой теплоизоляцией (15-30 см) со всех его сторон из стекловаты и / или полиуретановой пены (на ее баллоне должна быть написана температурная устойчивость 100 град; больше не бывает). Теплоизоляция из пенополистирола разрешается только на наружных слоях, поскольку он не выдержит максимальных температур воды в Баке (110-120 град)

- Бак лучше располагать в помещении (очевидно, он должен быть выше Коллектора), чтобы он не замерз во время морозов. Вариант расположения бака на улице тоже возможен, но этот вариант должен предусматривать возможность удаления воды из Бака и из труб 7, 9

Особенности эксплуатации:

Рабочее положение кранов: краны 3, 4, 6 должны быть открытые; кран 5 должен быть закрытый

Холодная вода добавляется в Бак автоматически (через трубу 7) по мере ухода горячей воды из Бака через трубу 9

Солнечная ГВС может эксплуатироваться во время морозов, если после каждого морозного рабочего солнечного дня (между 14.00 и 16.00 по зимнему времени) сливать воду из Коллектора и труб 1, 2 через следующие действия (В результате этого в Баке остается горячая вода, которая может использоваться в доме):

Шаг 1: Закрыть краны 3, 6 (чтобы вода не сливалась из Бака и трубы 7)

Шаг 2: Открыть кран 5 (который выпустит воду из труб и Коллектора)

Шаг 3: Наклонить Коллектор (чтобы слить остатки воды из Коллектора)

Шаг 4: (Если есть опасность не залить воду в Коллектор в начале следующего солнечного дня) Повернуть Коллектор на максимально низкий угол (чтобы солнце не попадало на Коллектор, который остался без воды)

Если так сделать, то в начале следующего солнечного дня (между 9.00 и 10.00 по зимнему времени) можно опять залить воду в Коллектор и трубы 1, 2 через последовательность следующих действий:

Шаг 1: Открыть кран 3 (при открытом кране 5). В результате этого вода идет из Бака (через трубу 1) в Коллектор и выливается из него через кран 5 на землю. Это нужно, чтобы слить «ржавую» воду из Коллектора

Шаг 2: Закрыть кран 5, как только вся «ржавая» вода уйдет

Шаг 3: Закрыть кран 4 и открыть кран 6 (чтобы подключить трубу 7 только к Коллектору, но не Баку)

Шаг 4: Открыть какой-то из кранов системы ГВС на несколько секунд. В результате этого холодная вода пойдет (из трубы 7) через Коллектор в Бак и вытеснит весь воздух из Коллектора (в Бак)

Шаг 5: Выпустить воздух из Бака: открыть клапан 13 и закрыть его, как только весь воздух выйдет из Бака

Шаг 6: Открыть кран 4

Шаг 7: (если это нужно) Повернуть Коллектор на «рабочий угол солнца»

Слив воды также желателен перед аномальными заморозками. Если коллектор замерзнет и его придется снимать (чтоб перенести в теплое помещение), соединение Коллектора с шлангами труб 1, 2 должно быть разъемным («американки», хомуты, др.)
