В начале зимы (и перед аномальными морозами в другое время) вода должна сливаться из Коллектора и труб 1, 2 через следующие действия:
Шаг 1: Закрыть краны 3, 4 (чтобы вода не сливалась из Бака коллектора)
Шаг 2: Открыть кран 5 (который выпустит воду из труб и Коллектора)
Шаг 3: Наклонить Коллектор (чтобы слить остатки воды из Коллектора)
Шаг 4: Повернуть Коллектор на максимально низкий угол (чтобы солнце на попадало на Коллектор, который остался без воды)
В результате этих действий горячая вода остается в Баке коллектора и она может быть передана (Баку дома) через шланг 14. Остатки воды Бака коллектора могут быть удалены через открытие крана 4. Возможно, существует смысл установки дополнительных устройств (краны или разъемные соединения) для полного спуска воды из Бака коллектора
Слив воды также желателен перед аномальными заморозками. Если коллектор замерзнет и его придется снимать (чтоб перенести в теплое помещение), соединение Коллектора с шлангами труб 1, 2 должно быть разъемным («американки», хомуты, др.)
Заполнение Коллектора (и его Бака) водой делается через последовательность следующих действий:
Шаг 1: (если в Баке нет воды) Заполнить Бак водой на 30-80 %. Во время этого действия: краны 3, 5 должны быть закрытые, а кран 4 должен быть открытый. Заполнение водой Бака делается через временное открытие крана 6 (в результате этого холодная вода поступает в Бак через шланг 7 и трубу 2)
Шаг 2: Закрыть кран 4 и открыть кран 3
Шаг 3: Временно открыть кран 5. В результате этого вода идет из Бака (через трубу 1) в Коллектор и выливается из него через кран 5 на землю. Это нужно, чтобы слить «ржавую» воду из Коллектора. Кран 5 закрывается, как только вся ржавая вода уйдет
Шаг 4: Открыть кран 6 на несколько секунд (чтобы вытеснить весь воздух из Коллектора через трубу 1)
Шаг 5: Открыть кран 4
Шаг 6: (если это нужно) Временно открыть кран 6, чтобы заполнить Бак водой
Шаг 7: (если это нужно) Повернуть Коллектор на «рабочий угол солнца»
В процессе эксплуатации иногда возникает смысл открывать кран 6 на несколько секунд в следующих целях:
- чтобы выгнать воздух из Коллектора и труб 1, 2
- чтобы запустить процесс «гравитационной циркуляции» воды раньше, чем она начнется сама по себе (утром или появления солнца из-за тучи)

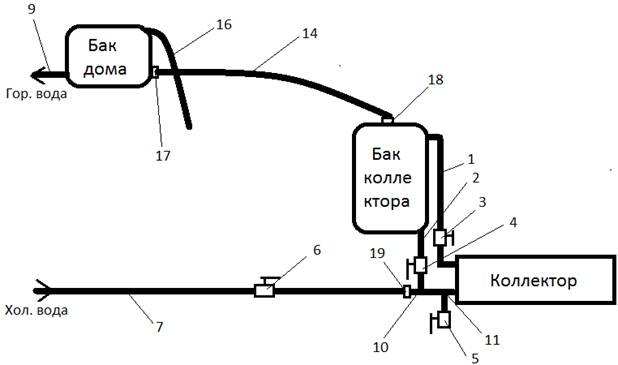

3-2) Схема «Бак коллектора ниже Бака дома» (с герметичным Баком коллектора):
Эта схема использует другой принцип передачи горячей воды: если в схеме 3-1 вода шла из-за разницы высот (при открытии крана 15 на шланге 14), то в схеме 3-2 вода идет в шланг 14 в результате ее вытеснения холодной водой из шланга 7 при открытом кране 6
Процедура передачи горячей воды между Баками (и подачи холодной воды в Бак коллектора) в схеме 3-2 значительно проще и быстрее, чем в схеме 3-1. Кроме того схема 3-2 не имеет крана 15. Еще одно преимущество схемы 3-2 – это более низкое расположение Бака коллектора; это уменьшает стоимость труб 1, 2, а также стоимость специальной башни для Бака коллектора
В то же время схема 3-2 должна иметь более дорогой Бак коллектора, который должен быть герметичным (Бак дома остается негерметичным)
Итак:
1, 2 – Трубы между Коллектором и его Баком (Они должны иметь трубчатую теплоизоляцию (как для серых труб отопления)). Их длина – до нескольких метров, а их соединение с Коллектором производится через гибкие шланги для свободы движения коллектора
3, 4, 5, 6 – Шаровые краны
7 – Шланг (или труба) подачи холодной воды в Бак коллектора
9 – Труба горячей воды
10, 11 – Латунные (стальные, чугунные) тройники. Эти тройники устанавливаются на нижнем выходе Коллектора, и труба 2 соединяется с ними через упомянутый гибкий шланг
14 – Шланг соединения Бака коллектора с Баком дома
16 – Переливной выход из Бака дома (шланг или труба)
17, 18, 19 – Возможные (но не обязательные) «быстрые разъемы (с клапанами)» с шлангами 14 и 7
Особенности конструкции:
- Конец выхода 16 должен быть виден от места крана 6 (чтобы быстро закрыть кран 6, когда вода начнет выливаться из Бака дома через выход 16)
- Шланг 7 может вести холодную воду из системы холодного водоснабжения дома, либо он может оказаться шлангом насоса, размещенного на улице (от колодца или бака с дождевой водой). Очевидно, во втором случае кран 6 оказывается лишним
Особенности эксплуатации:
Рабочее положение кранов: краны 3, 4 должны быть открытые; краны 5, 6 должны быть закрытые
Очевидно, если открыть кран 6, холодная вода начнет идти в Бак коллектора, и она будет вытеснять горячую воду из Бака коллектора в Бак дома по шлангу 14. Кран 6 нужно закрыть, если вода начнет выливаться (из Бака дома) через выход 16. Еще одна причина закрыть кран 6 – это если холодная вода вытеснит (из Бака коллектора) всю горячую воду, и в результате этого по шлангу 14 пойдет холодная вода; это можно зафиксировать, если приложить руку к шлангу 14
Это (временное открытия крана 6) лучше делать вечером после солнечного дня, когда вода в Баке коллектора окажется хорошо нагретой
Очевидно, во время морозов шланги 7 и 14 могут замерзнуть, но это не прерывает использование горячей воды из Бака дома, а также возможность использования шлангов 7 и 14 во время дневного потепления. Еще одна возможность устранения этого недостатка: шланги 7 и 14 удаляются на период морозов, и они могут временно устанавливаться в случае необходимости перекачки воды между Баками и добавления холодной воды в Бак коллектора; для этого могут использоваться «быстрые разъемы (с клапанами)» 17, 18, 19
В начале зимы (и перед аномальными морозами в другое время) вода должна сливаться из Коллектора и труб 1, 2 через следующие действия:
Шаг 1: Передать максимальное количество горячей воды из Бака Коллектора в Бак дома (так как это описано несколькими абзацами выше)
Шаг 2: Закрыть краны 3, 4 (чтобы вода не сливалась из Бака коллектора)
Шаг 3: Открыть кран 5 (который выпустит воду из труб и Коллектора)
Шаг 4: Наклонить Коллектор (чтобы слить остатки воды из Коллектора)
Шаг 5: Повернуть Коллектор на максимально низкий угол (чтобы солнце не попадало на Коллектор, который остался без воды)
После этих действий в Баке коллектора остается вода. Если средняя температура этой воды есть 10-30 градусов, эту воду можно не сливать, поскольку толстая теплоизоляция бака не даст ей остыть до замерзания на протяжении нескольких недель. Но если вода в Баке полностью холодная или ожидаются многодневные или сильные несолнечные морозы, нужно слить воду из Бака коллектора. Это можно сделать через открытие крана 4 (вода будет выливаться через трубу 2 и отрытый кран 5). Но перед этим нужно перекрыть поступление воды из Бака дома в Баке коллектора (поскольку Бак дома располагается выше Бака коллектора). Это автоматически обеспечивается, если шланг 14 временно удаляется с «быстрых разъемов (с клапанами)» 17,18. Кроме того, это будет обеспечиваться, если шланг 14 будет входить в Бак дома через воздух; или если установить (на шланг 14) дополнительный шаровой кран или обратный клапан (пропускающий только в сторону Бака дома)
Описанный слив воды из Коллектора (но не из его Бака) также желателен перед аномальными заморозками
Если коллектор замерзнет и его придется снимать (чтоб перенести в теплое помещение), соединение Коллектора с шлангами труб 1, 2 должно быть разъемным («американки», хомуты, др.)
Заполнение Коллектора (и его Бака) водой делается через последовательность следующих действий:
Шаг 1: (если шланг 14 есть временно снятый) установить шланг 14 или открыть клапан «быстрого разъема» 18. Это нужно для сообщения с атмосферой, чтобы воздух мог выходить из Бака коллектора
Шаг 2: (если в Баке нет воды) Заполнить Бак водой до уровня выше входа трубы 1 в Бак. Во время этого действия: краны 3, 5 должны быть закрытые, а кран 4 должен быть открытый. Заполнение водой Бака делается через временное открытие крана 6 (в результате этого холодная вода поступает в Бак через шланг 7 и трубу 2)
Шаг 3: Закрыть кран 4 и открыть кран 3
Шаг 4: Временно открыть кран 5. В результате этого вода идет из Бака (через трубу 1) в Коллектор и выливается из него через кран 5 на землю. Это нужно, чтобы слить «ржавую» воду из Коллектора. Кран 5 закрывается, как только вся ржавая вода уйдет
Шаг 5: Открыть кран 4
Шаг 6: Временно открыть кран 6, чтобы выгнать воздух из Коллектора и заполнить Бак водой. Во время этого заполнения воздух будет перемещаться из Бака коллектора в шланг 14 (и дальше в Бак дома) либо воздух будет выходить через открытый клапан «быстрого разъема» 18. Звуки от этих перемещений воздуха позволят вовремя закрыть кран 6, чтобы сделать это по полному заполнению водой Бака коллектора. Частичное заполнение Бака допускается, если уровень воды превышает вход трубы 1 в Бак; выход воды в шланг 14 нежелателен, поскольку эта вода может замерзнуть на морозе; выход воды в Бак дома нежелателен, поскольку это холодная вода
Шаг 7: (если это нужно) Повернуть Коллектор на «рабочий угол солнца»

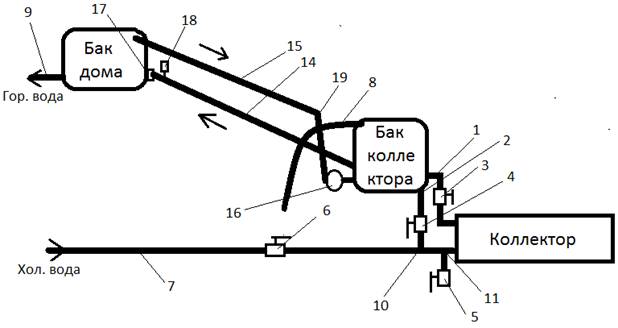

3-3) Схема c автоматизацией передачи воды между Баками и, возможно, подачи холодной воды (вариант «Бак коллектора ниже Бака дома»):
С одной стороны, эта схема есть более дорогая на 40-80 EUR, поскольку она требует установки дополнительного насоса и таймера. Кроме того, Баки должны теперь соединяться двумя шлангами (трубами), а не одним. Хотя (в отличие от схемы 3-2) оба Бака являются негерметичными, что немного удешевляет конструкцию
Но с другой стороны, эта схема автоматизирует обслуживание солнечной ГВС: теперь не нужно периодически открывать-закрывать кран 6 (а также кран 15 в схеме 3-1), поскольку теперь горячая вода будет передаваться (из Бака коллектора в Бак дома) автоматически, а подача холодной воды (в Бак коллектора) может быть автоматизирована тоже
1, 2 – Трубы между Коллектором и Баком (Они должны иметь трубчатую теплоизоляцию (как для серых труб отопления)). Их длина – до нескольких метров, а их соединение с Коллектором производится через гибкие шланги для свободы движения коллектора
3, 4, 5, 6 – Шаровые краны
7 – Шланг (или труба) подачи холодной воды в Бак коллектора
|
Из за большого объема этот материал размещен на нескольких страницах:
