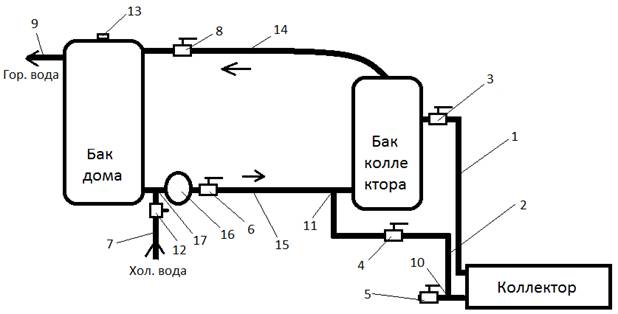

11, 17 - Тройники
12 – Предохранительный клапан (как для электробойлеров) = обратный клапан + подрывной клапан
13 – Клапан для выпуска воздуха из Бака
14, 15 – Шланги (или трубы), которые соединяют Бак коллектора и Бак дома. Это могут быть черные резиновые шланги (марки «ВГ») или серые полипропиленовые трубы (как для систем отопления). В обоих этих случаях трубы (шланги) требуют защиты от солнца
16 – Насос, который перекачивает воду (из Бака коллектора в Бак дома) по шлангу 14. Это насос того типа, который обычно используется в домашних системах отопления как циркуляционный насос. Переключение скоростей этого насоса будет тоже нужным (это будет описано ниже)
Особенности конструкции:
- Очевидно, оба Бака должны быть снабжены толстой теплоизоляцией (15-30 см) со всех их сторон из стекловаты и / или полиуретановой пены (на ее баллоне должна быть написана температурная устойчивость 100 град; больше не бывает). Бак коллектора работает при высоких температурах, которые могут достигнуть 110-120 град; поэтому его теплоизоляция из пенополистирола разрешается только на его наружных слоях. Бак дома работает на более низких температурах
- Бак дома (а также насос 16 и краны 6, 8) лучше располагать в помещении для защиты от морозов. Бак коллектора может быть расположен на специальной башне (на 0,5-1 м выше коллектора) или на крыше рядом стоящего помещения
- Насос 16 снабжается таймером, который 1-3 раз в сутки включает насос 16 по 5-15 минут, в результате чего вода Бака коллектора перемешивается с водой Бака дома. Это приводит к тому, что температура воды в обоих Баках оказывается примерно одинаковой (это есть механизм передачи тепла от Бака коллектора к Баку дома)
Особенности эксплуатации:
Рабочее положение кранов: краны 3, 4, 6, 8 должны быть открытые; кран 5 должен быть закрытый
Холодная вода добавляется в Бак дома автоматически (через трубу 7) по мере ухода горячей воды из Бака через трубу 9
Нужно обратить внимание на утечки тепла из шлангов 14, 15. Первой причиной этих утечек является объем воды, который остается в шлангах 14, 15 после выключения насоса 16 (очевидно, что эта вода потеряет свое тепло до следующего включения насоса 16). Вторая причина – утечки тепла через стенки этих шлангов во время работы насоса 16
Утечки тепла из-за первой причины зависят от следующего:
- Длина шлангов 14, 15. Если расстояние между Баками есть 30 метров, в шлангах остается около 6 литр горячей воды в случае, если они есть черные резиновые шланги размера «12 мм» или серые трубы размера «20 мм». Очевидно, каждое включение насоса 16 это потеря тепла этих 6 литр (это 5-10 % производства нашей ГВС на протяжении солнечного дня); если будет 2 шт. включений насоса 16 в сутки, мы будем терять 20-30 % солнечного тепла в мае-сентябре и намного больше в остальные месяцы. Очевидно, эти потери пропорциональны длине шлангов 14, 15
- Внутренний диаметр шлангов 14, 15: если использовать черные резиновые шланги с внутренним диаметром 6-8 мм, это уменьшит тепловые утечки в 2,5-4 раз по сравнению с предыдущим примером. Но скорость потока воды по ним будет заметно меньше, что увеличит утечки тепла из-за второй причины
- Утечки тепла пропорциональны количеству включений насоса 16 на протяжении суток. Если это 1 включение в сутки, целесообразно делать его примерно в 15.00 осенью и зимой, и в 16-17 часов вечера весной и летом. Второе включение целесообразно добавлять в период между 7.00 и 9.00. Третье включение (если оно нужно) лучше добавлять между 13.00 и 14.00
Тепловые утечки из-за второй причины зависят от частоты и продолжительности включений насоса 16. Продолжительность включения насоса 16 должна быть такой, чтобы насос 16 пропустил через себя воду обоих Баков 1-3 раз. Хороший метод уменьшения этих утечек тепла – это небольшая теплоизоляция шлангов 14 и 15 (кроме того, это защит их от воздействия солнца)
Если тепловые утечки (из-за обеих причин) оказываются большие, необходимо увеличивать производительность солнечного ГВС (т. е. устанавливать дополнительные секции солнечных устройств) для компенсации этих утечек
Схема 4-1 будет идеально работать в мае-сентябре, но в другие месяцы могут быть проблемы. В это время имеет смысл изменить работу солнечного ГВС, например, перейти только на одно включение насоса 16 в сутки. Кроме того, можно отключать во время несолнечных периодов тот электрический таймер; его можно опять будет включить на время длинных солнечных периодов этих месяцев. В периоды этого отключения нужно будет включать насос 16 вручную вечером в случае солнечного дня
Работа солнечного ГВС в морозные периоды имеет те же проблемы. Кроме того, это требует защиты от замерзания шлангов 14, 15 (например, это может быть обеспечено снятием шлангов 14, 15 во время морозов с их временными установками после солнечного дня для включения насоса 16). В противном случае, шланги 14, 15 можно будет использовать только во время дневных потеплений при условии, что их теплоизоляция снята
Кроме того, в конце солнечного дня (во время морозов) нужно произвести следующие операции (для слива воды из Коллектора и труб 1, 2 через следующие действия):
Шаг 1: Перемешать горячую воду из Бака коллектора с водой Бака дома (через включение насоса 16)
Шаг 2: Закрыть краны 3, 4 (чтобы вода не сливалась из Бака)
Шаг 3: Открыть кран 5 (который выпустит воду из труб и Коллектора)
Шаг 4: Наклонить Коллектор (чтобы слить остатки воды из Коллектора)
Шаг 5: Повернуть Коллектор на максимально низкий угол (чтобы солнце не попадало на Коллектор, который остался без воды)
Если нужно (если есть риск замерзания Бака коллектора до следующего солнечного дня), можно также удалить остатки воды из Бака коллектора; для этого нужно открыть кран 4 (при закрытых кранах 6, 8)
Слив воды также желателен перед аномальными заморозками. Если коллектор замерзнет и его придется снимать (чтоб перенести в теплое помещение), соединение Коллектора с шлангами труб 1, 2 должно быть разъемным («американки», хомуты, др.)
Заполнение системы водой (в начале солнечного дня после морозов) делается через последовательность следующих действий (предполагается, что Бак коллектора заполнен водой, шланги 14 и 15 есть установленные, краны 6, 8 и 5 есть открытые, а краны 3 и 4 есть закрытые):
Шаг 1: Открыть кран 3 (при открытом кране 5). В результате этого вода идет из Бака (через трубу 1) в Коллектор и выливается из него через кран 5 на землю. Это нужно, чтобы слить «ржавую» воду из Коллектора. Кран 5 закрывается, как только вся ржавая вода уйдет
Шаг 2: Открыть кран 4
Шаг 3: (если это нужно) Вытеснить остатки воздуха из Коллектора. Для этого нужно временно включить насос 16: это приведет к вытеснению всего воздуха из Коллектора (в его Бак) и вытеснению воздуха из Бака коллектора в Бак дома. Насос 16 нужно выключить, как только весь воздух (из Коллектора и его Бака) окажется в Баке дома. После этого нужно временно открыть кран 13, чтобы выпустить весь воздух из Бака дома
Шаг 4: (если это нужно) Повернуть Коллектор на «рабочий угол солнца»
Бак коллектора заполняется водой через последовательность следующих действий (краны 3 и 4 должны быть закрытые):
Шаг 1: (если это нужно) Установить шланги 14 и 15
Шаг 2: Открыть краны 6 и 8. В результате этого вода (из Бака дома) заполняет Бак коллектора, а его воздух сжимается в верхней части Бака коллектора
Шаг 3: Временно включить насос 16, чтобы вытеснить воздуха из Бака коллектора в Бак дома. Насос 16 нужно выключить, как только весь воздух (из Бака коллектора) окажется в Баке дома
Шаг 4: Временно открыть кран 13, чтобы выпустить весь воздух из Бака дома
Но если Бак коллектора есть стальной и незащищен изнутри, вода в нем окажется ржавой

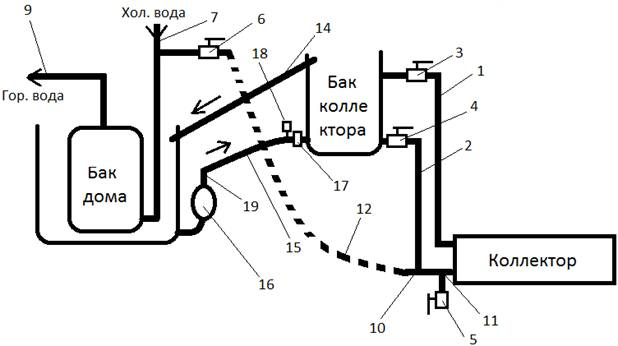

4-2 Схема c обоими негерметичными Баками (и третьим герметичным Баком):
В этой схеме Бак коллектора и Бак дома являются негерметичными, а в воду Бак дома погружен третий бак, который является герметичным, и его вход подключен к холодной воде. Очевидно, эта холодная вода (которая заходит и хранится в Герметичном баке) нагревается от горячей воды Бака дома; выход из Герметичного бака дает нагретую таким образом воду в систему горячего водоснабжения дома
Как и в схеме 4-1, есть насос, который согласно программе таймера 1-3 раз в сутки перемешивает воду Бака коллектора и Бака дома. Но схема 4-2 оказывается заметно дешевле (чем 4-1), поскольку:
- Бак коллектора и Бак дома являются более дешевыми (поскольку они имеют право быть негерметичными), хотя необходимость третьего Герметичного бака уменьшает экономию лишь до нескольких десятков EUR
- Шланги 14 и 15 могут быть дешевыми садовыми шлангами
- Несколько деталей оказываются ненужными: (согласно рисунку из 4-1) предохранительный клапан 12, клапан 13 и несколько шаровых кранов
Кроме того, схема 4-2 есть более безопасная, поскольку:
- Температура воды в Герметичном баке не может превысить 100 градусов
- Схема 4-1 имеет риск разгерметизации горячего водоснабжения из-за возможных повреждений шлангов 14, 15, труб 1, 2, обоих Баков или Коллектора
- Схема 4-1 может иметь сложную процедуру заполнения водой герметичного Бака коллектора, чтобы ржавчина с его внутренних стенок не перешла в воду
Но в то же время схема 4-2 может оказаться менее удобной для потребителей, поскольку Герметичный бак имеет небольшой объем горячей воды (20-50 литров), и она может нагреваться (от тепла воды Бака дома) неудобно долго
1, 2 – Трубы между Коллектором и Баком (Они должны иметь трубчатую теплоизоляцию (как для серых труб отопления)). Их длина – до нескольких метров, а их соединение с Коллектором производится через гибкие шланги для свободы движения коллектора
3, 4, 5, 6 – Шаровые краны
7 – Труба холодной воды
9 – Труба горячей воды
10, 11 – Латунные (стальные, чугунные) тройники. Эти тройники устанавливаются на нижнем выходе Коллектора
12 – Шланг для временных установок от крана 6 до тройника 11
14, 15 – Шланги (или трубы), которые соединяют Бак коллектора и Бак дома
16 – Насос, который перекачивает воду (из Бака дома в Бак коллектора) по шлангу 15. Это насос того типа, который обычно используется в домашних системах отопления как циркуляционный насос. Переключение скоростей этого насоса будет тоже нужным (это будет описано ниже)
|
