Контроллер автоматики (стр. 4 )

Удаление

Для запуска ПМ из системы выберите в меню “Пуск – Программы – Мониторинг СЭУ” пункт “Удаление Мониторинг СЭУ из системы”.

Запуск

Для запуска ПМ выберите в меню “Пуск – Программы – Мониторинг СЭУ” пункт “Мониторинг СЭУ”.

Интерфейс

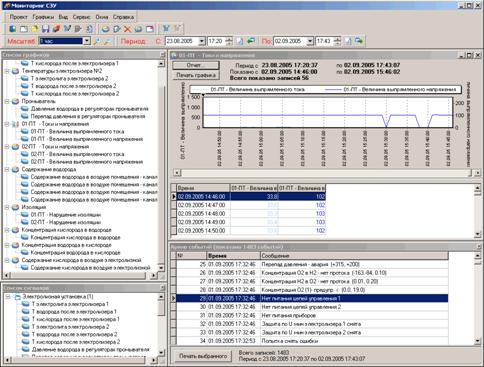

После запуска программы перед оператором появится главная форма ПМ следующего вида:

Данный вид является лишь примером. Окна программы оператор может изменить, положение и размер окон программы по своему усмотрению. Настройки интерфейса сохраняются между запусками ПМ.

Подробную информацию об элементах интерфейсах вы найдете в разделах, с которыми они связаны.

Меню

Описание пунктов главного меню ПМ:

“Проект” “Создать” – создание нового проекта просмотра. Перед оператором появится диалоговое окно с предложением ввести параметры нового проекта. “Открыть…” – открытие существующего проекта просмотра. Перед оператором появится диалоговое окно с предложением выбрать существующий файл-проект. “Сохранить” – сохранение текущих параметров просмотра в текущем файле-проекте. “Сохранить как” – сохранение текущих параметров просмотра в новом файле-проекте. Перед оператором появится диалоговое окно для ввода нового имени файла-проекта. “Параметры проекта” – изменение общих параметров проекта просмотра. Перед пользователем появится диалоговое окно с предложением изменить разрешенные параметры. “Параметры сигнала” – изменение параметров текущего выбранного сигнала. Перед оператором появится диалоговое окно с предложением изменить параметры сигнала. Если текущий сигнал не определен – данный пункт меню недоступен. “Закрыть” – закрытие текущего проекта просмотра. Если проект не открыт – пункт меню недоступен. “Выход” – выход из ПМ. “Графики” “Создать график” – добавление нового графика к списку графиков. Перед оператором появится диалог с предложением ввести необходимые для нового графика параметры. “Изменить график” – изменение параметров текущего выбранного графика. Перед оператором появится диалоговое окно с предложением изменить параметры графика. Если текущий график не определен – данный пункт меню недоступен. “Удалить график” – удаление текущего выбранного графика. Перед оператором появится диалоговое окно с предложением подтвердить удаление. Если текущий график не определен – данный пункт меню недоступен. “Посмотреть график” – открытие окна, связанного с текущим выбранным графиком. Если текущий график не определен – данный пункт меню недоступен. “Скрыть график” – скрытие окна, связанного с текущим выбранным графиком. Если текущий график не определен – данный пункт меню недоступен. “Добавить поле” – добавление сигнала к текущему графику. Если текущий график не определен – данный пункт меню недоступен. “Удалить поле” – удаление текущего сигнала графика. Если текущий сигнал графика не определен – данный пункт меню недоступен. “Вид” “Увеличить масштаб” – установка следующего в сторону увеличения масштаба просмотра. “Уменьшить масштаб” – установка следующего в сторону уменьшения масштаба просмотра. “Установить минимум диапазона просмотра” – установка начала диапазона просмотра, равное времени, введенному в поле “C” панели инструментов “Период”. “В начало данных” – установка начала диапазона просмотра, равное времени первой записи о значении сигналов в базе данных ПМ. “Установить максимум диапазона просмотра” – установка конца диапазона просмотра, равное времени, введенному в поле “По” панели инструментов “Период”. “В конец данных” – установка конца диапазона просмотра, равное времени последней записи о значении сигналов в базе данных ПМ. “Сервис” “Параметры” – установка параметров ПМ. Перед оператором появится диалоговое окно с предложением изменить параметры ПМ. “Запрос” – запрос данных с СЭУ. Перед оператором появится диалоговое окно для запроса данных с устройства. “Монитор реального времени” “Окна” “Архив событий” – показать/скрыть окно “Архив событий”. “Список графиков” – показать/скрыть окно “Список графиков”. “Список сигналов” – показать/скрыть окно “Список сигналов”. “Справка” “О программе..” – информация о ПМ. Перед оператором появится диалоговое окно с информацией о программе. “www.dasu.ru” – переход на официальную страницу компании-производителя.

Если пункт меню выделен серым цветом, значит, в данный момент этот пункт меню недоступен.

Панели инструментов

Панель “Стандартная”

Кнопка “” – переход ПМ в режим “Монитор реального времени”;

Кнопка “” – создание нового проекта просмотра. Перед оператором появится диалоговое окно с предложением ввести параметры нового проекта;

Кнопка “” – открытие существующего проекта просмотра. Перед оператором появится диалоговое окно с предложением выбрать существующий файл-проект.

Кнопка “” – сохранение текущих параметров просмотра в текущем файле-проекте.

Кнопка “” – закрытие текущего проекта просмотра. Если проект не открыт – пункт меню недоступен.

Кнопка “”– изменение общих параметров проекта просмотра. Перед пользователем появится диалоговое окно с предложением изменить разрешенные параметры.

Кнопка “” – изменение параметров текущего выбранного сигнала. Перед оператором появится диалоговое окно с предложением изменить параметры сигнала. Если текущий сигнал не определен – данный пункт меню недоступен.

Кнопка “” – печать значения всех сигналов, соответствующих текущей позиции просмотра. Перед оператором появится диалоговое окно с макетом того, что будет распечатано. Для начала печати нажать кнопку “”.

Панель “Графики”

Кнопка “” – добавление нового графика к списку графиков. Перед оператором появится диалог с предложением ввести необходимые для нового графика параметры.

Кнопка “” – изменение параметров текущего выбранного графика. Перед оператором появится диалоговое окно с предложением изменить параметры графика. Если текущий график не определен – данный пункт меню недоступен.

Кнопка “” – удаление текущего выбранного графика. Перед оператором появится диалоговое окно с предложением подтвердить удаление. Если текущий график не определен – данный пункт меню недоступен.

Кнопка “” – открытие окна, связанного с текущим выбранным графиком. Если текущий график не определен – данный пункт меню недоступен.

Кнопка “” – скрытие окна, связанного с текущим выбранным графиком. Если текущий график не определен – данный пункт меню недоступен.

Панель “Сигналы графика”

Кнопка “” – добавление сигнала к текущему графику. Если текущий график не определен – данный пункт меню недоступен.

Кнопка “” – удаление текущего сигнала графика. Если текущий сигнал графика не определен – данный пункт меню недоступен.

Панель “Масштаб”

Поле “Масштаб” – выпадающий список для изменения масштаба (продолжительности) просмотра.

Кнопка “”– установка следующего в сторону увеличения масштаба просмотра.

Кнопка “” – установка следующего в сторону уменьшения масштаба просмотра.

Панель период

Панель для изменения диапазона просмотра.

Для изменения начала диапазона просмотра необходимо в поле “С:” ввести необходимую дату, время и нажать кнопку “”.

Для изменения конца диапазона просмотра необходимо в поле “По:” ввести необходимую дату, время и нажать кнопку “”.

Нажатие кнопки “” устанавливает начало диапазона, равное времени первой записи о значении сигналов в базе данных ПМ.

Нажатие кнопки “” устанавливает конец диапазона, равный времени последней записи о значении сигналов в базе данных ПМ.

МОНИТОР РЕАЛЬНОГО ВРЕМЕНИ

Переход программы в режим “Монитор реального времени”

Для перехода в режим МРВ в ПМСЭУ существует 3 способа:

нажатие кнопки (монитор реального времени) в панели инструментов; выбор пункта меню “Сервис/Монитор реального времени”; нажатие кнопки “Монитор реального времени” в окне запроса данных с устройства.

Выход из режима “Монитор реального времени”

Для выхода из режима “Монитор реального времени” существует два способа:
