Контроллер автоматики (стр. 6 )

Если защита включена, отображается круг голубого цвета с номером электролизера.

Если защита выключена, отображается круг красного цвета с номером электролизера, в окне сообщений появляется надпись «Защита по U мин электролизера [номер] снята».

Индикация режима защиты

Показывает, включен ли режим «сигнализации и защиты» или режим «сигнализации».

Если включен режим «сигнализации и защиты», отображается треугольник с буквой «З».

Если включен режим «сигнализации» хотя бы по одному параметру, отображается перечеркнутый треугольник с буквой «З», в окне сообщений появляется надпись «Режим сигнализации. Защита снята».

Индикация уровня меню

Показывает, в каком уровне меню сейчас находится пользователь.

– уровень оператора.

– уровень наладчика.

– уровень администратора

Индикация состояния звуковой сигнализации

Показывает, разрешена ли локальная звуковая сигнализация при возникновении предупредительных или предаварийных ситуаций.

Если звуковая сигнализация разрешена, высвечивается символ динамика.

Если звуковая сигнализация заблокирована, высвечивается символ перечеркнутого динамика.

Окно сообщений

В окне сообщений отображаются сообщения о событиях, предупреждениях и авариях, происходящих в СЭУ в хронологическом порядке.

Каждая строка описывает одно сообщение в следующем формате:
[Дата] [время] ([код]) [Текст сообщения]

Звуковая сигнализация

При получении от СЭУ предупредительных или предаварийных ситуаций МРВ включает звуковую сигнализацию.

При наступлении любой предупредительной ситуации включается звуковая сигнализация типа “Звонок”.

При наступлении любой предаварийной ситуации включается звуковая сигнализация типа “Сирена”.

При одновременном наступлении предупредительной и предаварийной ситуаций включается сигнализация типа “Сирена”.

Функциональные клавиши

Включение/Выключение локальной звуковой сигнализации

Для включения/выключения локальной звуковой сигнализации необходимо поставить/убрать флаг “Звуковая сигнализация включена”.

При отключении звуковой сигнализации на динамики ПК в течение некоторого времени еще может подаваться звук

При нормальном состоянии СЭУ МРВ автоматически выставляет флаг “Звуковая сигнализация включена” для сигнализации о новых отклонениях в работе.

Очистка окна сообщений

Нажатие кнопки “Очистить” приводит к очистке окна сообщений (предупреждений и ошибок).

Выход

Нажатие кнопки “Выход” приводит к выходу ПМСЭУ из режима “Монитор реального времени”.

АРХИВ

В СЭУ имеется два архива:

·  Архив значений сигналов;

·  Архив событий.

ПМ СЭУ предоставляет пользователю удобный интерфейс для просмотра и анализа их содержимого.

Обновление

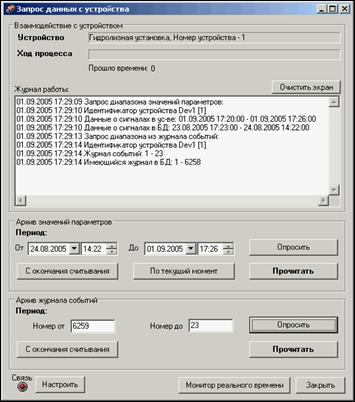

Для получения данных от СЭУ необходимо выбрать пункт меню “Сервис/запрос”. Перед оператором появится диалоговое окно следующего вида:

Настройка связи

Для связи с СЭУ используется COM-порт. Если выбранный порт успешно проинициализирован, то индикатор “Связь” загорается ровным светом. Если произошла ошибка инициализации, то индикатор становится пустым. В этом случае необходимо корректно настроить связь

Для настройки связи с СЭУ необходимо нажать кнопку “Настроить”:

Перед оператором появится диалоговое окно следующего вида:

Необходимо выбрать COM-порт, через который осуществляется связь с СЭУ, и нажать кнопку “ОК” для подтверждения ввода. Кнопка “Отмена” – для отказа от изменения настроек связи.

Если инициализация выбранного порта приведет к ошибке (порт занят или отсутствует), оператору будет предложено произвести выбор порта повторно.

Состояния архива значений сигналов

Для получения информации об архиве значений СЭУ необходимо нажать кнопку “Опросить” в панели “Архив значений параметров”.

ПМ выполнит запрос к СЭУ и при успешном получении ответа в окне “Журнал работы” появится информация об имеющемся в СЭУ диапазоне значений сигналов, и уже имеющегося в базе данных ПМ диапазона.

Диапазон для значений сигналов определяется начальным временем и конечным временем.

Если при опросе СЭУ произошел сбой, то в окне “Журнал работы” появится информационное сообщение, объясняющее причину неисправности.

При успешном получении ответа автоматически заполняются поля периода:

·  в поле “От” заносится время последней записи в базе данных ПМ, увеличенное на 1 секунду;

·  в поле “До” заносится время последней записи, имеющееся в СЭУ.

Только после получения информации об архиве значений сигналов появляется возможность его обновления.

Обновление архива значений сигналов

Перед началом обновления архива значений сигналов необходимо задать запрашиваемый диапазон данных. Начало диапазона (время) задается в поле “От” панели “Архив значений параметров”. Конец диапазона (время) задается в поле “До” панели “Архив значений параметров”.

Для удобства установки диапазона на панели имеются две вспомогательные кнопки:

·  кнопка “С окончания считывания” – при нажатии поле “От” заполняется временем последней записи о значении сигналов в базе данных ПМ, увеличенное на 1 секунду;

·  кнопка “По текущий момент” – при нажатии поле “До” заполняется текущим временем в системе.

Границы запрашиваемого диапазона заполняются оптимальными значениями при опросе состояния архива значений сигналов.
Используйте ручную установку диапазона только при необходимости.

Для начала получения информации из архива значений СЭУ необходимо нажать кнопку “Прочитать” в панели “Архив значений параметров”.

ПМ начнет считывание архива состояний сигналов СЭУ из заданного диапазона. Ход процесса считывания будет отображаться в окне “Журнал работы”.

Внимание! Процесс считывания архива состояний сигналов может занять длительное время

При занесении значений сигналов в базу данных ПМ, поле “От” автоматически обновляется временем последней занесенной записи данных, увеличенное на 1 секунду.

При успешном считывании всего запрошенного диапазона значений сигналов, в окне “Журнал работы” появится надпись “Получение данных успешно завершено!”.

При сбое в процессе считывания диапазона, в окне “Журнал работы” появится надпись, объясняющая причину сбоя, и надпись “ОШИБКА: Произошел сбой в процессе получения данных”.

Оператор может прервать процесс считывания архива значений сигналов, нажав кнопку “Остановить чтение”. В окне журнал событий появляется надпись "Процесс чтения прерван пользователем". Записи, занесенные в базу данных до остановки чтения, сохраняются. Таким образом, в дальнейшем, можно продолжить чтение с места остановки.

Состояние архива событий

Для получения информации об архиве событий СЭУ необходимо нажать кнопку “Опросить” в панели “Архив событий”.

ПМ выполнит запрос к СЭУ и при успешном получении ответа в окне “Журнал работы” появится информация об имеющемся в СЭУ диапазоне архива событий, и уже имеющегося в базе данных ПМ диапазона.

Диапазон для архива событий определяется номером начального события и номером конечного события.

Если при опросе СЭУ произошел сбой, то в окне “Журнал работы” появится информационное сообщение, объясняющее причину неисправности.

При успешном получении ответа автоматически заполняются поля периода:

·  в поле “От” заносится номер последнего события в базе данных ПМ, увеличенное на единицу;

·  в поле “До” заносится номер последнего события, имеющегося в архиве событий СЭУ.

Только после получения информации об архиве событий появляется возможность его обновления.

Обновление архива событий

Перед началом обновления архива событий необходимо задать запрашиваемый диапазон данных. Начало диапазона (номер события) задается в поле “От” панели “Архив событий”. Конец диапазона (номер события) задается в поле “До” панели “Архив событий”.

Для удобства установки диапазона на панели имеется вспомогательная кнопка “С окончания считывания”. При ее нажатии поле “От” заполняется номером последней записи о событии в базе данных ПМ, увеличенное на единицу.

Границы запрашиваемого диапазона заполняются оптимальными значениями при опросе состояния архива событий.
Используйте ручную установку диапазона только при необходимости.

Для начала получения информации из архива событий СЭУ необходимо нажать кнопку “Прочитать” в панели “Архив событий”.

ПМ начнет считывание архива событий СЭУ из заданного диапазона. Ход процесса считывания будет отображаться в окне “Журнал работы”.

Внимание! Процесс считывания архива событий может занять длительное время

При занесении значений сигналов в базу данных ПМ, поле “От” автоматически обновляется номером события последней занесенной записи данных, увеличенное на единицу.

При успешном считывании всего запрошенного диапазона событий, в окне “Журнал работы” появится надпись “Получение данных успешно завершено!”.

При сбое в процессе считывания диапазона, в окне “Журнал работы” появится надпись, объясняющая причину сбоя, и надпись “ОШИБКА: Произошел сбой в процессе получения данных”.

Оператор может прервать процесс считывания архива событий, нажав кнопку “Остановить чтение”. В окне журнал событий появляется надпись "Процесс чтения прерван пользователем". Записи, занесенные в базу данных до остановки чтения, сохраняются. Таким образом, в дальнейшем, можно продолжить чтение с места остановки.
