Контроллер автоматики (стр. 7 )

Автоматическое обновление

Для автоматического обновления архивов состояния (значений сигналов и событий) необходимо выбрать пункт меню “Сервис/параметры”. Перед оператором появится диалоговое окно следующего вида:

Во вкладке “Автоматическое обновление” в поле “Обновление каждые” необходимо выставить интервал в минутах между автоматическими обновлениями архива. Для подтверждения ввода нажать кнопку “ОК”. Кнопка “Отмена” – для отказа от изменения настроек.

При автоматическом обновлении ПМ выполняет следующие действия:

считывание состояния архива значений сигналов; считывание данные из архива значений сигналов СЭУ согласно оптимально выставленным значениям диапазона; считывание состояния архива событий; считывает данные из архива событий СЭУ согласно оптимально выставленным значениям диапазон.

При изменении интервала обновления первое автоматическое обновление производится через время, равное установленному значению

Если интервал между автоматическими обновлениями установить равным 0, то автоматическое обновление производиться не будет.

Диапазон просмотра

Данные из архива базы данных ПМ доступны только в рамках диапазона просмотра. Данные, не входящие в диапазон, не рассматриваются.

Диапазон просмотра определяется начальным временем, конечным временем и задается в панели инструментов “Период” главной формы ПМ. Диапазон просмотра является общим для всех графиков и архива событий.

Для изменения начала диапазона просмотра необходимо в поле “С:” ввести необходимую дату, время и нажать кнопку “”.

Для изменения конца диапазона просмотра необходимо в поле “По:” ввести необходимую дату, время и нажать кнопку “”.

Нажатие кнопки “” устанавливает начало диапазона, равное времени первой записи о значении сигналов в базе данных ПМ.

Нажатие кнопки “” устанавливает конец диапазона, равный времени последней записи о значении сигналов в базе данных ПМ.

Текущий диапазон отображается в верхней части окна графика и в нижней части окна “Архив событий”.

Просмотр архива значений сигналов

ПМ предоставляет удобный интерфейс для просмотра архива значений сигналов, как в графическом, так и в табличном виде. Так же оператор может всю эту информацию вывести на печать.

Список сигналов

ПМ получает от СЭУ состояние 24-х аналоговых сигналов. Их список отображается в окне “Список сигналов” главного вида программы:

В этом окне отображается список всех 24-х сигналов (имена сигналов).

Каждый сигнал имеет набор свойств, влияющих на его отображение в ПМ. Для просмотра и изменения свойств сигнала необходимо выбрать его в окне “Список сигналов” двойным щелчком мыши. Перед оператором появится диалоговое окно следующего вида:

В этом диалоговом окне отображаются все настройки выбранного сигнала:

·  “Имя поля” – имя, под которым отображается сигнал в ПМ;

·  “Тип поля” – выбор из списка, единица измерения сигнала;

·  “Минимум” – вещественное число, максимальное значение сигнала с учетом дрейфа нуля и умножающего коэффициента;

·  “Максимум” – вещественное число, минимальное значение сигнала с учетом дрейфа нуля и умножающего коэффициента;

·  “Дрейф нуля” – вещественное число, добавляемое к сигналу, после умножающего коэффициента;

·  “Умножающий коэф.” – вещественное число, на которое умножается исходное целочисленное значение сигнала.

Настройки сигнала можно изменить. Для подтверждения изменения нажать кнопку “ОК”. Кнопка “Отмена” – для отказа от изменения.

Показ/скрытие окна “Список сигналов” осуществляется через пункт меню “Окна/Список сигналов”.

Положение и состояние окна “Список сигналов” сохраняется между сеансами работы ПМ.

Список графиков

В ПМ состояния сигналов отображаются в графиках. График представляет собой набор сигналов. В одном графике может содержать любое количество сигналов, но не более 2-х различных типов. Каждый график отображает состояние набора сигналов в отдельном окне просмотра.

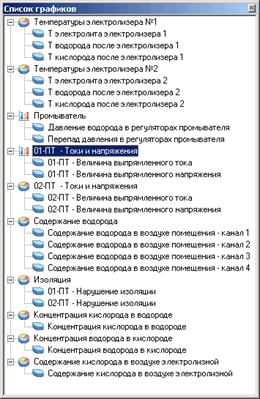

Количество графиков, настройки и наборы сигналов в них определяются оператором и отображаются в окне “Список графиков”:

Максимальное количество графиков неограниченно.

Показ/скрытие окна “Список графиков” осуществляется через пункт меню “Окна/Список графиков”.

Положение и состояние окна “Список графиков” сохраняется между сеансами работы ПМ.

Просмотр графиков

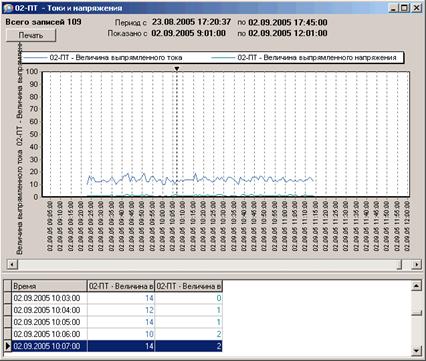

Каждый график отображается в отдельном окне следующего вида:

Отображение состояния набора сигналов происходит одновременно в виде диаграммы (верхняя часть) и в виде таблицы (нижняя часть).

Диаграмма отображается схематично. По горизонтали – время, по вертикали – значения.

Список с именами сигналов графика отображается выше над диаграммой. Набор данных, связанных с данным графиком, автоматически размещается на диаграмме оптимальным образом.

Если отображаются сигналы двух разных типов, то значения для одного типа размещаются на левой оси, для другого – на правой.

Каждая ось подписывается именами сигналов, со значениями которых она связана.

Таблица отображает значения сигналов в цифровом виде. Первый столбец – время, связанное с данными значениями сигналов. Далее следуют столбцы со значениями сигналов графика. Заголовок столбца состоит из имени, связанного с ним сигнала и типа.

Область просмотра

Область просмотра – это интервал времени, который отображается на диаграмме окна графика. Область просмотра общая для всех графиков.

Текущий диапазон области просмотра отображается в верхней части окна графика.

Длина области просмотра равна масштабу просмотра (см. раздел “Масштаб просмотра”)

Изменить положение области просмотра можно при помощи полосы прокрутки, расположенной ниже диаграммы в окне графика.

Масштаб просмотра

Масштаб просмотра – это длина (продолжительность) интервал времени, который отображается на диаграмме окна графика. Масштаб просмотра является общим для всех графиков.

Текущий масштаб просмотра показывается и задается в панели инструментов “Масштаб” главной формы ПМ. Для изменения достаточно выбрать новый масштаб (продолжительность) из выпадающего списка.

Нажатие кнопки “” устанавливает, следующий в сторону увеличения, масштаб просмотра.

Нажатие кнопки “” устанавливает, следующий в сторону уменьшения, масштаб просмотра.

Текущая позиция просмотра

Текущая позиция просмотра – это время из текущей рассматриваемой записи о значении сигналов в базе данных ПМ.

Время, соответствующее этой позиции, помечается на диаграмме вертикальной пунктирной линией, а в таблице соответствующая строка выделяется цветом. При этом, если необходимо, в таблице выполняется автоматическая прокрутка к требуемой строке.

Для изменения текущей позиции просмотра существуют два способа:

·  щелчок указателя “Мышь” на диаграмме в месте, соответствующем новому значению;

·  перемещение курсора в таблице значений на строку, соответствующую новому значению.

Текущая позиция просмотра является общей для всех графиков.

Печать

Данные, отображаемые в диаграммах и в таблицах, можно выводить на принтер.

Для печати содержимого диаграммы необходимо нажать кнопку “Печать графика” в окне графика.

Для печати значения всех сигналов, соответствующих текущей позиции просмотра, необходимо нажать кнопку “Отчет…”. Перед оператором появится диалоговое окно с макетом того, что будет распечатано. Для начала печати нажать кнопку “”.

Типовая конфигурация графиков

Вместе с ПМ поставляется файл “Электролизная установка. HIM” с описанием настроек сигналов и графиков, используемых по умолчанию.

Эта конфигурация автоматически загружается при первом запуске ПМ. Вы можете сделать копию этой конфигурации и изменять ее по своему усмотрению.

Описание типовой конфигурации:

Имя устройства: Электролизная установка

Идентификатор устройства: 1

Количество сигналов: 24

Настройки сигналов:

1.  Т электролита электролизера 1:

·  Единица измерения: °C;

·  Минимум: -1;

·  Максимум: 100

·  Дрейф нуля: 0;

·  Умножающий коэффициент: 1.

2.  Т водорода после электролизера 1:

·  Единица измерения: °C;

·  Минимум: -1;

·  Максимум: 100

·  Дрейф нуля: 0;

·  Умножающий коэффициент: 1.

3.  Т кислорода после электролизера 1:

·  Единица измерения: °C;

·  Минимум: -1;

·  Максимум: 100

·  Дрейф нуля: 0;

·  Умножающий коэффициент: 1.

4.  Т электролита электролизера 2:

·  Единица измерения: °C;

·  Минимум: -1;

·  Максимум: 100

·  Дрейф нуля: 0;

·  Умножающий коэффициент: 1.

5.  Т водорода после электролизера 2:

·  Единица измерения: °C;

·  Минимум: -1;

·  Максимум: 100

·  Дрейф нуля: 0;

·  Умножающий коэффициент: 1.

6.  Т кислорода после электролизера 2:
