Контроллер автоматики (стр. 8 )

·  Единица измерения: °C;

·  Минимум: -1;

·  Максимум: 100

·  Дрейф нуля: 0;

·  Умножающий коэффициент: 1.

7.  Давление водорода в регуляторах промывателя:

·  Единица измерения: кПа;

·  Минимум: -1;

·  Максимум: 1600;

·  Дрейф нуля: 0;

·  Умножающий коэффициент: 1.

8.  Перепад давления в регуляторах промывателя:

·  Единица измерения: мм. вод. ст.;

·  Минимум: -315;

·  Максимум: 315;

·  Дрейф нуля: 0;

·  Умножающий коэффициент: 1.

9.  Концентрация кислорода в водороде:

·  Единица измерения: %;

·  Минимум: -1;

·  Максимум: 100;

·  Дрейф нуля: 0;

·  Умножающий коэффициент: 1.

10.  Концентрация водорода в кислороде:

·  Единица измерения: %;

·  Минимум: -1;

·  Максимум: 100;

·  Дрейф нуля: 0;

·  Умножающий коэффициент: 1.

11.  01-ПТ - Величина выпрямленного тока:

·  Единица измерения: A;

·  Минимум: -1;

·  Максимум: 1500;

·  Дрейф нуля: 0;

·  Умножающий коэффициент: 0,1.

12.  01-ПТ - Величина выпрямленного напряжения:

·  Единица измерения: A;

·  Минимум: -1;

·  Максимум: 250;

·  Дрейф нуля: 0;

·  Умножающий коэффициент: 1.

13.  02-ПТ - Величина выпрямленного тока:

·  Единица измерения: A;

·  Минимум: -1;

·  Максимум: 1500;

·  Дрейф нуля: 0;

·  Умножающий коэффициент: 0,1.

14.  02-ПТ - Величина выпрямленного напряжения:

·  Единица измерения: A;

·  Минимум: -1;

·  Максимум: 250;

·  Дрейф нуля: 0;

·  Умножающий коэффициент: 1.

15.  Содержание водорода в воздухе помещения - канал 1:

·  Единица измерения: %НКПР;

·  Минимум: 4;

·  Максимум: 50;

·  Дрейф нуля: 0;

·  Умножающий коэффициент: 0,1.

16.  Содержание водорода в воздухе помещения - канал 2:

·  Единица измерения: %НКПР;

·  Минимум: 4;

·  Максимум: 50;

·  Дрейф нуля: 0;

·  Умножающий коэффициент: 0,1.

17.  Содержание водорода в воздухе помещения - канал 3:

·  Единица измерения: %НКПР;

·  Минимум: 4;

·  Максимум: 50;

·  Дрейф нуля: 0;

·  Умножающий коэффициент: 0,1.

18.  Содержание водорода в воздухе помещения - канал 4:

·  Единица измерения: %НКПР;

·  Минимум: 4;

·  Максимум: 50;

·  Дрейф нуля: 0;

·  Умножающий коэффициент: 0,1.

19.  Содержание кислорода в воздухе электролизной:

·  Единица измерения: %;

·  Минимум: -1;

·  Максимум: 30;

·  Дрейф нуля: 0;

·  Умножающий коэффициент: 1.

20.  01-ПТ - Нарушение изоляции:

·  Единица измерения: В;

·  Минимум: -1;

·  Максимум: 100;

·  Дрейф нуля: 0;

·  Умножающий коэффициент: 1.

21.  02-ПТ - Нарушение изоляции:

·  Единица измерения: В;

·  Минимум: -1;

·  Максимум: 100;

·  Дрейф нуля: 0;

·  Умножающий коэффициент: 1.

22.  Кислород в водороде (рез.):

·  Единица измерения: %;

·  Минимум: -1;

·  Максимум: 1;

·  Дрейф нуля: 0;

·  Умножающий коэффициент: 0,01.

23.  Водород в кислороде (рез.):

·  Единица измерения: %;

·  Минимум: -1;

·  Максимум: 2;

·  Дрейф нуля: 0;

·  Умножающий коэффициент: 0,01.

24.  Содержание O2 в воздухе помещения (дублир.):

·  Единица измерения: %;

·  Минимум: -1;

·  Максимум: 100;

·  Дрейф нуля: 0;

·  Умножающий коэффициент: 1.

Список графиков и сигналов в них:

1.  Температуры электролизера №1:

Т электролита электролизера 1; Т водорода после электролизера 1; Т кислорода после электролизера 1.

2.  Температуры электролизера №2:

Т электролита электролизера 2; Т водорода после электролизера 2; Т кислорода после электролизера 2.

3.  Промыватель:

Давление водорода в регуляторах промывателя; Перепад давления в регуляторах промывателя.

4.  01-ПТ - Токи и напряжения:

01-ПТ - Величина выпрямленного тока; 01-ПТ - Величина выпрямленного напряжения.

5.  02-ПТ - Токи и напряжения:

02-ПТ - Величина выпрямленного тока; 02-ПТ - Величина выпрямленного напряжения.

6.  Содержание водорода:

Содержание водорода в воздухе помещения - канал 1; Содержание водорода в воздухе помещения - канал 2; Содержание водорода в воздухе помещения - канал 3; Содержание водорода в воздухе помещения - канал 4.

7.  Изоляция:

01-ПТ - Нарушение изоляции; 02-ПТ - Нарушение изоляции.

8.  Концентрация кислорода в водороде:

Концентрация кислорода в водороде.

9.  Концентрация водорода в кислороде:

Концентрация водорода в кислороде.

10.  Содержание кислорода в воздухе электролизной:

Содержание кислорода в воздухе электролизной.

11.  Дополнительно:

Кислород в водороде (рез.); Водород в кислороде (рез.); Содержание O2 в воздухе помещения (дублир.).

Просмотр архива событий

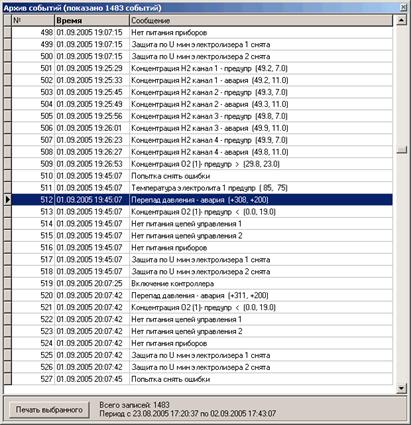

В ПМ работа с архивом событий происходит в окне “Архив событий”:

Показ/скрытие окна “Архив событий” осуществляется через пункт меню “Окна/Архив событий”.

Положение и состояние окна “Архив событий” сохраняется между сеансами работы ПМ.

Просмотр

Содержимое журнала событий отображается в окне “Архив событий” в виде таблицы.

Таблица состоит из фиксированного набора столбцов:

·  “№” – порядковый номер события (уникальный номер по порядку, присваиваемый каждому событию);

·  “Время” – время, когда произошло событие

·  “Сообщение” – описание сообщения (описание см. описание СЭУ, раздел «Аварии и предупреждения»).

Количество строк в таблице равно количеству событий, входящих в диапазон просмотра.

Внимание! Содержимое архива показывается только в рамках диапазона просмотра.

Печать

ПМ предоставляет оператору возможность распечатать интересующие его события на принтере.

Для печати оператору необходимо нажать кнопку “Ctrl” клавиатуры и указателем “Мышь” выбрать интересующие его события. Выбранные события выделяются цветом.

По завершению выбора нажать кнопку “Печать выбранного” в окне “Архив событий”. Появится диалоговое окно с макетом того, что будет распечатано (список выбранных событий). Для начала печати нажать кнопку “”.
