Контроллер автоматики (стр. 5 )

нажатие кнопки “Выход” в левой нижней части мнемосхемы; нажатие сочетания клавиш “Alt+F4”.

Внешний вид

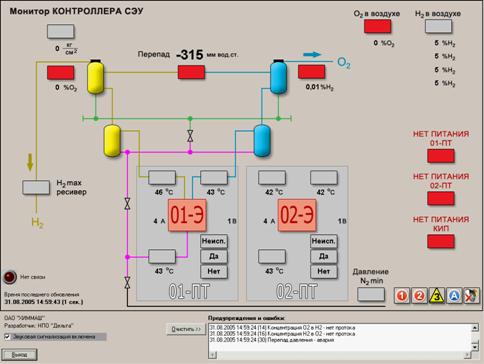

Внешний вид МРВ представляет собой мнемосхему во весь экран, на которой отображаются:

текущие значения, полученные с датчиков; предупредительная и предаварийная световая индикация; время и дата последнего получения состояния сигналов; окно с текущими предупреждениями и ошибками СЭУ в виде списка; индикация состояния СЭУ.

Пояснения к символам мнемосхемы

Контроль за работой тиристорных преобразователей

·  Неисправность 01-ПТ / 02-ПТ

При возникновении предаварийной ситуации прямоугольник “Неиспр.” высвечивается мигающим светом, в окне сообщений появляется, соответственно тиристорному преобразователю, надпись «Авария 01-ПT»/ «Авария 02-ПT».

·  «да» – если 01-ПТ / 02-ПТ работает, прямоугольник высвечивается ровным светом.

·  «нет» – если 01-ПТ / 02-ПТ не работает, прямоугольник высвечивается ровным светом.

Значение тока и напряжения у каждого из электролизеров

При нормальном значении параметра, значение контролируемого параметра высвечивается в области соответствующего тиристорного преобразователя ровным светом.

При возникновении предаварийной ситуации – минимальное напряжение на электролизере – значение напряжения становится мигающим и увеличивается в два раза, в окне сообщений появляется надпись «Напряжение [номер] электролизера - авария».

Давление вытесняющего газа мало

При нормальном значении параметра высвечивается пустой прямоугольник.

При возникновении предупредительной ситуации весь прямоугольник высвечивается ровным светом, в окне сообщений появляется надпись «Давления вытесняющего газа - предупр».

Показания температур

При нормальном значении параметра высвечивается соответствующий пустой прямоугольник, значение контролируемого параметра высвечивается ровным светом.

При возникновении предупредительной ситуации весь прямоугольник высвечивается ровным светом, значение контролируемого параметра высвечивается ровным светом, в окне сообщений появляется надписи «Температура электролита [номер] предупр» и/или «Температура водорода [номер] предупр» и/или «Температура кислорода [номер] предупр».

Концентрация водорода в кислороде и кислорода в водороде

При нормальном значении параметра высвечивается пустой прямоугольник, значение контролируемого параметра высвечивается ровным светом.

При возникновении предупредительной ситуации весь прямоугольник высвечивается ровным светом, значение контролируемого параметра высвечивается ровным светом, в окне сообщений появляется надпись «Концентрация O2 в H2 нет протока» и/или «Концентрация O2 в H2 предупр» и/или «Концентрация H2 в O2 нет протока» и/или «Концентрация H2 в O2 предупр».

При возникновении предаварийной ситуации весь прямоугольник высвечивается мигающим светом, значение контролируемого параметра высвечивается мигающим светом и увеличивается в два раза, в окне сообщений появляется надпись «Концентрация O2 в H2 - авария» и/или «Концентрация H2 в O2 - авария».

Концентрация водорода в воздухе (4 канала)

Индикация происходит по четырем каналам. По каждому каналу отдельно существует предупредительная и предаварийная сигнализация.

При нормальном значении параметра высвечивается пустой прямоугольник, значение контролируемого параметра высвечивается ровным светом.

При обрыве или отключении датчика вместо значения высвечивается символ «X».

При возникновении предупредительной ситуации весь прямоугольник высвечивается ровным светом, значение контролируемого параметра высвечивается ровным светом, в окне сообщений появляется надпись «Концентрация H2 канал [номер] - предупр» для датчиков с предупредительным значением.

При возникновении предаварийной ситуации весь прямоугольник высвечивается мигающим светом, значение соответствующего контролируемого параметра высвечивается мигающим светом и увеличивается в два раза, в окне сообщений появляется надпись «Концентрация H2 канал [номер] - авария».

Концентрация кислорода в воздухе

При нормальном значении параметра высвечивается пустой прямоугольник, значение контролируемого параметра высвечивается ровным светом.

При обрыве или отключении датчика, вместо значения высвечивается символ «X».

При возникновении предупредительной ситуации весь прямоугольник высвечивается ровным светом, значение контролируемого параметра высвечивается ровным светом, в окне сообщений появляется надпись «Концентрация O2 - предупр <» или «Концентрация O2 - предупр >».

Давление водорода в регуляторах-промывателях

При нормальном значении параметра высвечивается пустой прямоугольник, значение контролируемого параметра высвечивается ровным светом.

При возникновении предаварийной ситуации весь прямоугольник высвечивается мигающим светом, значение контролируемого параметра высвечивается мигающим светом и увеличивается в два раза, в окне сообщений появляется надпись «Давление H2 - авария».

Перепад давления в регуляторах-промывателях

При нормальном значении параметра высвечивается пустой прямоугольник, значение контролируемого параметра высвечивается ровным светом с обязательным указанием знака “+” для положительных значений.

При возникновении предаварийной ситуации весь прямоугольник высвечивается мигающим светом, значение контролируемого параметра высвечивается мигающим светом и увеличивается в два раза, в окне сообщений появляется надпись «Перепад давления - авария».

Давление водорода максимальное в ресиверах

При нормальном значении параметра высвечивается пустой прямоугольник.

При возникновении предупредительной ситуации весь прямоугольник высвечивается ровным светом, в окне сообщений появляется надпись «Давление H2 к ресиверам - предупр».

При возникновении предаварийной ситуации весь прямоугольник высвечивается мигающим светом, в окне сообщений появляется надпись «Давление H2 к ресиверам - авария».

Нет питания приборов (КИП)

При нормальном значении параметра высвечивается пустой прямоугольник.

При возникновении предаварийной ситуации весь прямоугольник высвечивается мигающим светом, в окне сообщений появляется надпись «Нет питания приборов».

Нет питания цепей управления

При нормальном значении параметра высвечивается пустой прямоугольник.

При возникновении предаварийной ситуации весь прямоугольник высвечивается мигающим светом, в окне сообщений появляется надпись «Нет питания цепей управления [номер]».

Индикация состояния защиты электролизера по минимальному напряжению

Показывает, включена ли защита электролизера по минимальному напряжению.
