Аппаратно-программный комплекс ЭКОСАН (стр. 5 )

Рис. 13. Типичная форма получаемого сигнала (фотоплетизмограмма периферического пульса)

Внимание: При регистрации избегайте фоновой засветки датчика, в том числе лампами дневного света. При необходимости, прикройте датчик непрозрачной тканью.

Выключение датчика производится отключением кабеля от сенсорного модуля.

4.2.4  Применение датчика носо-орального дыхания

Для включения датчика достаточно просто подключить его к соответствующему разъёму сенсорного модуля.

Расположите датчик под носом так, чтобы сенсоры располагались на пути вдыхаемого/выдыхаемого воздуха.

Рис. 14. Датчик носо-орального дыхания TRSens. Закрепление на лице.

Заведите провода за голову над ушами. Затяните фиксатор на проводе. Убедитесь, что датчик удобно расположен, хорошо закреплён и не мешает движению.

Проверьте качество регистрируемого сигнала. При слабом сигнале – поместите датчик глубже в нос. Для регистрации орального дыхания – поправьте датчик для более точного его попадания в струю выдыхаемого изо рта воздуха.

Внимание: Не допускайте касания сенсорами кожи – это снижает чувствительность датчика.

Фиксатор

Сенсоры

Рис. 15. Датчик носо-орального дыхания TRSens (исполнение для носового дыхания – с двумя сенсорами)

4.3  Проведение обследования

Перед проведением обследования ознакомьтесь с методическими рекомендациями [3]. Обследование следует проводить согласно заранее утвержденному плану.

Проведение ЭКГ-обследования и работа с программой для ЭКГ-обследований подробно описана в [9].

Проведение скрининга сердца и работа с программой скрининга сердца подробно описана в [8, 10, 13].

Анализ вариабельности сердечного ритма и определение уровня стресса рассмотрен в [5, 6].

Методика проведения функциональных нагрузочных проб приведена в [7].

Проведение психофизиологического исследования, включающего предъявление визуальных стимулов и измерение скорости реакции, и определения функциональной готовности описано в [4].

4.4  Завершение обследования

Перед завершением работы убедитесь в том, что обследование окончено и все результаты получены.

Внимание: Выход из программ в процессе обследования до его завершения без соблюдения предусмотренных в программах действий по завершению работы может привести к неконтролируемым сбоям в работе программ и операционной системы.

Закройте все программы и выключите компьютер через раздел <Пуск> à <Завершение работы>. По окончании работы отключение комплекса от ПК не требуется.

По завершению работы приведите в порядок рабочее место и проведите техническое обслуживание комплекса согласно Разделу 5.

5.  Обслуживание комплекса

5.1  Обслуживание комплекса

Для поддержания комплекса и его компонент в постоянной технической исправности и готовности к работе необходимо перед и после использования проводить техническое обслуживание в следующем объёме:

Ö внешний осмотр для проверки отсутствия механических повреждений, частей комплекса, многоразовых электродов, USB-кабелей и кабелей отведений, маркировки, исправности разъемов;

Ö удаление пыли и влаги с внешних поверхностей;

Ö дезинфекция поверхности изделия, кабелей, электродов и датчиков (допускается использование стерилизаторов на основе спирта, альдегида, четвертичных аминов);

Ö протирка контактов разъемов хлопчатобумажной тканью, смоченной слабым (менее 10%) спиртосодержащим раствором;

Ö удаление остатков геля с ЭКГ электродов (в тёплой воде);

Ö проверка срока годности ЭКГ электродов.

Работы по техническому обслуживанию изделия выполняются квалифицированным обслуживающим персоналом, изучившим правила и меры техники безопасности в соответствии с требованиями действующих стандартов и нормативных документов, а также ознакомленным с устройством изделия, принципом его действия и требованиями настоящего руководства.

Внимание: Неправильное и несвоевременное обслуживание может привести к повреждению изделия. Не используйте абразивные материалы и сильные дезинфицирующие растворы. Не стерилизуйте изделие.

Внимание: При техническом обслуживании изделия необходимо следовать требованиям безопасности настоящего Руководства.

Внимание: Датчики, ЭКГ-электроды и гель относятся к расходным материалам. При их замене следует убедиться, что принадлежности сертифицированы, электроды соответствуют требованиям ГОСТ 25995-83, а токопроводящие пасты/гели/спреи предназначены для ЭКГ-обследований.

Транспортировка и хранение комплекса должна производиться в упаковке производителя.

5.2  Возможные неисправности и способы их устранения

Внимание: Ремонт и восстановление работоспособности комплекса выполняются только на предприятии-изготовителе или в организации, уполномоченной предприятием-изготовителем.

В таблице приведен перечень наиболее часто встречающихся неисправностей и способы их устранения.

Внимание: В случае, если неисправность не устраняется, обратитесь к производителю.

Внешнее проявление неисправности	Вероятная причина	Способ устранения
Компакт-диск с драйверами и ПО не читается.	Загрязнение или повреждение диска.	Извлеките компакт-диск из дисковода и осмотрите его на наличие загрязнения и царапин. При наличие загрязнения аккуратно протрите диск спиртосодержащим раствором При наличие повреждения обратитесь к поставщику для замены.
При подключении изделия к компьютеру комплекс не обнаруживается и в Диспетчере устройств не отображается группа MCS USB Medical Devices.	Отсутствует подключение. Системный драйвер не установлен.	Проверьте соединение между ПК и комплексом. Переподключите комплекс. Установите системный драйвер.
При запуске программного обеспечения кнопка Выполнить обследование пациента не активна.	Комплекс не подключен к ПК. Системный драйвер не установлен.	Проверьте правильность подключения USB кабеля прибора ЭКОСАН к ПК. Если USB кабель прибора ЭКОСАН подключен к USB концентратору, проверьте, что USB концентратор имеет внешний источник питания. Установите системный драйвер Если драйвер уже был ранее установлен – обновите его. Перезапустите ПО.
Сигнальные индикаторы на передней панели прибора ЭКОСАН горят красным.	Внутренняя ошибка прибора ЭКОСАН.	Переподключите прибор ЭКОСАН. Переустановите системный драйвер.
Торможение или зависание программы.	ПО запущено параллельно с другим приложением, особенно с работающим антивирусным монитором. Компьютер не соответствует требования.	Закройте запущенные ранее приложения и антивирусные мониторы. Замените компьютер на более мощный.
Нет сигнала	Не установлен драйвер Электроды или датчики не подключенны к пациенту.	Установите системный драйвер Если драйвер уже был ранее установлен – обновите его. Проверьте соединения между пациентом, электродами, датчиками, усилителем и ПК. Если неисправность не была устранена – обратитесь к производителю.
Кривая одного или нескольких отведений ЭКГ при отображении на экране монитора зашумлена.	Плохой контакт или электрод не смазан ЭКГ гелем. Комплекс используется в непредусмотренных условиях для эксплуатации.	Смажьте электрод ЭКГ гелем. Ознакомьтесь с условиями эксплуатации комплекса в п 1.3 Паспорта.
Кривая/кривые одного или нескольких отведений ЭКГ не отображается на экране монитора.	Электрод/электроды соответствующих отведений не подключены к пациенту. Повреждение кабеля отведений или неисправность самого прибора ЭКОСАН Внутренняя ошибка прибора ЭКОСАН.	Проверьте правильность подключения кабеля пациента. Проверьте соединение электродов с кабелем. Проверьте правильность наложения электродов.
При проведении скрининга сердца на портрете сердца имеется черная полоса. Шрифты и кнопки ПО Кардиовизор-06с отображаются неверно.	Драйвер Вашей видеокарты устаревшей версии. Не поддерживается стандарт Open GL.	Обновите драйвер Вашей видеокарты.

5.3  Установка системного драйвера

Установка системного драйвера в системе Windows Vista производится в следующей последовательности (для ОС Windows XP последовательность действий и внешний вид окон будет немного отличаться):

1.  Закройте все работающие приложения.

2.  При первом подключения комплекса к ПК, в правом нижнем углу высветится сообщение «Установка программного обеспечения драйвера устройства» и начнётся процесс установки драйверов устройства.

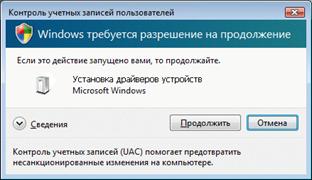

Если «Контроль учётных записей пользователя (UAC)» включен на Вашем ПК, то после запуска инсталляции операционная система потребует, чтобы Вы вошли в систему как администратор ПК, а затем подтвердили своё желание установить данное оборудование.
