Свод правил Основания и фундаменты на вечномерзлых грунтах (стр. 54 )

- обобщенный аэродинамический коэффициент, учитывающий давление ветра и гидравлические сопротивления, принимаемый равным: для сооружений прямоугольной формы - ; П-образной формы - ; Т-образной формы - и L-образной формы - ;

- средняя годовая скорость ветра, м/с (м/ч);

- безразмерный параметр; для открытых подполий принимается равным 0; для подполий с продухами определяется по формуле

, (Д.4)

где - площадь цоколя для подполий с продухами, м2;

- сопротивление теплопередаче цоколя, м2 x °C/Вт;

- параметр, учитывающий влияние расположенных в подполье коммуникаций на его тепловой режим, °C, определяемый по формуле

, (Д.5)

где n - число трубопроводов;

- длина j-го трубопровода, м;

- температура теплоносителя в j-м трубопроводе, °C;

- время работы j-го трубопровода в течение года, сут;

- продолжительность года, равная 365 сут;

- сопротивление теплопередаче теплоизоляции j-го трубопровода, м x °C/Вт;

- коэффициент потери напора на отдельных участках подполья, принимаемый по таблице Д.3.

3

Коэффициент

┌────────────────────────────────────────────────────────┬────────────────┐

│  Участок подполья  │  хи  │

│  │  i  │

├────────────────────────────────────────────────────────┼────────────────┤

│Вход с сужением потока  │  0,50  │

│Жалюзийная решетка  │  2,00  │

│Поворот потока на 90°  │  1,32  │

│Вход с расширением потока  │  0,64  │

└────────────────────────────────────────────────────────┴────────────────┘

Приложение Е

(обязательное)

РАСЧЕТ ОСНОВАНИЙ ПРИ СТРОИТЕЛЬСТВЕ ПО СПОСОБУ СТАБИЛИЗАЦИИ

ВЕРХНЕЙ ПОВЕРХНОСТИ МНОГОЛЕТНЕМЕРЗЛЫХ ГРУНТОВ

Е.1. При строительстве по способу стабилизации верхней поверхности многолетнемерзлого грунта (6.4.4) глубина заложения фундаментов d должна удовлетворять условию

, (Е.1)

где - глубина залегания верхней поверхности многолетнемерзлого грунта на начало эксплуатации сооружения, м;

- нормативная глубина сезонного промерзания грунта, м.

Е.2. Расчет оснований фундаментов по несущей способности и деформациям следует производить в соответствии с требованиями СП 22.13330, СП 24.13330, настоящего свода правил.

Проверку фундаментов на устойчивость и прочность на воздействие сил морозного пучения грунтов необходимо производить согласно 7.4.1 - 7.4.5, принимая расчетную глубину сезонного промерзания грунта , м.

Е.3. Требуемый температурный режим грунтов оснований обеспечивается холодным подпольем, модуль вентилирования которого M определяется по формуле (Д.3), принимая среднегодовую температуру воздуха в подполье , °C, равной

, (Е.2)

где - коэффициент, определяемый по графикам рисунка Е.1 в зависимости от значений параметров и , определяемых по формулам

; (Е.3)

, (Е.4)

где - расчетный срок эксплуатации сооружения, с (ч).

Остальные обозначения те же, что в формулах

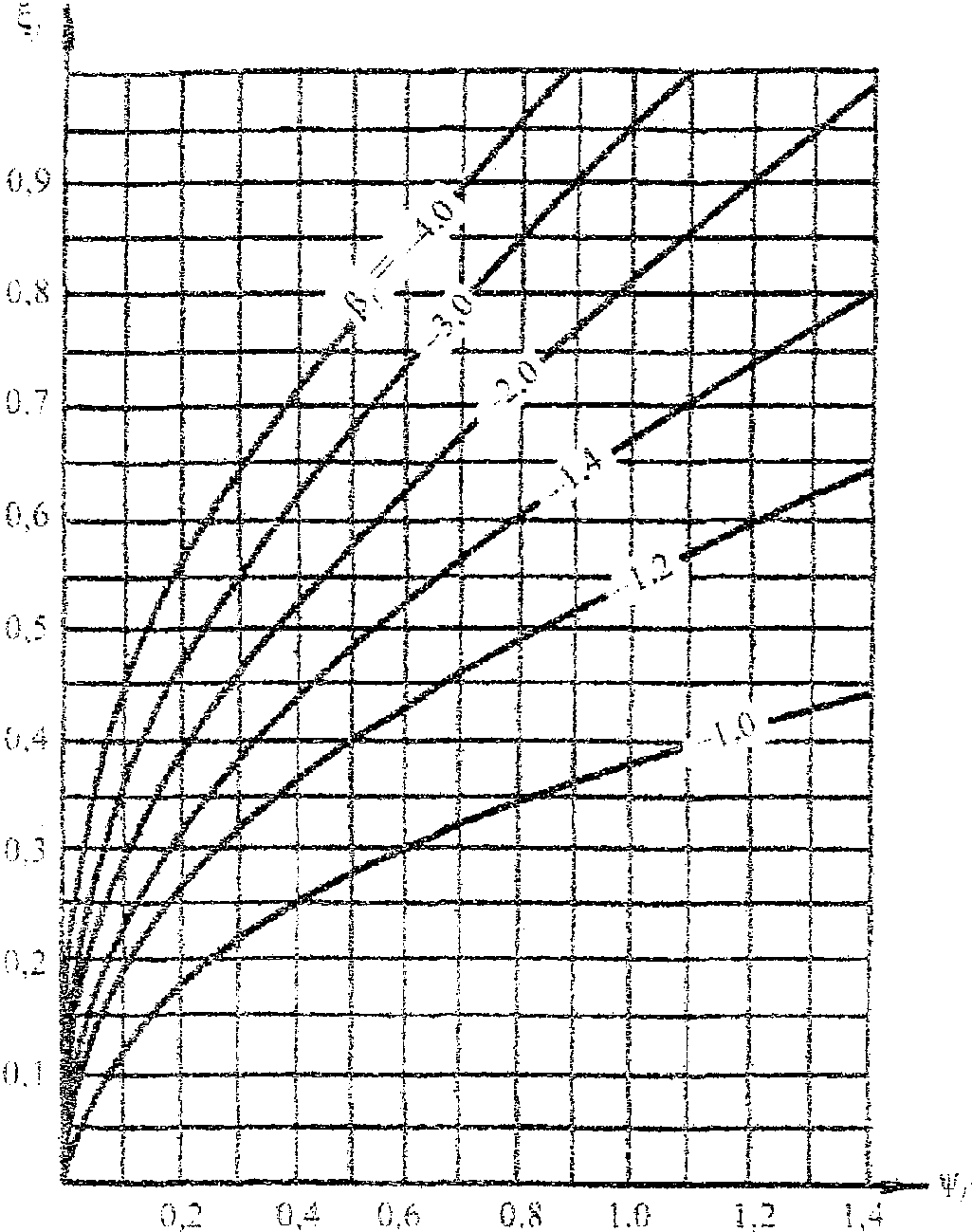

1. Графики для определения коэффициента

Е.4. Положение верхней поверхности многолетнемерзлого грунта под сооружением при принятой Е.3 расчетной температуре воздуха в подполье должно быть проверено расчетом по глубине оттаивания грунта под сооружением H, определяемой в соответствии с указаниями К.5, принимая в формуле (К.15) значение , °C, и коэффициент .

В случае, если при полученной расчетом глубине оттаивания грунта H (считая от поверхности многолетнемерзлого грунта) осадка основания превысит предельно допустимое для данного сооружения значение, следует предусматривать дополнительные мероприятия по регулированию глубины оттаивания основания.

Приложение Ж

(рекомендуемое)

РАСЧЕТ СВАЙНЫХ ФУНДАМЕНТОВ НА ДЕЙСТВИЕ

ГОРИЗОНТАЛЬНЫХ НАГРУЗОК И ВОЗДЕЙСТВИЙ

Ж.1. Данное приложение не относится к расчету свайных фундаментов опор мостов на действие горизонтальных нагрузок, который следует производить в соответствии с требованиями СП 35.13330 с учетом указаний 12.17.

Ж.2. При расчете свайных фундаментов на действие горизонтальных нагрузок (сил и/или моментов) и воздействий (температурного расширения ростверка и пр.) следует рассматривать следующие расчетные схемы:

схема 1 - свая погружена в твердомерзлый грунт, глубина сезонного оттаивания которого , где b - размер поперечного сечения сваи в направлении действия горизонтальной силы; свая принимается жестко заделанной в основание на глубине , сопротивление расположенных выше слоев грунта не учитывается;

схема 2 - свая погружена в твердомерзлый грунт, глубина сезонного оттаивания которого , условия заделки сваи те же, что и в схеме 1, а вышерасположенные грунты рассматриваются как линейно-деформируемая среда с коэффициентом жесткости, возрастающим пропорционально глубине в пределах каждого однородного слоя; эту схему допускается также принимать при , если сезонно-оттаивающий слой сложен маловлажными крупнообломочными и песчаными грунтами средней плотности и плотными, а также глинистыми грунтами с показателем текучести в талом состоянии ;

схема 3 - свая погружена в пластично-мерзлый грунт, а также в случаях использования многолетнемерзлых грунтов в качестве основания по принципу II; окружающие сваю грунты рассматриваются как линейно-деформируемая среда с коэффициентом жесткости, возрастающим пропорционально глубине в пределах каждого однородного слоя.
