│период года.  │

│  Для  промышленных  сооружений  с  мокрыми  процессами,  вызывающими│

│повышенную агрессивность среды к материалам фундаментов, раз в  пять  лет│

│отбираются пробы из  фундаментов.  Отбор  проб  на  исследование  физико-│

│механических свойств бетона производится также для  всех  сооружений  при│

│обнаружении в них проявлений разрушения бетона.  │

│  При  осмотрах  наружных  санитарно-технических  сетей,  вентилируемых│

│каналов рекомендуется обращать внимание на наличие течей труб и арматуры,│

│на  неисправность  теплоизоляции,  наличие  грунтовых  вод,  образование│

│наледей в каналах, заиливание и  т. д.  В  первые  два  года  эксплуатации│

│санитарно-технических сетей измеряются температура  грунтов  оснований  в│

│местах,  указанных  в  таблице  М.1,  а  также  температура  воздуха  в│

│вентилируемых каналах вблизи вентиляционных отверстий  и  между  ними.  В│

│процессе  дальнейшей  эксплуатации  санитарно-технических  сетей│

│термометрические наблюдения за ними  в  указанном  составе  рекомендуется│

НЕ нашли? Не то? Что вы ищете?

│выполнять при изменении эксплуатационного режима  сетей  и  после аварий,│

│вызвавших непредусмотренное оттаивание грунтов оснований.  │

└─────────────────────────────────────────────────────────────────────────┘

Приложение Н

(справочное)

РАСЧЕТ ГЛУБИНЫ ОТТАИВАНИЯ И ПРОМЕРЗАНИЯ В ОСНОВАНИИ

ПОДЗЕМНЫХ И НАЗЕМНЫХ МАГИСТРАЛЬНЫХ ТРУБОПРОВОДОВ

НА МНОГОЛЕТНЕМЕРЗЛЫХ ГРУНТАХ

Н.1. Глубину многолетнего оттаивания многолетнемерзлых грунтов (далее - ММГ) под центром горячих и теплых подземных трубопроводов (см. расчетную схему на рисунке Н.1, а) следует рассчитывать по формуле (Н.1)

, (Н.1)

где - глубина многолетнего оттаивания, отсчитываемая от дневной поверхности, м;

- радиус до внешней образующей изоляции трубы;

, - безразмерные глубины оттаивания под центром трубы, определяемые по номограммам на рисунках Н.2 и Н.3 в зависимости от безразмерных параметров m, , .

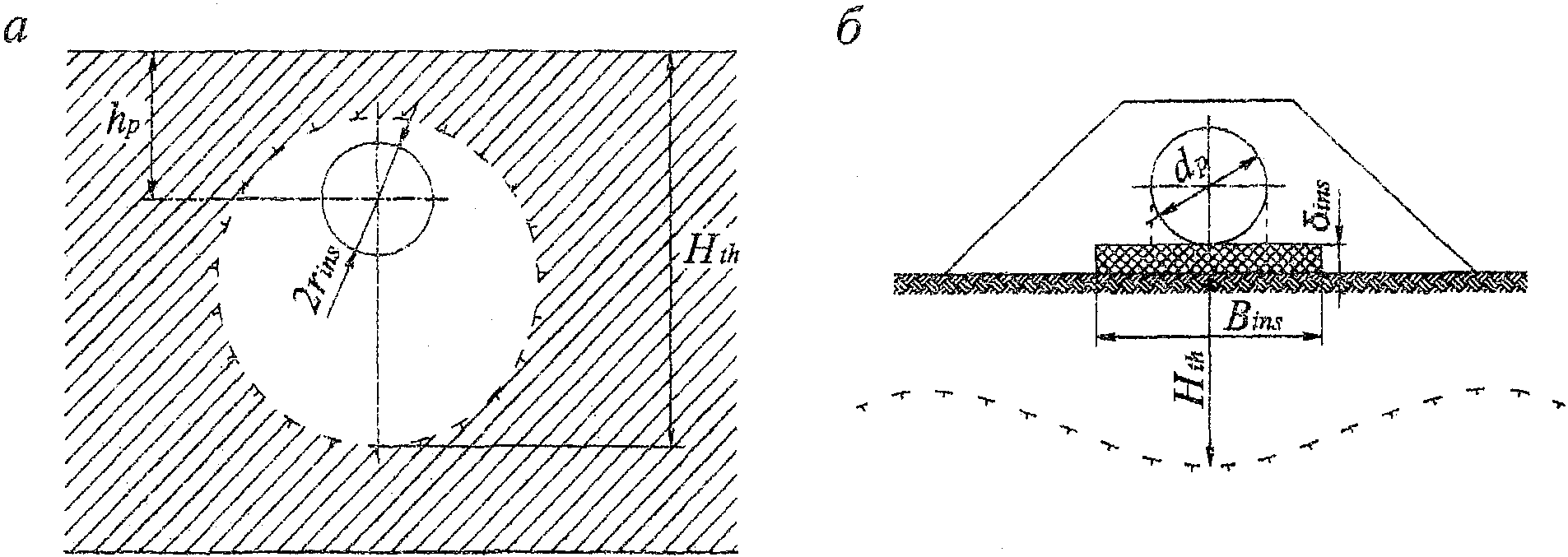

1. Расчетная схема для определения глубины

многолетнего оттаивания ММГ под теплыми и горячими

трубопроводами, проложенными подземно (а) и наземно (б)

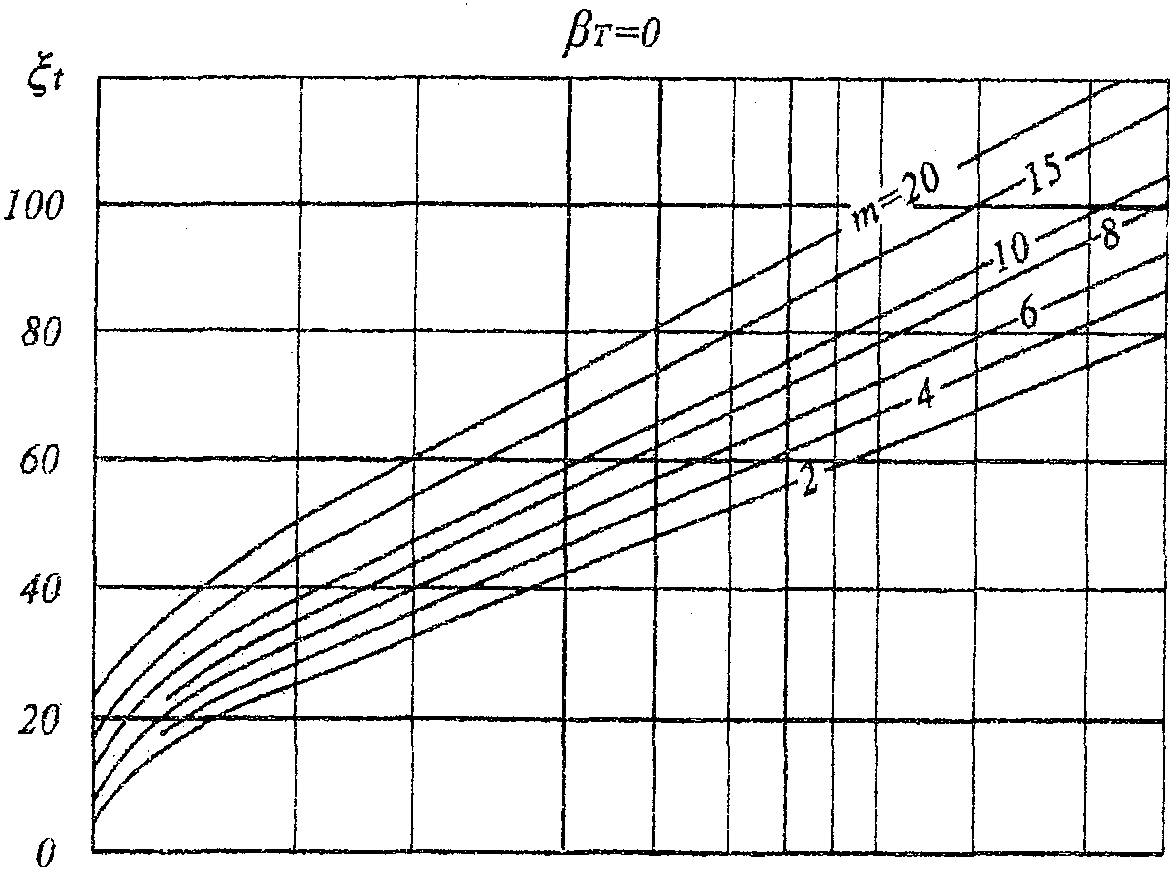

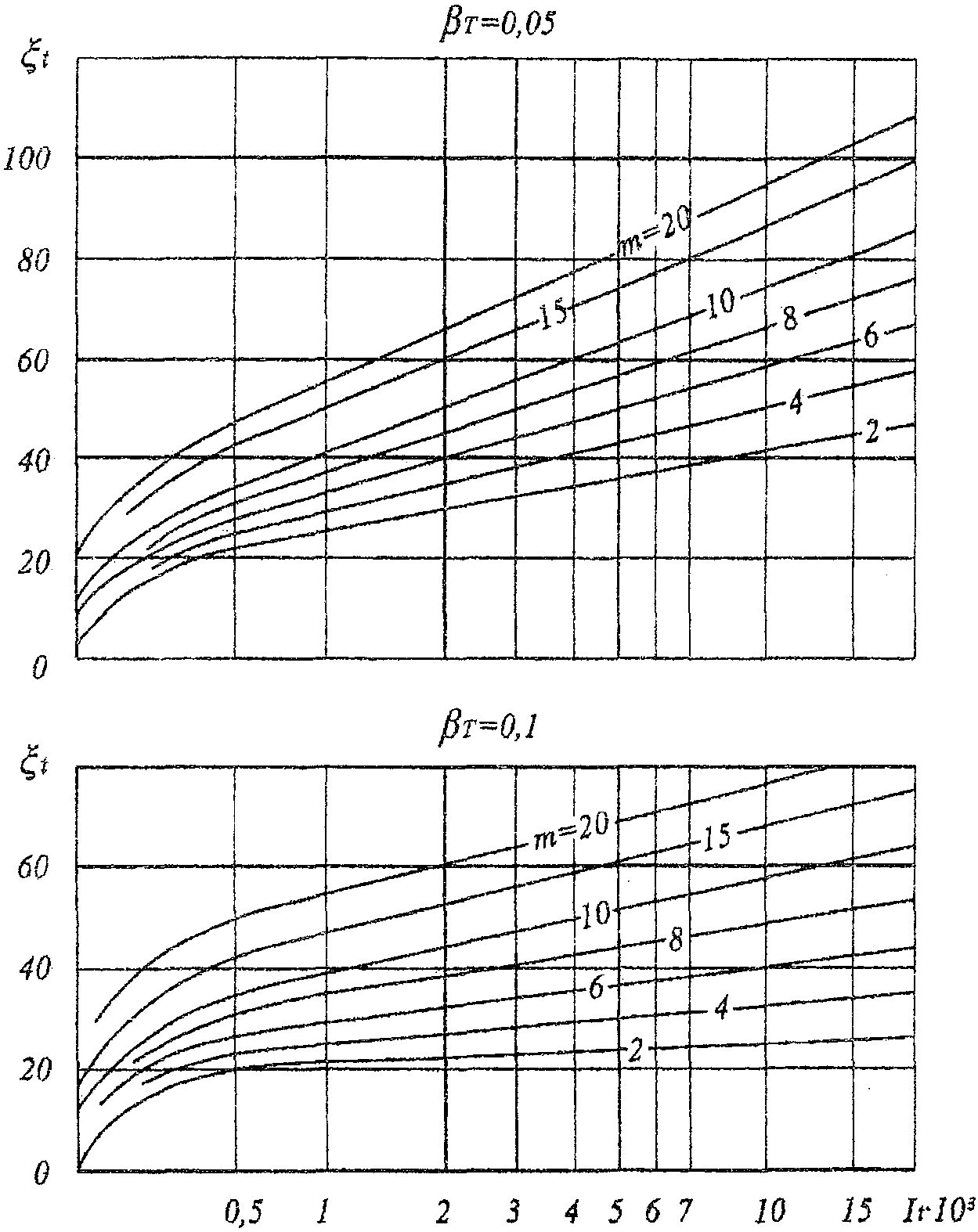

2. Номограмма для определения многолетнего

оттаивания ММГ вокруг теплого и горячего трубопроводов

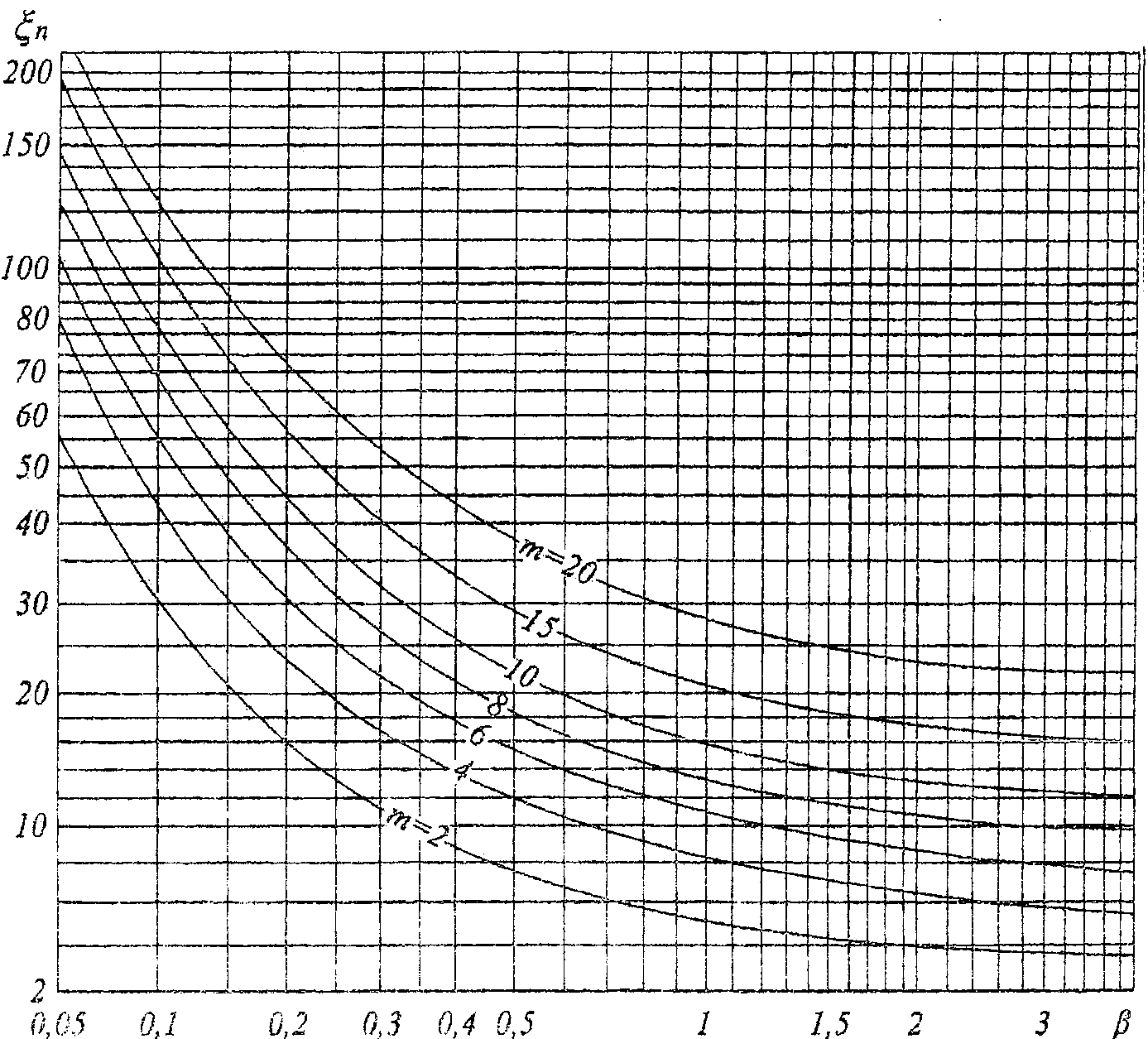

3. Номограмма для определения оттаивания ММГ

вокруг холодного трубопровода

, (Н.2)

, (Н.3)

, (Н.4)

где - глубина заложения подземного трубопровода, считая от дневной поверхности до центра трубы, м;

- коэффициенты теплопроводности мерзлого грунта, Вт/(м x °C);

- коэффициенты теплопроводности талого грунта, Вт/(м x °C);

- средняя годовая температура внешней поверхности кольцевой изоляции трубы, °C, определяется по формуле (Н.5);

- температура ММГ, °C;

- температура начала промерзания-оттаивания грунта, °C;

t - расчетное время, ч;

- удельные затраты тепла на оттаивание грунта, Вт x ч/м3, определяются по формуле (Н.7);

- эквивалентное безразмерное время, для ММГ сливающегося типа принимается равным нулю, несливающегося типа определяется по номограмме на рисунке Н.2 при и ( - глубина залегания кровли ММГ, м).

Для ММГ несливающегося типа безразмерная температура принимается .

; (Н.5)

, (Н.6)

где - среднегодовая температура продукта, °C; .

, (Н.7)

где - удельная теплота фазовых превращений воды, ;

- плотность мерзлого грунта, кг/м3;

КонсультантПлюс: примечание.

Обозначение влажности дано в соответствии с официальным текстом документа.

- суммарная влажность мерзлого грунта;

- количество незамерзшей воды в мерзлом грунте при температуре ;

, - объемная теплоемкость талого и мерзлого грунта, Вт x ч/м3 x °C.

Н.2. Глубина многолетнего промерзания грунта под центром холодного трубопровода, расположенного на участке с ММГ несливающегося типа, принимается равной и рассчитывается по формулам (Н.1), (Н.3), (Н.5), (Н.6), (Н.7) и номограмме (рисунок Н.2) при . При этом в формуле (Н.3) в качестве следует принять абсолютное значение температуры и , а в формуле (Н.7) - и .

Если в результате расчета глубина промерзания окажется больше глубины залегания кровли ММГ, то следует принять .

Н.3. Глубину многолетнего оттаивания ММГ под центром горячего и теплого наземных трубопроводов , расположенных на участках с ММГ сливающегося типа, следует рассчитывать по формуле (см. расчетную схему на рисунке Н.1, б):

КонсультантПлюс: примечание.

Формула дана в соответствии с официальным текстом документа.

, (Н.8)

где - безразмерный параметр, определяемый по номограмме (рисунок Н.4, а) в зависимости от диаметра трубы ;
