Свод правил Основания и фундаменты на вечномерзлых грунтах (стр. 67 )

- безразмерный параметр, определяемый по номограмме (рисунок Н.4, б) в зависимости от ширины и толщины плоского теплоизолятора, м;

- поправочный коэффициент, учитывающий отток тепла в мерзлую зону;

- удельные затраты тепла на оттаивание грунта, определяются по формуле (Н.9), Вт x ч/м3;

- эквивалентный слой, определяется по формуле (Н.10), м.

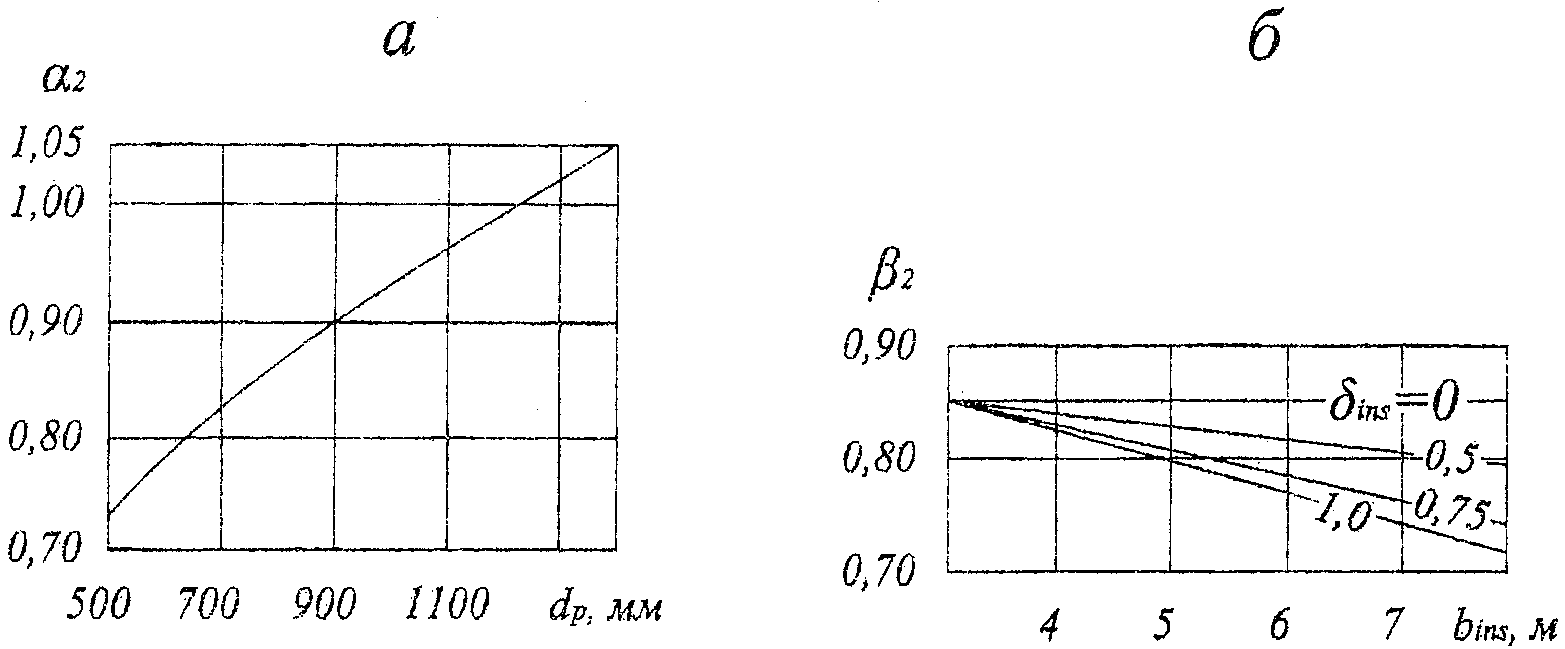

4. Графики для определения коэффициентов (а)

и (б) при расчете многолетнего оттаивания ММГ

под теплыми и горячими трубопроводами

КонсультантПлюс: примечание.

Формула дана в соответствии с официальным текстом документа.

, (Н.9)

. (Н.10)

Приложение П

(обязательное)

ОПРЕДЕЛЕНИЕ ТЕМПЕРАТУРНОГО КОЭФФИЦИЕНТА

П.1. Температурный коэффициент определяется по формуле

, (П.1)

где - длительность эксплуатации сооружения, лет;

- коэффициент вариации несущей способности, безразмерный.

Примечание. Если , следует принимать , в данном случае применять принцип I при проектировании основания фундаментов не допускается, следует предусмотреть дополнительное охлаждение грунтов или использовать II принцип строительства.

П.2. Коэффициент вариации несущей способности основания вычисляется по формуле

, (П.2)

где - температура начала замерзания грунта, °C, определяемая согласно Приложению Б;

- расчетная среднегодовая температура на верхней поверхности многолетнемерзлого грунта в основании сооружения, °C, определяемая согласно Приложению Д, для оснований опор линий электропередачи, антенно-мачтовых опор и трубопроводов принимается равной среднегодовой температуре многолетнемерзлого грунта , определяемой согласно Приложению Г;

A - амплитуда сезонных колебаний температуры наружного воздуха, °C, определяемая как полуразность значений среднемесячной температуры самого теплого и самого холодного месяца по СП 131.13330;

- среднее квадратическое отклонение среднегодовой температуры наружного воздуха, °C, определяемое по таблице П.2;

- коэффициент затухания случайных колебаний температуры с глубиной, безразмерный, определяемый по таблице П.1 и принимаемый равным для столбчатых и ленточных фундаментов и - для свайных;

- расчетная температура многолетнемерзлого грунта, °C, определяемая по указаниям 7.2.7: для оснований сооружений с холодным подпольем по формуле (7.4), для оснований опор линий электропередачи, антенно-мачтовых опор и трубопроводов по формуле (7.7) и принимаемая равной для столбчатых и ленточных фундаментов и - для свайных;

C - коэффициент, , принимаемый равным 0,24 для свайных фундаментов, а для столбчатых и ленточных - в зависимости от вида грунта под подошвой фундамента: 0 - для крупнообломочных и песчаных грунтов, 0,19 - для супесей и 0,29 - для суглинков и глин.

1

Коэффициенты затухания случайных колебаний

температуры с глубиной

Коэффициенты	Значения ,
0 (0)	1000 (25)	2000 (50)	3000 (75)	4000 (100)	6000 (125)	8000 (150)	10000 (175)	15000 (250)	20000 (300)
D m	0 (0)	0,86 (0,80)	0,75 (0,66)	0,66 (0,54)	0,58 (0,46)	0,46 (0,39)	0,37 (0,34)	0,31 (0,29)	0,21 (0,21)	0,16 (0,18)
D e	0 (0)	0,93 (0,90)	0,86 (0,79)	0,79 (0,73)	0,71 (0,66)	0,66 (0,60)	0,58 (0,55)	0,52 (0,50)	0,41 (0,41)	0,34 (0,36)

Условные обозначения: z - глубина заложения подошвы фундамента от поверхности многолетнемерзлого грунта, м; - объемная теплоемкость мерзлого грунта, Дж/(м3 x °C); - теплопроводность мерзлого грунта, Вт/(м x °C).

2

Среднее квадратическое отклонение

средней годовой температуры наружного воздуха

┌─────────────────┬───────┬─────┬──────┬─────────────────┬───────┬──────┬──────┐

│  Метеостанция  │Широта,│Дол - │сигма,│  Метеостанция  │Широта,│Дол-  │сигма,│

│  │ град  │гота,│  °C  │  │ град  │гота, │  °C  │

│  │  │град │  │  │  │град  │  │

├─────────────────┼───────┼─────┼──────┼─────────────────┼───────┼──────┼──────┤

│  1  │  2  │  3  │  4  │  5  │  6  │  7  │  8  │

├─────────────────┴───────┴─────┴──────┴─────────────────┴───────┴──────┴──────┤

│  Амурская область  │

├─────────────────┬───────┬─────┬──────┬─────────────────┬───────┬──────┬──────┤
