Свод правил Основания и фундаменты на вечномерзлых грунтах (стр. 59 )

│Пара-│  Значения коэффициента k  │

│метр │  n  │

│пси  ├────────────────────────┬─────────────────────────────────────────────────┤

│  │  для круглых в плане  │  для прямоугольных в плане сооружений при  │

│  │  сооружений при бета,  ├────────────────────────┬────────────────────────┤

│  │  равном  │ L/B = 1 и бета, равном │ L/B = 2 и бета, равном │

│  ├────┬────┬────┬────┬────┼────┬────┬────┬────┬────┼────┬────┬────┬────┬────┤

│  │ 0  │0,4 │0,8 │1,2 │2,0 │ 0  │0,4 │0,8 │1,2 │2,0 │ 0  │0,4 │0,8 │1,2 │2,0 │

├─────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┼────┤

│0,10 │0,97│0,87│0,82│0,76│0,71│1,00│0,93│0,87│0,83│0,80│1,00│1,00│0,99│0,97│0,96│

│0,25 │0,93│0,79│0,71│0,64│0,61│0,95│0,85│0,78│0,74│0,68│1,00│0,97│0,92│0,89│0,96│

│0,50 │0,91│0,71│0,62│0,61│0,61│0,94│0,78│0,68│0,66│0,68│0,99│0,95│0,88│0,85│0,87│

│1,00 │0,90│0,64│0,57│0,59│0,61│0,92│0,70│0,63│0,66│0,68│0,97│0,90│0,82│0,85│0,87│

│1,50 │0,89│0,59│0,56│0,59│0,61│0,90│0,64│0,63│0,66│0,68│0,96│0,87│0,82│0,85│0,87│

│2,50 │0,88│0,54│0,56│0,59│0,61│0,89│0,58│0,63│0,66│0,68│0,95│0,84│0,82│0,85│0,87│

│3,50 │0,87│0,53│0,56│0,59│0,61│0,88│0,57│0,63│0,66│0,68│0,94│0,83│0,82│0,85│0,87│

└─────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┴────┘

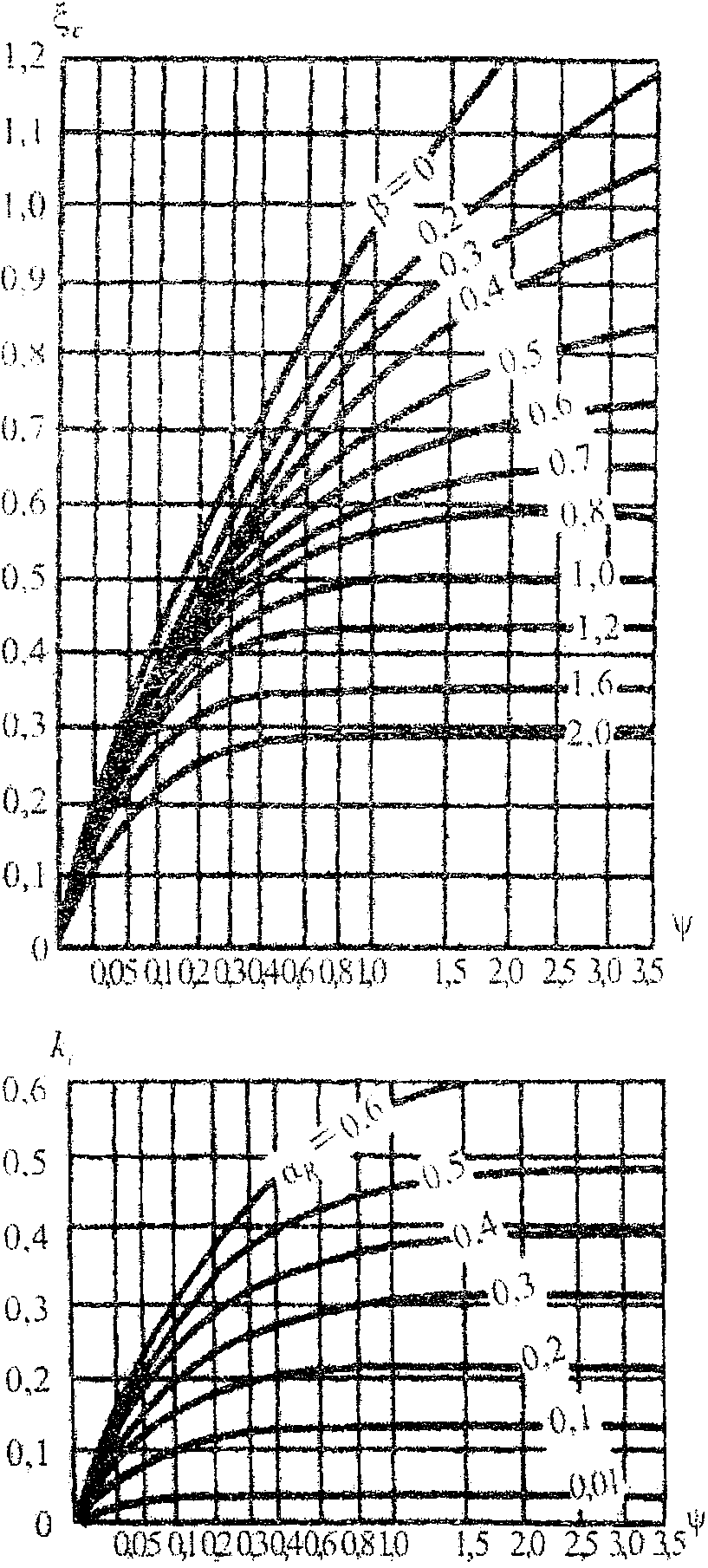

1. Графики для определения коэффициентов и

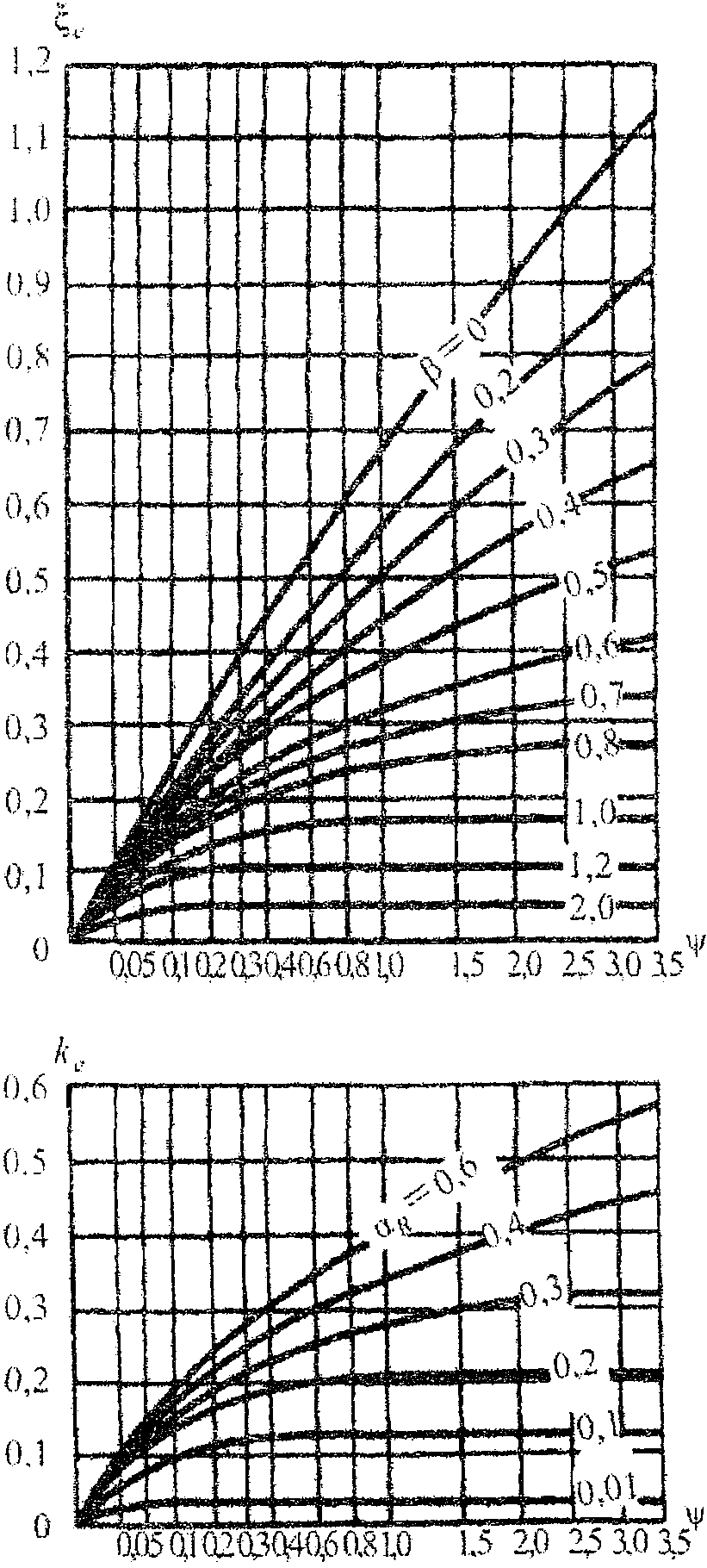

2. Графики для определения коэффициентов и

К.2. Если вычисленные по формуле (К.2) значения получаются меньше нормативной глубины сезонного оттаивания грунта , то следует принимать .

К.3. Максимальная глубина оттаивания грунта , м (считая от поверхности грунта под сооружением), соответствующая установившемуся предельному положению границы зоны оттаивания, определяется по формулам:

под серединой сооружения

; (К.6)

под краем сооружения

, (К.7)

где - коэффициент, определяемый по таблице К.2;

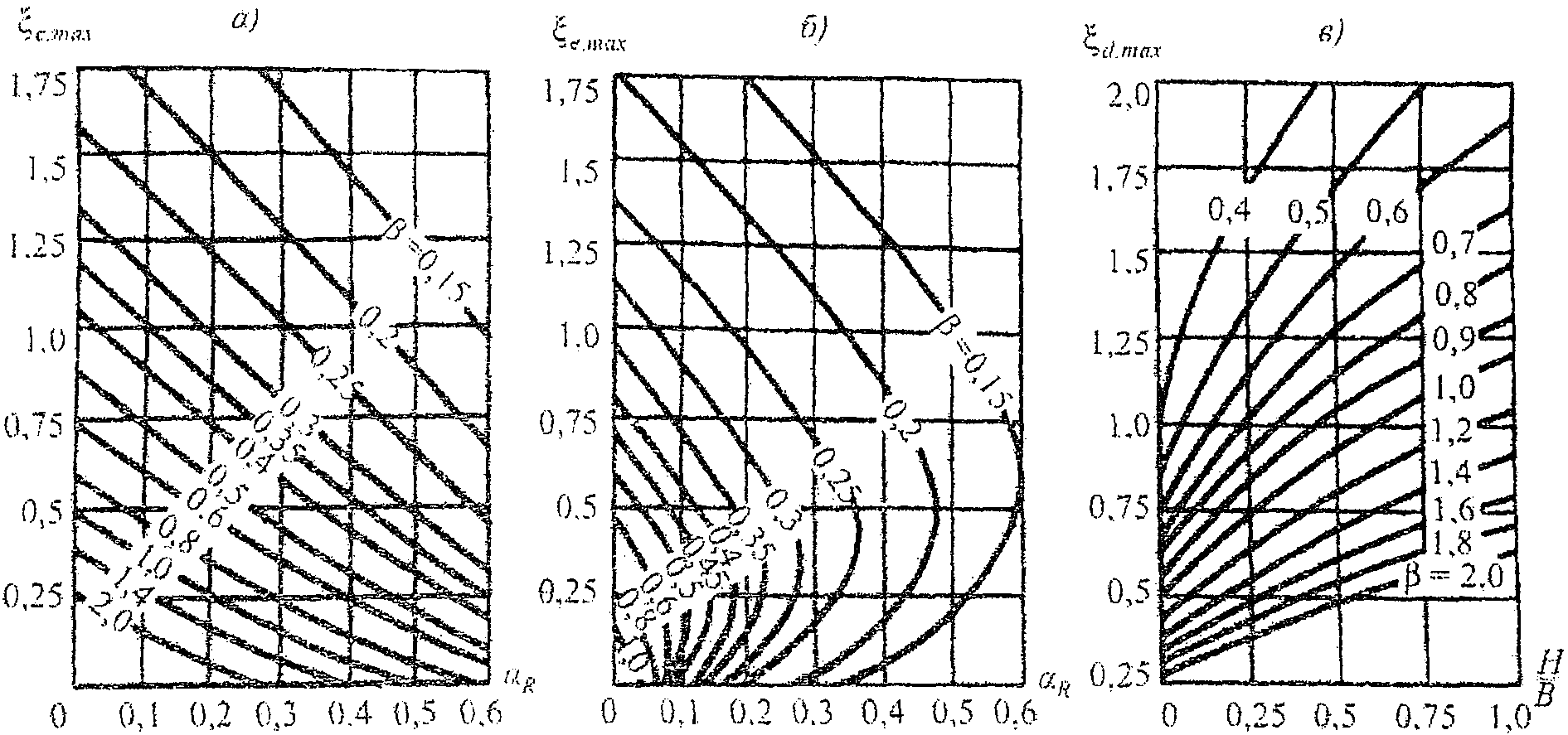

и - коэффициенты, определяемые по графикам (рисунки К.3, а и К.3, б).

2

Значения коэффициента

┌─────────────────┬─────┬─────────────────────────────────────────────────┐

│Форма сооружения │ L/B │  Значения коэффициента k  при бета, равном  │

│  │  │  s  │

│  │  ├─────────┬─────────┬─────────┬─────────┬─────────┤

│  │  │  0,2  │  0,4  │  0,8  │  1,2  │  2,0  │

├─────────────────┼─────┼─────────┼─────────┼─────────┼─────────┼─────────┤

│Круглая  │  -  │  0,40  │  0,49  │  0,56  │  0,59  │  0,61  │

│  │  1  │  0,45  │  0,55  │  0,63  │  0,66  │  0,68  │

│  │  2  │  0,62  │  0,74  │  0,82  │  0,85  │  0,87  │

│Прямоугольная  │  3  │  0,72  │  0,83  │  0,90  │  0,92  │  0,94  │

│  │  4  │  0,79  │  0,89  │  0,94  │  0,95  │  0,96  │

│  │  5  │  0,84  │  0,92  │  0,96  │  0,97  │  0,98  │

│  │>= 10│  1,00  │  1,00  │  1,00  │  1,00  │  1,00  │

└─────────────────┴─────┴─────────┴─────────┴─────────┴─────────┴─────────┘
