Введение

Данный документ содержит описание технологического процесса загрузки кадастровых данных из XML файлов в базу геоданных и в атрибутивную базу данных. Процесс загрузки состоит из разбора XML данных, конвертирования данных и загрузки данных в базу геоданных и в атрибутивную базу данных. Входными данными являются XML файлы, выходными данными – файловая база геоданных и база атрибутивных данных под управлением СУБД SQL Server. Документ содержит следующие разделы:

Входные данные (описан формат и структура входных данных для процесса загрузки); Процесс загрузки (содержит порядок загрузки данных, описание программы загрузчика и описание алгоритма конвертирования и загрузки данных); Выходные данных (содержит состав и структуру выходных данных – данные в базе геоданных и данные в атрибутивной базе данных); Статистика по загруженным массивам (содержит статистические сведения по загруженным массивам).

Входные данные

XML файлы в виде дерева. XML файлы должны соответствовать одной из четырех XML схем АИС ГКН (версии XML схем v21, v26, v27, v28).

На 30.10.2009 обработано три массива входных данных:

Данные по Ростовской области (7170 файлов, 4,92 - гб); Данные по Челябинской области (22314 файлов, 5,38 - гб); Данные по Челябинской области (три кадастровых района, 192 файлов, 483 - мб).
Процесс (алгоритм) загрузки

Процесс загрузки данных обеспечивает программа загрузчик XMLLoader. Программа загрузчик получает на входе дерево XML файлов с кадастровыми данными и формирует на выходе базу геоданных и базу атрибутивных данных под управлением SQL Server.

Наименование программы загрузчика

XML загрузчик кадастровых данных (далее XML загрузчик).

Назначение программы загрузчика

XML загрузчик предназначен для загрузки кадастровых данных в формате XML в реляционную БД под управлением SQL Server и в файловую БГД.

Настройки программы загрузчика Директория с входными файлами. Имя файла отчетов. Имя сервера SQL Server. Имя БД. Имя БГД. Описание алгоритма работы приложения Программа рекурсивно обходит дерево файлов и директорий и ищет в нем XML файлы. Найденные XML файлы загружаются в память и разбираются. По мере прохождения по XML дереву в БД SQL сервера сохраняются атрибутивные данные. Если сущность имеет геометрию (XML тэг Entity_Spatial), то в БГД сохраняются пространственные данные. Ошибки и предупреждения сохраняются в файл отчетов.
Описание загрузки атрибутов По мере разбора XML файла программа загрузчик извлекает атрибуты сущностей и записывает их в атрибутивную базу данных. Запись данных непосредственно в таблицы производится при помощи хранимых процедур на сервере базы данных. Запись в атрибутивной таблице и в БГД связаны между собой через атрибут Id. Описание загрузки геометрии Объекты, имеющие геометрию – названия слоев:

Нулевой кадастровый округ – federalPolygons_XX; Кадастровый округ – cadastralRegionPolygons_XX; Кадастровый район – cadastralDistrictPolygons_XX_XX; Кадастровый квартал – cadastralBlockPolygons_XX_XX; Участок – parcelPolygons_XX_XX; Часть участка – subParcelPolygons_XX_XX; Контур – contourPolygons_XX_XX.

Для каждого вида сущности (нулевой кадастровый округ, кадастровый округ, кадастровый район, кадастровый квартал, участок, часть участка, контур) для каждого кадастрового района формируется свой слой. Например: «cadastralBlockPolygons_61_01» (содержит кадастровые кварталы, входящие в кадастровый район 61:01), «parcelPolygons_74_36» (содержит участки, входящие в кадастровый район 74:36), «contourPolygons_69_07» (содержит контура, входящие в кадастровый район 74:36). У каждого слоя есть атрибут «Кадастровый номер» (CadastralNumber). Атрибут показывает кадастровый номер участка или единицы кадастрового деления, к которой относится данная сущность. Например, атрибут CadastralNumber у слоя parcelPolygons_74_36 показывает кадастровые номера участков, у слоя subParcelPolygons_74_36 показывает кадастровые номера участков, к которым относятся данные части участков, cadastralBlockPolygons_74_36 – кадастровые номера кадастровых кварталов. У каждого слоя есть атрибут «Порядковый номер» (SerialNumber). Атрибут показывает порядковый номер сущности. Например, атрибут SerialNumber у слоя subParcelPolygons_74_36 показывает порядковые номера частей участков. Запись в атрибутивной таблице и в БГД связаны между собой через атрибут Id. Экранные формы Главная форма.

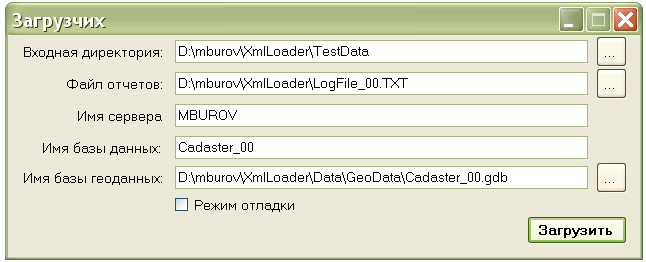

Рисунок 1 Главная форма

Форма-заставка.

Рисунок 2 Форма-заставка

Архитектура программы загрузчика

Выходные данные (структура) Записи в таблицах БД по управлением SQL Server; Записи в файловой БГД. Файл отчетов. Структура атрибутивной части базы данных

Данный раздел содержит описание логической атрибутивной части базы данных.

На данной диаграмме показаны основные сущности кадастра. Участок может содержаться как в кадастровом квартале, так и непосредственно в единицах кадастрового деления более высокого уровня. Все единицы кадастрового деления могут иметь геометрию; земельный участок может иметь геометрию. Так же часть ЗУ и контур в составе многоконтурного ЗУ могут иметь геометрию.

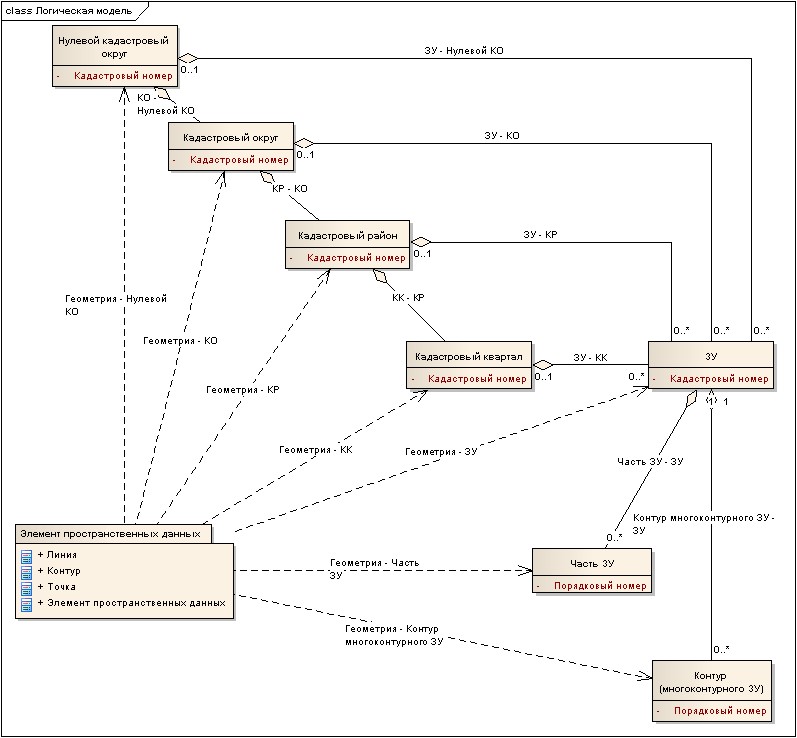

Рисунок 3 Основные сущности

Земельный участок

Земельный участок. Земельный участок - основная сущность кадастра.

Таблица 1 Атрибуты ЗУ

Наименование	Описание
Кадастровый номер	Кадастровый номер земельного участка в формате "XX:XX:XXXXXXX:XXXX".

Таблица 2 Связи. Земельный участок

Столбцы	Ассоциация	Описание
ЗУ - КК	0..*        ЗУ. 0..1        Кадастровый квартал.	Земельные участки содержаться в кадастровом квартале.
ЗУ - КР	0..*        ЗУ. 0..1        Кадастровый район.	Земельные участки могут содержаться непосредственно в кадастровом районе.
ЗУ - КО	0..*        ЗУ. 0..1        Кадастровый округ.	Земельные участки могут содержаться непосредственно в кадастровом округе.
ЗУ - Нулевой КО	0..*        ЗУ. 0..1        Нулевой кадастровый округ.	Земельный участок может содержаться непосредственно в нулевом кадастровом округе.
Геометрия - ЗУ	Элемент пространственных данных.        ЗУ.	Земельный участок может иметь геометрию.
Контур многоконтурного ЗУ - ЗУ	0..*        Контур (многоконтурного ЗУ). 1        ЗУ.	Многоконтурный земельный участок может содержать контура
Часть ЗУ - ЗУ	0..*        Часть ЗУ. 1        ЗУ.	Земельный участок может содержать части земельного участка.
Право - ЗУ	0..*        Право. 1        ЗУ.	У земельного участка может быть несколько прав.

Кадастровый квартал

Кадастровый квартал. Кадастровый квартал содержит земельные участки.

Таблица 3 Атрибуты. Кадастровый квартал

Наименование	Описание
Кадастровый номер	Кадастровый номер кадастрового квартала в формате "XX:XX:XXXXXXX".

Таблица 4 Связи. Кадастровый квартал

Наименование	Ассоциация	Описание
КК - КР	Кадастровый квартал.        Кадастровый район.	Кадастровые кварталы содержатся в кадастровом районе
ЗУ - КК	0..*        ЗУ. 0..1        Кадастровый квартал.	Земельные участки содержаться в кадастровом квартале.
Геометрия - КК	Элемент пространственных данных.        Кадастровый квартал.	Кадастровый квартал может иметь геометрию.

Кадастровый округ

Кадастровый округ. Кадастровый округ соответствует субъекту Российской федерации.

Таблица 5 Атрибуты. Кадастровый округ

Наименование	Описание
Кадастровый номер	Кадастровый номер кадастрового округа в формате "XX".

Таблица 6 Связи. Кадастровый округ
