Автоматизированная система оказания государственных услуг в электронном виде в сфере недвижимости (стр. 5 )

Наименование	Ассоциация	Описание
Контур - Элемент пространственных данных	1..*        Контур. 1        Элемент пространственных данных.	Элемент пространственных данных может содержать несколько контуров.

Структура базы геоданных cadastralBlock_polygons_XX_XX

Название:	cadastralBlock_polygons_XX_XX
Тип контура:	Polygon
Тип пространственных данных:	Simple
Псевдоним:	Кадастровый квартал
Наличие Z:	false
Описание:	Слой для хранения кадастровых кварталов, которые находятся в кадастровом районе с кадастровым номером XX:XX.

Таблица 36 Атрибуты класса cadastralBlock_polygons_XX_XX

Поле	Тип данных	Длина	Псевдоним	Описание
CadastralNumber	String	255	Кадастровый номер	Кадастровый номер кадастрового квартала
Id	Integer	4	Идентификатор	Идентификатор кадастрового квартала

cadastralDistrict_polygons_XX_XX

Название:	cadastralDistrict_polygons_XX_XX
Тип контура:	Polygon
Тип пространственных данных:	Simple
Псевдоним:	Кадастровый район
Наличие Z:	false
Описание:	Слой для хранения кадастрового района с кадастровым номером XX:XX.

Таблица 37 Атрибуты класса. cadastralDistrict_polygons_XX_XX

Поле	Тип данных	Длина	Псевдоним	Описание
CadastralNumber	String	255	Кадастровый номер	Кадастровый номер кадастрового района
Id	Integer	4	Идентификатор	Идентификатор кадастрового района

cadastralRegion_polygons_XX

Название:	cadastralRegion_polygons_XX
Тип контура:	Polygon
Тип пространственных данных:	Simple
Псевдоним:	cadastralRegion_polygons_XX
Наличие Z:	false
Описание:	Слой для хранения кадастрового округа с кадастровым номером XX.

Таблица 38 Атрибуты класса. cadastralRegion_polygons_XX

Поле	Тип данных	Длина	Псевдоним	Описание
CadastralNumber	String	255	Кадастровый номер	Кадастровый номер кадастрового округа
Id	Integer	4	Идентификатор	Идентификатор кадастрового округа

contour_polygons_XX_XX

Название:	contour_polygons_XX_XX
Тип контура:	Polygon
Тип пространственных данных:	Simple
Псевдоним:	Контур в составе многоконтурного земельного участка
Наличие Z:	false
Описание:	Слой для хранения контуров в составе многоконтурных земельных участков; для земельных участков, которые находятся в кадастровом районе с кадастровым номером XX:XX.

Таблица 39 Атрибуты класса. contour_polygons_XX_XX

Поле	Тип данных	Длина	Псевдоним	Описание
CadastralNumber	String	255	Кадастровый номер	Кадастровый номер земельного участка, к которому относится данный контур
Id	Integer	4	Идентификатор	Идентификатор контура
SerialNumber	String	255	Порядковый номер	Порядковый номер контура (уникален в рамках земельного участка)

federal_polygons

Название:	federal_polygons
Тип контура:	Polygon
Тип пространственных данных:	Simple
Псевдоним:	Нулевой кадастровый округ
Наличие Z:	false
Описание:	Слой для хранения нулевого кадастрового округа

Таблица 40 Атрибуты класса. federal_polygons

Поле	Тип данных	Длина	Псевдоним	Описание
CadastralNumber	String	255	Кадастровый номер	Кадастровый номер нулевого кадастрового округа (равен «00»)
Id	Integer	4	Идентификатор	Идентификатор кадастрового округа

parcel_polygons_XX_XX

Название:	parcel_polygons_XX_XX
Тип контура:	Polygon
Тип пространственных данных:	Simple
Псевдоним:	parcel_polygons_XX_XX
Наличие Z:	false
Описание:	Слой для хранения земельных участков, которые попадают в кадастровый район с кадастровым номером XX:XX.

Таблица 41 Атрибуты класса. parcel_polygons_XX_XX

Поле	Тип данных	Длина	Псевдоним	Описание
CadastralNumber	String	255	Кадастровый номер	Кадастровый номер земельного участка
Id	Integer	4	Идентификатор	Идентификатор земельного участка

subParcel_polygons_XX_XX

Название:	subParcel_polygons_XX_XX
Тип контура:	Polygon
Тип пространственных данных:	Simple
Псевдоним:	Часть земельного участка
Наличие Z:	false
Описание:	Слой для хранения частей земельных участков, которые относятся к участкам, попадающим в кадастровый район с кадастровым номером XX:XX.

Таблица 42 Атрибуты класса. subParcel_polygons_XX_XX

Поле	Тип данных	Длина	Псевдоним	Описание
CadastralNumber	String	255	Кадастровый номер	Кадастровый номер земельного участка, к которому относится часть земельного участка
Id	Integer	4	Идентификатор	Идентификатор части земельного участка
SerialNumber	String	255	Порядковый номер	Порядковый номер части земельного участка (уникален в рамках участка)

Схема базы геоданных

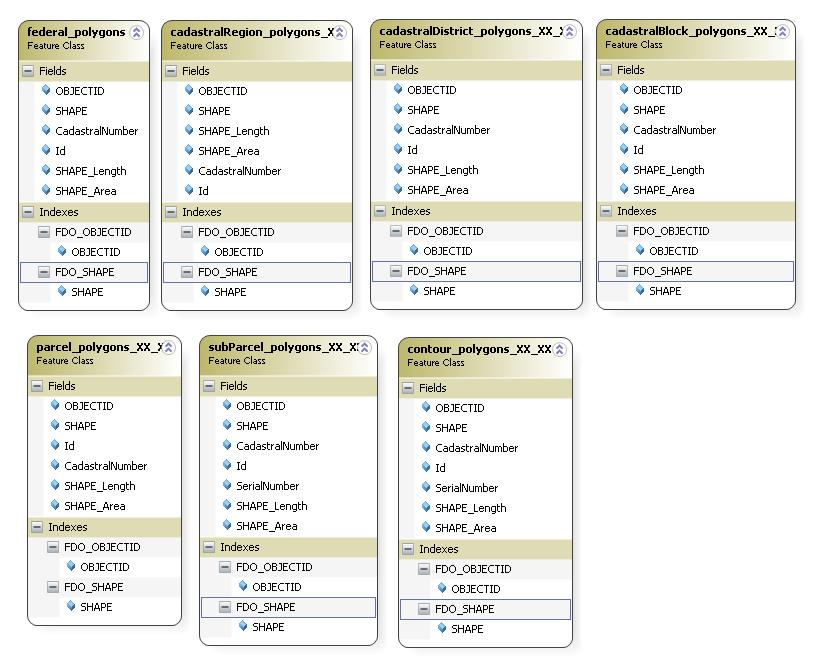

Рисунок 6Схема базы геоданных

Статистика по загруженным массивам Ростовская область

Таблица 43 Статистика по загруженным массивам. Ростовская область

Сущность	Всего загружено объектов	Объектов, имеющих уникальные КН	Объектов, имеющих геометрию
Файл	7170	–	–
Кадастровый округ	7170	1	<0,01	0	0
Кадастровый район	7170	59	<0,01	0	0
Кадастровый квартал	20937	14334	0,68	4914	0,23
Участок	859316	859315	0,99	469709	0,55
Часть участка	488188	–	31445	0,06
Контур	0	–	0	0
Геометрия	506068	–	–

Челябинская область

Таблица 44 Статистика по загруженным массивам. Челябинская область

Сущность	Всего загружено объектов	Объектов, имеющих уникальные КН	Объектов, имеющих геометрию
Файл	22314	–	–
Кадастровый округ	22314	1	<0,01	0	0
Кадастровый район	22314	43	<0,01	0	0
Кадастровый квартал	48510	26296	0,54	23359	0,48
Участок	1083835	1079926	0,99	328968	0,30
Часть участка	411364	–	96502	0,23
Контур	0	–	0	0
Геометрия	448829	–	–

Челябинская область (три района)

Таблица 45 Статистика по загруженным массивам. Челябинская область (три района)

Сущность	Всего загружено объектов	Объектов, имеющих уникальные КН	Объектов, имеющих геометрию
Файл	192	–	–
Кадастровый округ	192	1	<0,01	0	0
Кадастровый район	192	3	0,02	0	0
Кадастровый квартал	1184	996	0,84	650	0,55
Участок	94764	94762	0,99	34721	0,37
Часть участка	32328	–	11868	0,37
Контур	0	–	0	0
Геометрия	47239	–	–
Адрес	151472	–	–
«Хороший» адрес (с номером дома)	30853	–	–

Заключение В результате проделанной работы был разработан программный модуль конвертирования и загрузки кадастровых данных их формата XML (четыре различные XML схемы) в БД SQL Server и в БГД. Была проведена загрузка данных для следующих массивов:

Данные по Ростовской области; Данные по Челябинской области; Данные по Челябинской области (три кадастровых района). По результатам загрузки были определены характерные ошибки в исходных данных: У пространственных составляющих у контуров менее трех частей (контур может состоять как минимум из трех точек или трех линий); Некорректные даты (примеры: «0203-04-02», «0199-09-08», «0202-10-16»).

Приблизительная скорость загрузки – 5 Гб (соответствует объему кадастровых данных одного субъекта федерации) исходных данных в сутки. Количество ошибок по всем массивам (4 загруженных массива общим объемом около 15 гб, около 3 млн. участков) порядка 10 тыс. ошибок, из них ошибки в датах и ошибки геометрии. Потери данных при загрузке составляют около 0,3 %. Причины потерь – некорректные даты в исходных данных и некорректная геометрия в исходных данных.
